Двери для защитных сооружений

ТУ 25.99.21-005-52404267-2018

Назначение

Двери серии ДУ (ОЗ) монтируются в проёмах убежищ для защиты от ударной волны и герметизации объекта. Карточка маркера: дверь защитно герметическая.

Технические характеристики.

1. Защитно-герметические двери следующих модификаций: ДУ (ОЗ)-I-7, ДУ(ОЗ)-I-8, ДУ(ОЗ)-I-9, ДУ)(ОЗ)-II-2, ДУ(ОЗ)-II-3, ДУ(ОЗ)-III-2, ДУ(ОЗ)-III-3, ДУ(ОЗ)-III-5, ДУ(ОЗ)-III-6, ДУ(ОЗ)-III-7 (Таблица 6).
2. Двери герметические распашные следующих видов: ДУ(ОЗ)-IV-2, ДУ(ОЗ)-IV-3, ДУ(ОЗ)-IV-6 (без клапана КИДМ), ДУ(ОЗ)-IV-7.

Условное обозначение

Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия.

Установка

Защитно-герметические двери устанавливаются одновременно с монтажом арматуры стен до бетонирования (в процессе строительства). Двери устанавливаются на высоту 150 мм от уровня чистого пола, высота установки ставней – 350 мм от уровня чистого пола. Установка дверей в проектное положение должна производиться в закрытом положении механизма задраивания. Положение изделия по высоте фиксируется с помощью подставок. Все изделия устанавливаются строго вертикально.

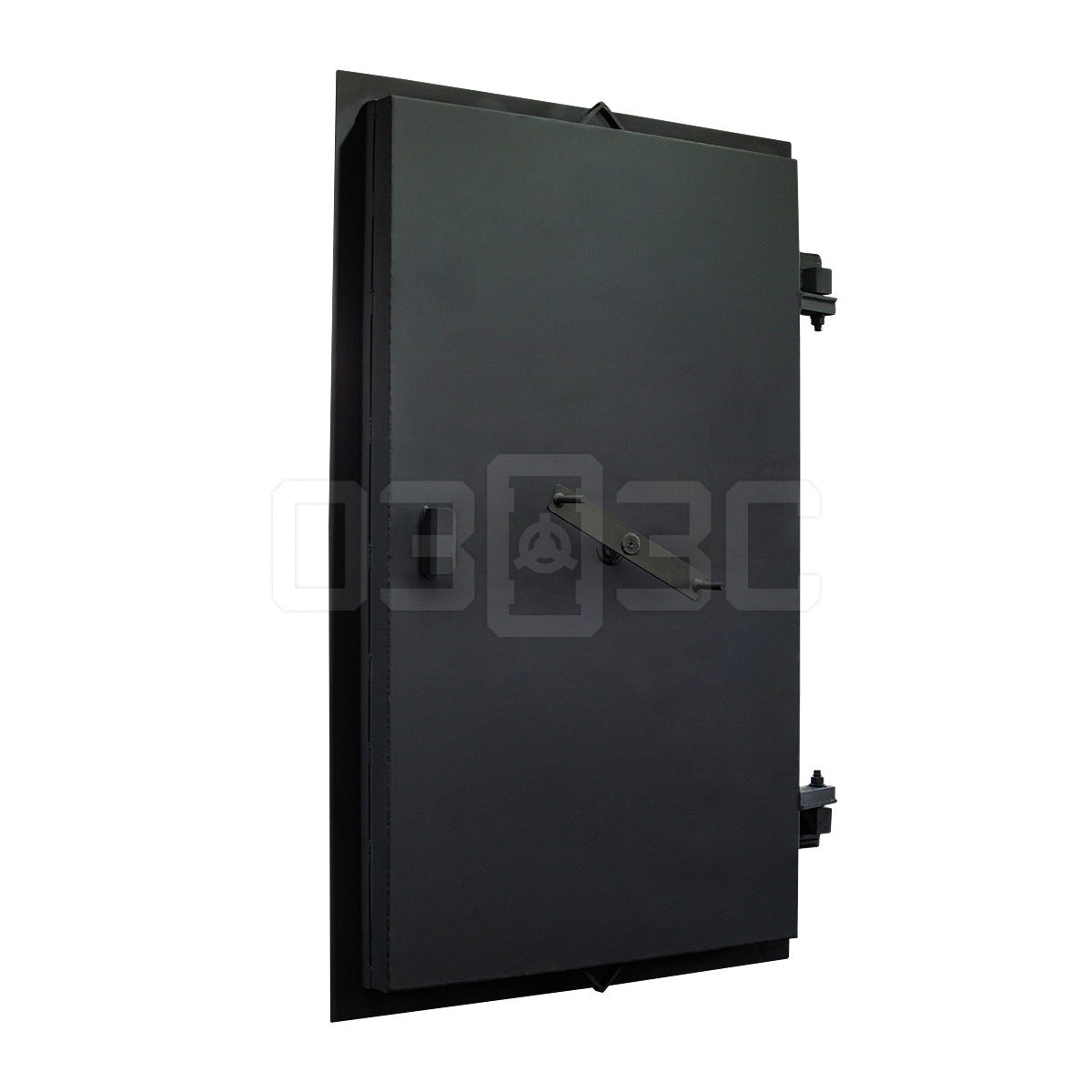

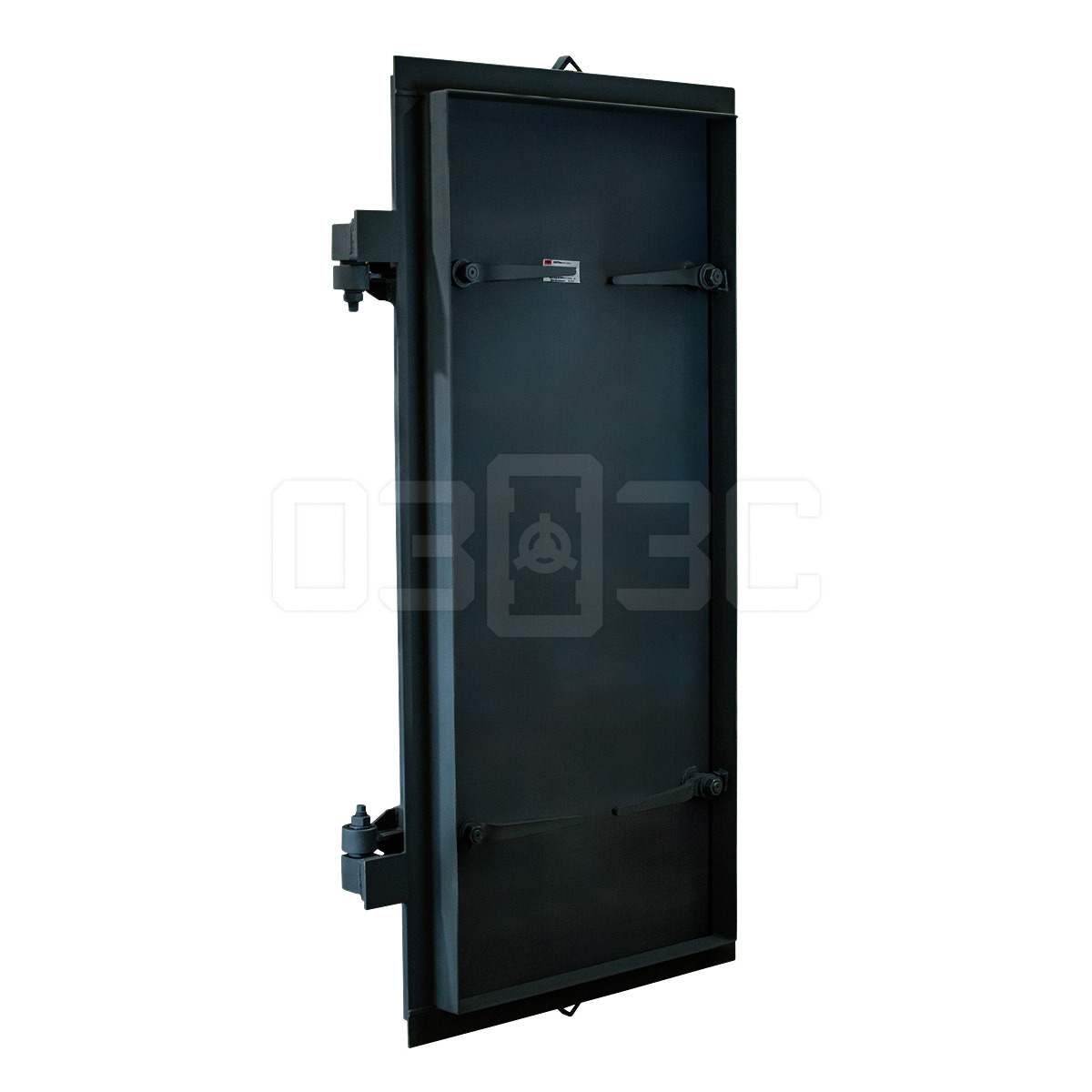

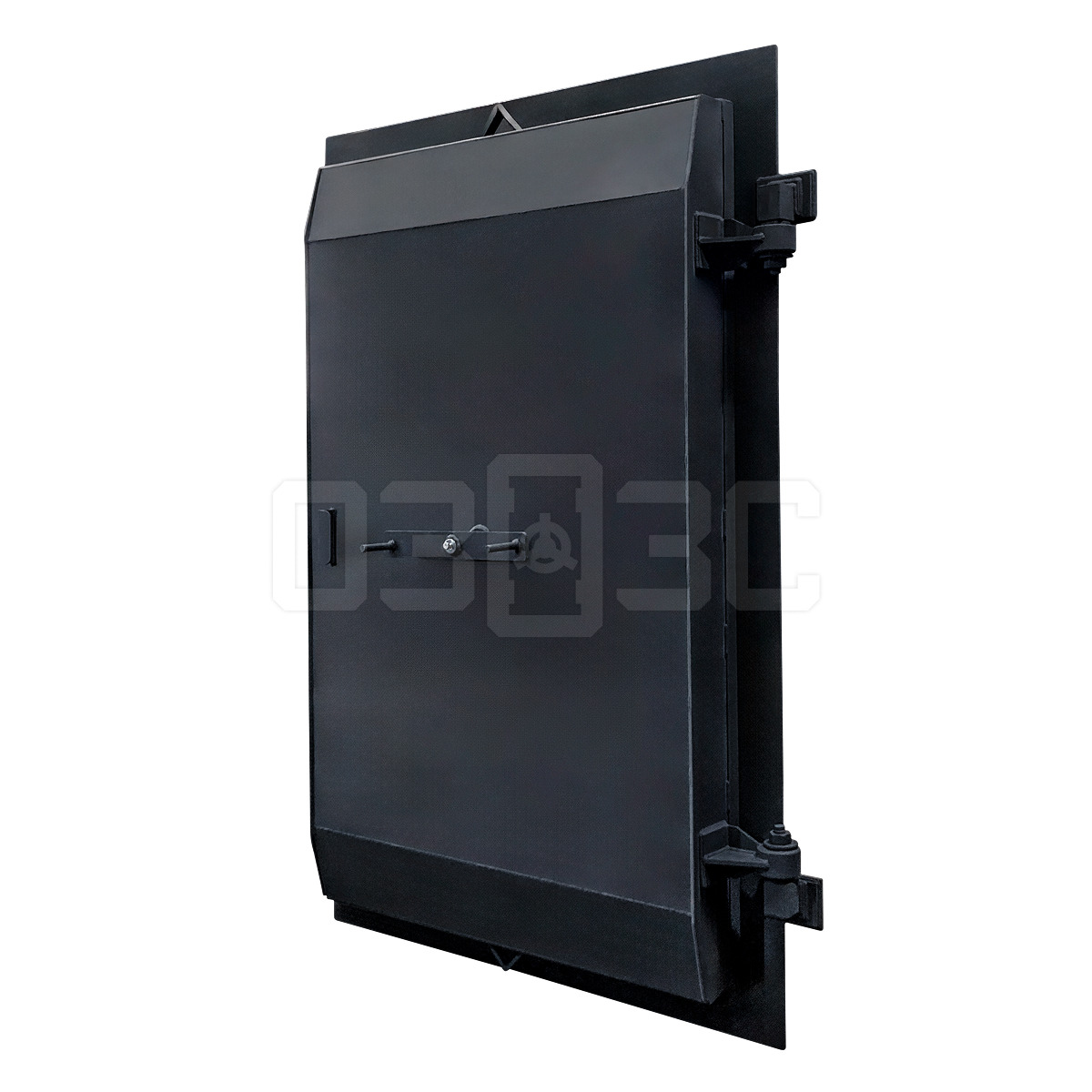

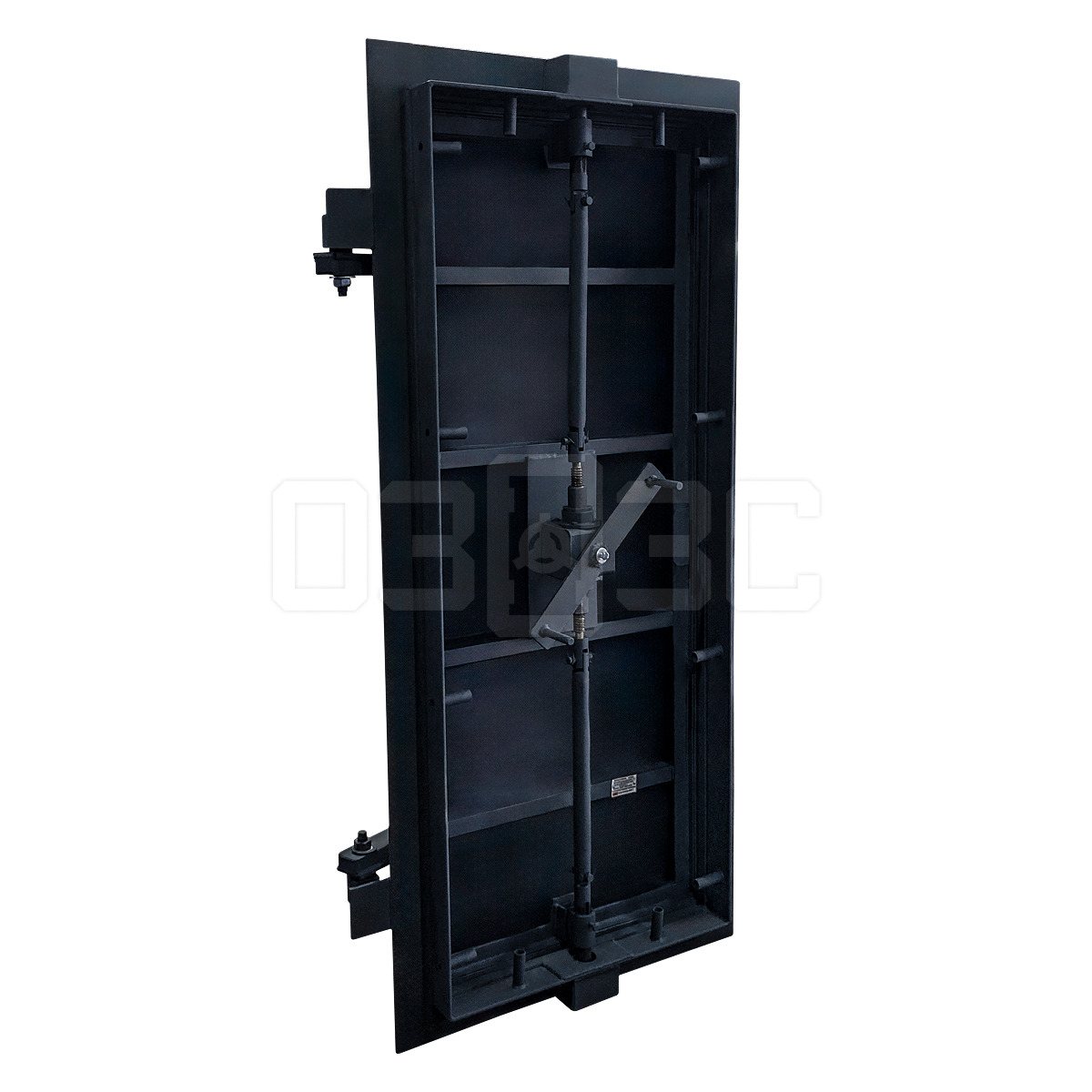

Рис.7 Дверь защитно-герметическая распашная ДУ-I-7

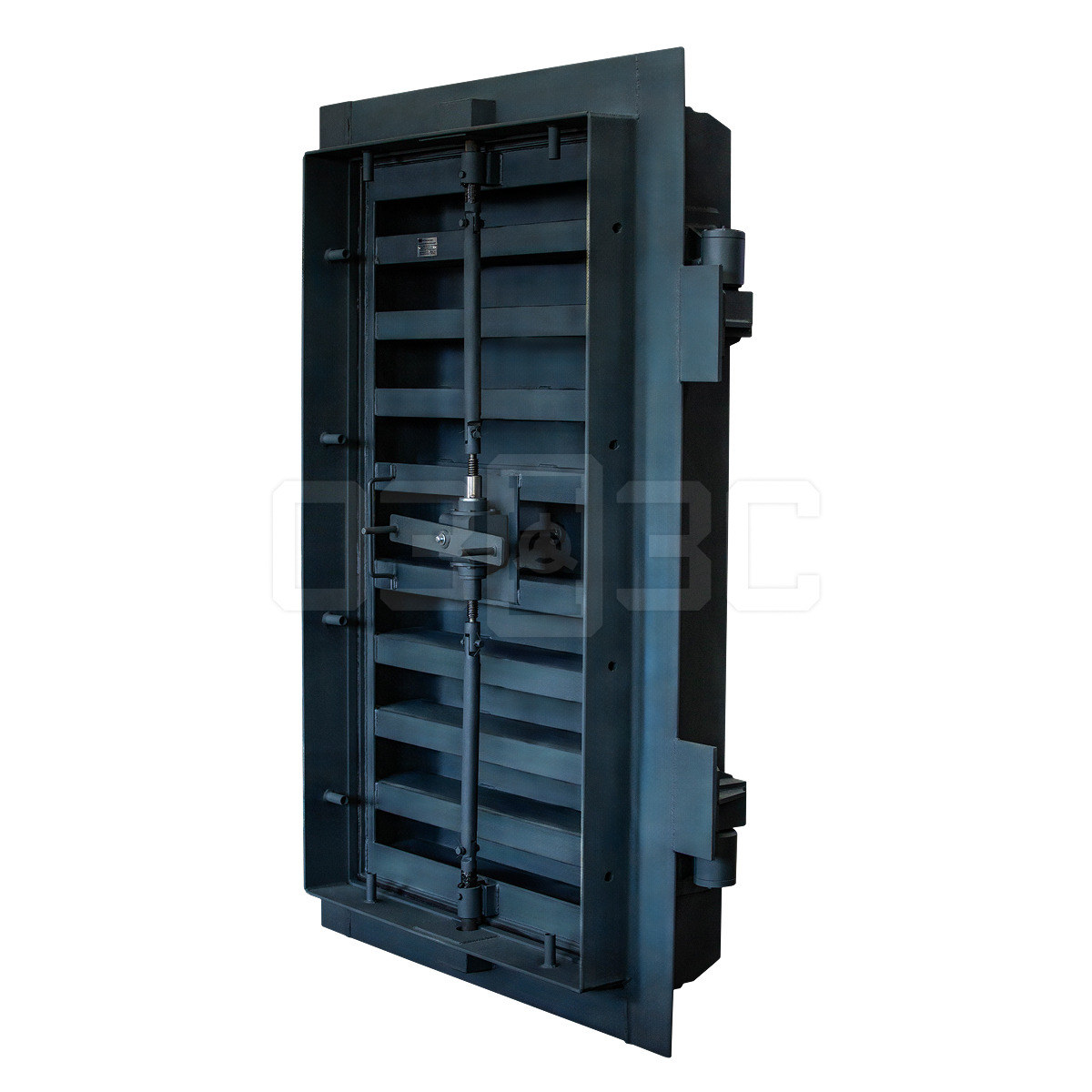

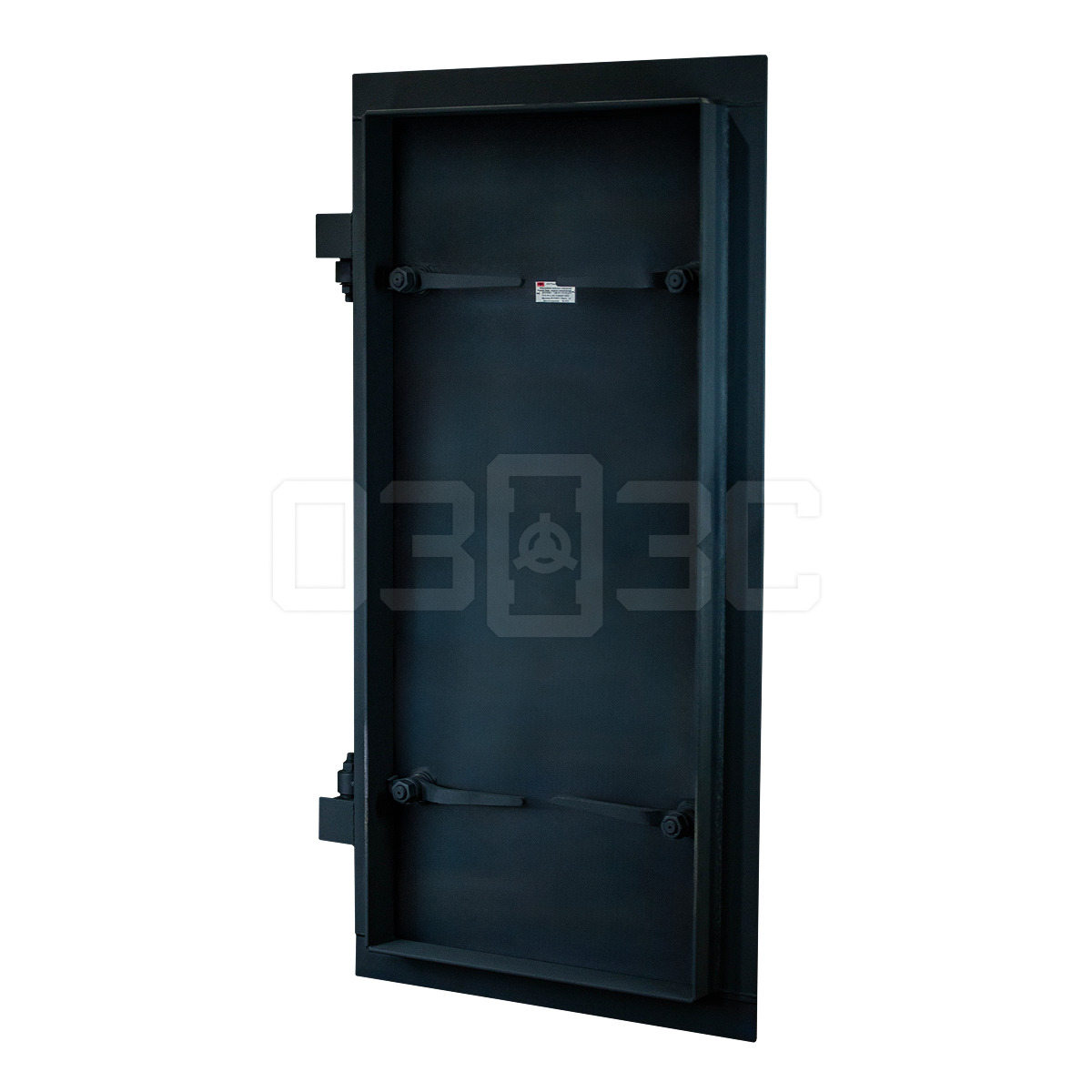

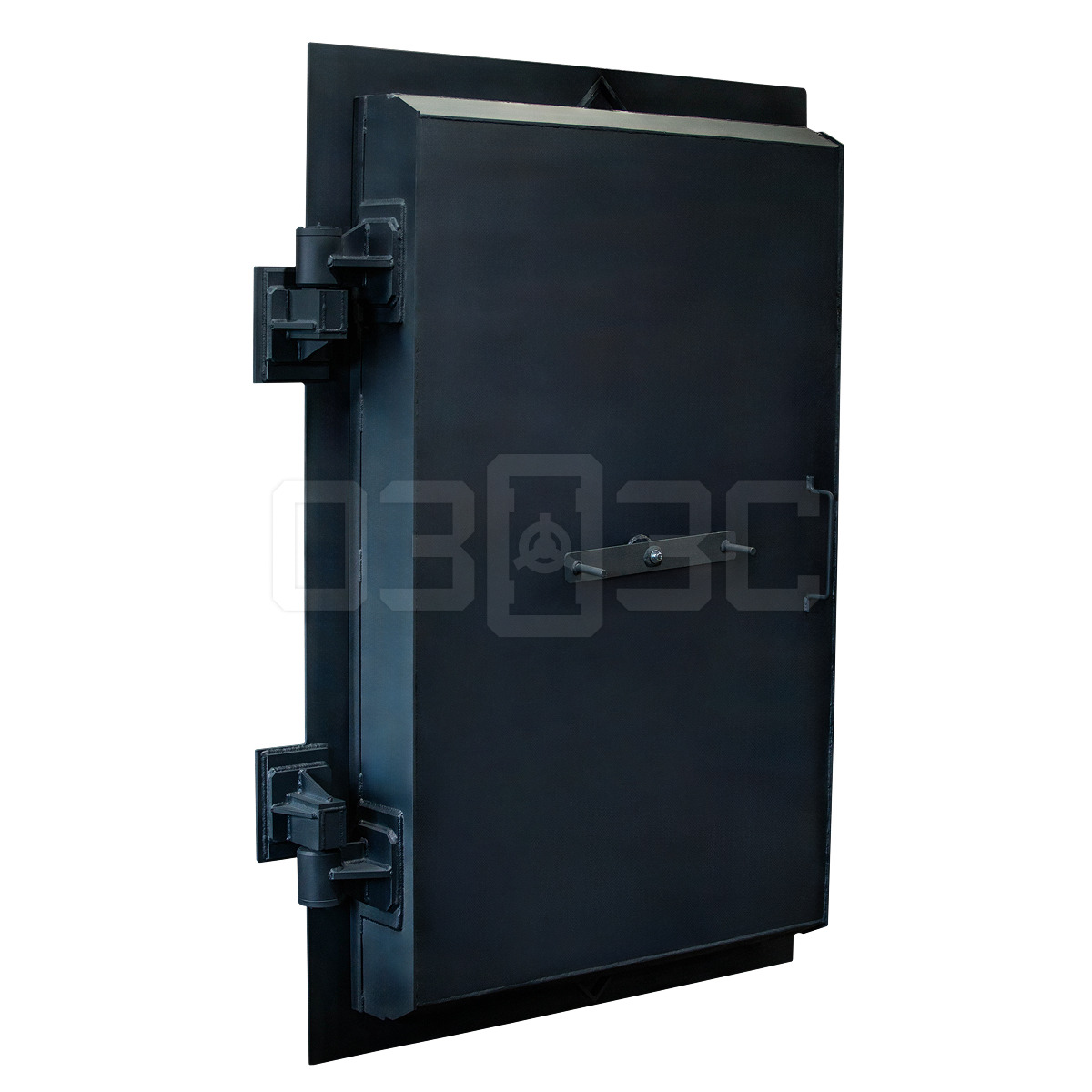

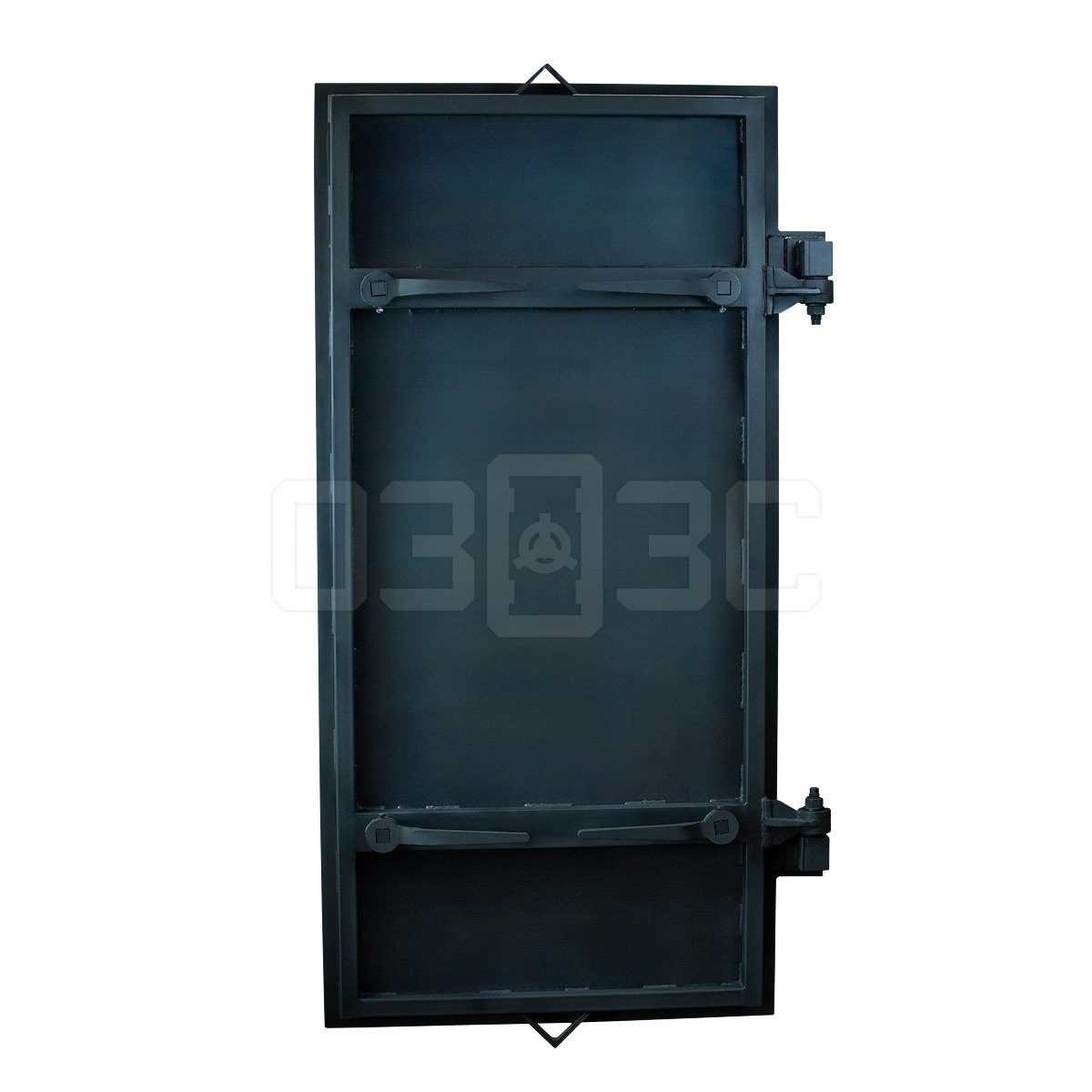

Рис.8 Дверь защитно-герметическая распашная ДУ-I-8

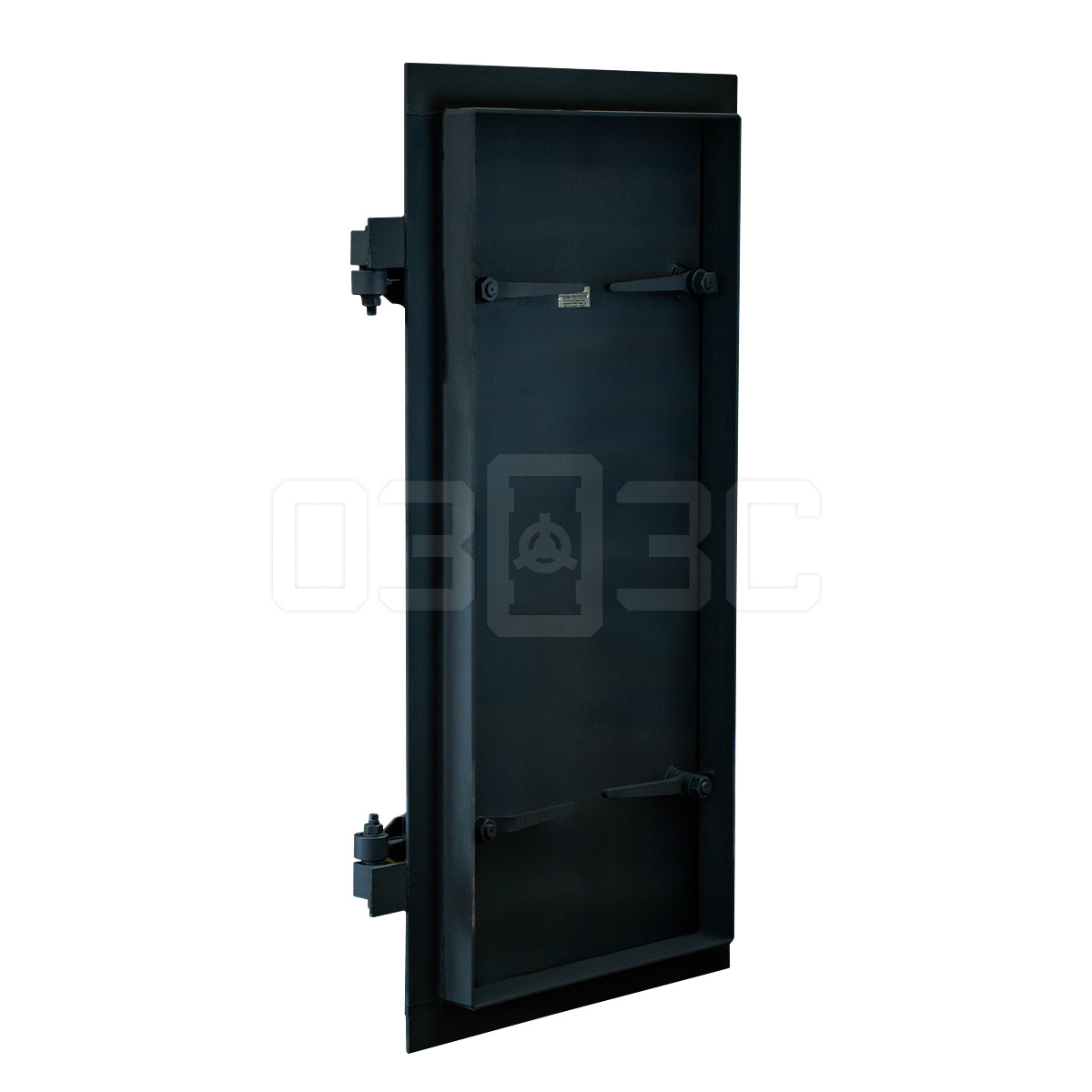

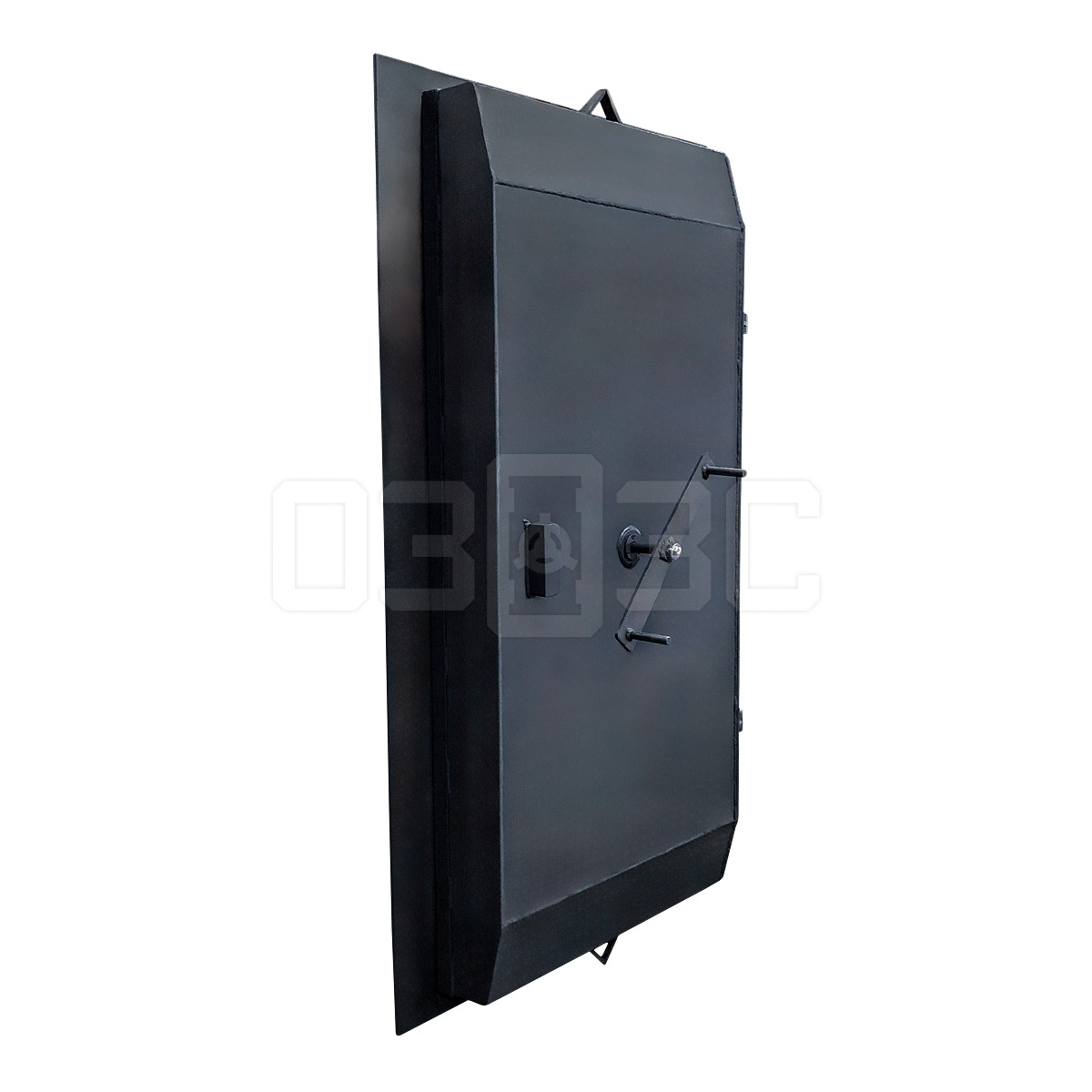

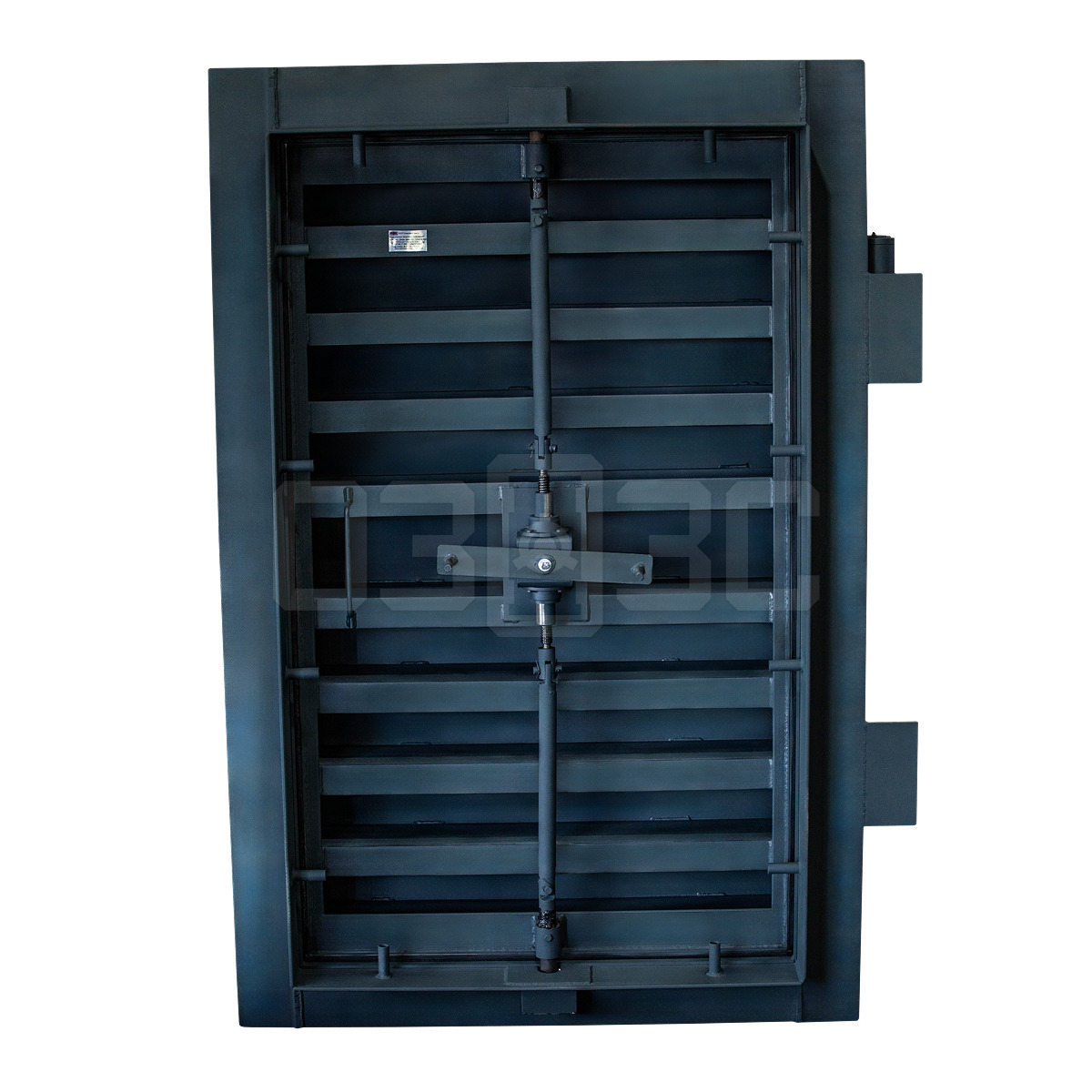

Рис. 9 Дверь защитно-герметическая распашная ДУ-I-9

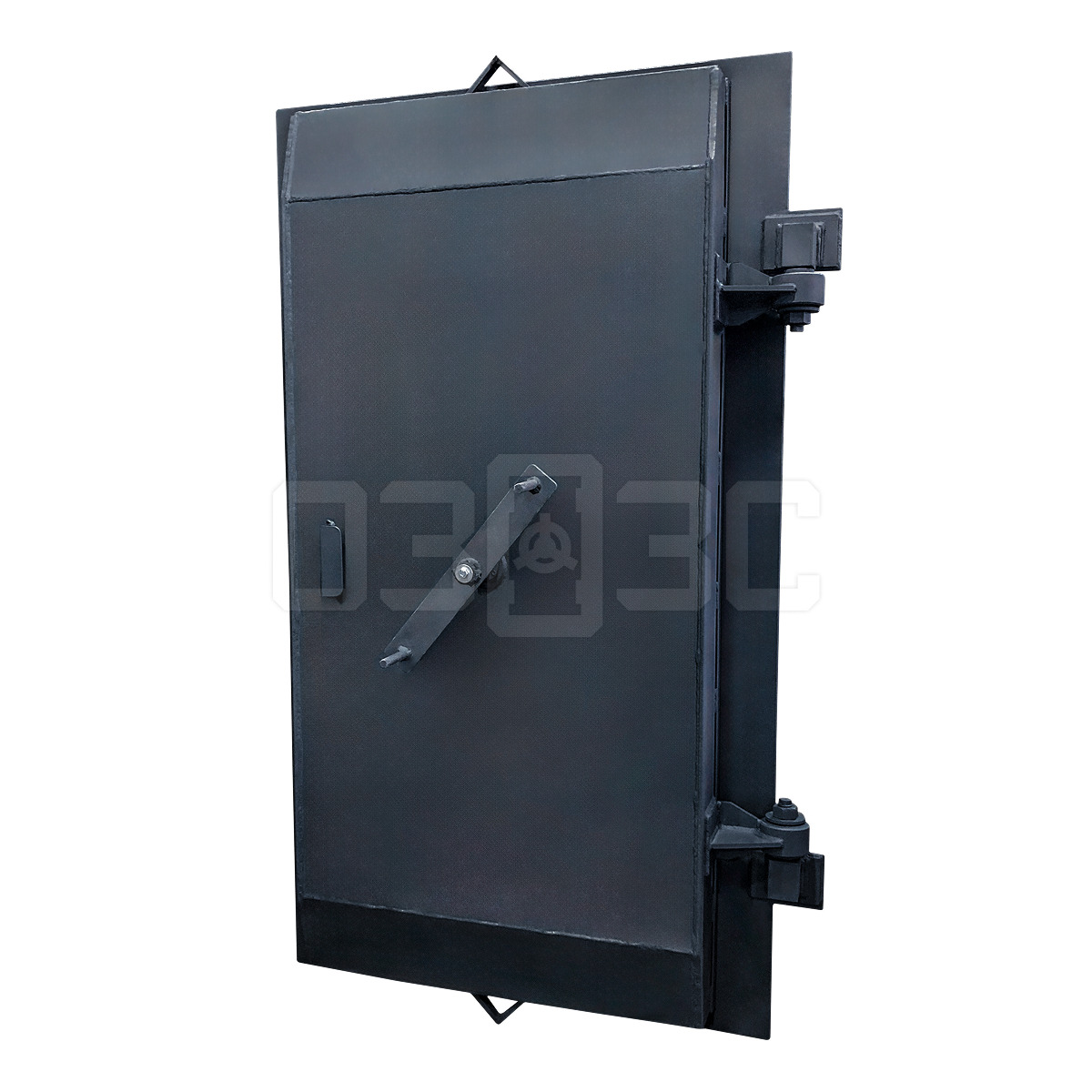

Рис.10 Дверь защитно-герметическая распашная ДУ-II-2

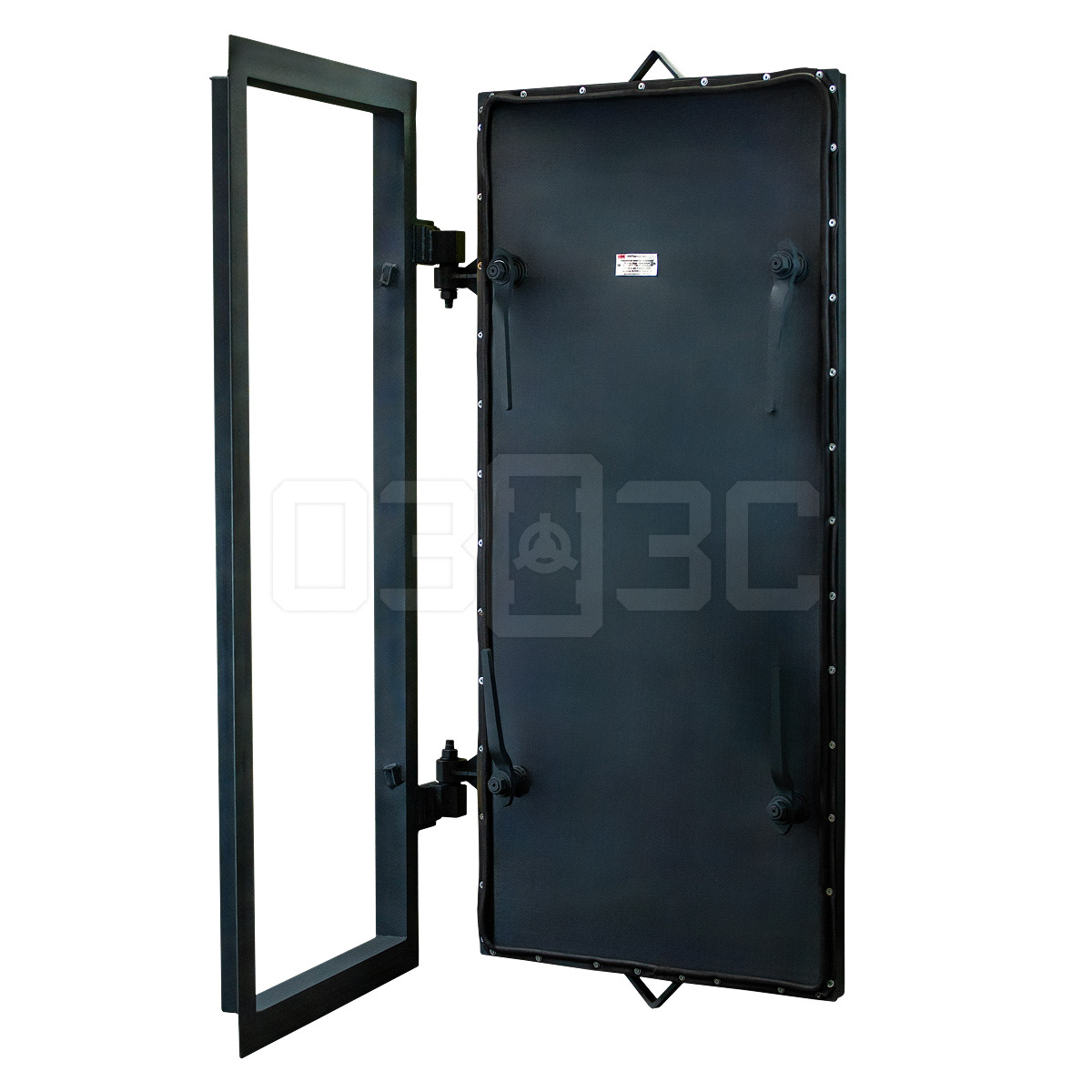

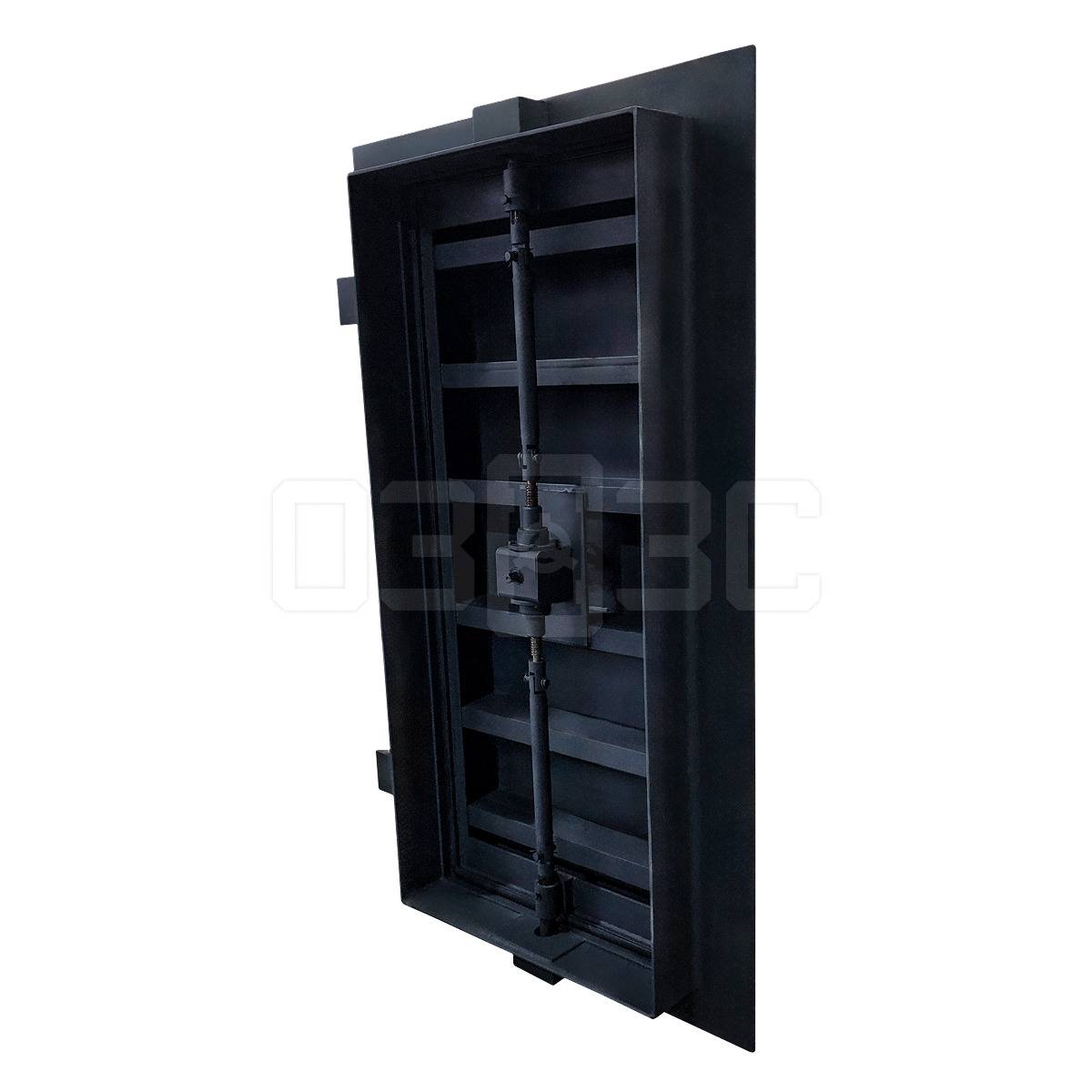

Рис.11 Дверь защитно-герметическая распашная ДУ-II-3

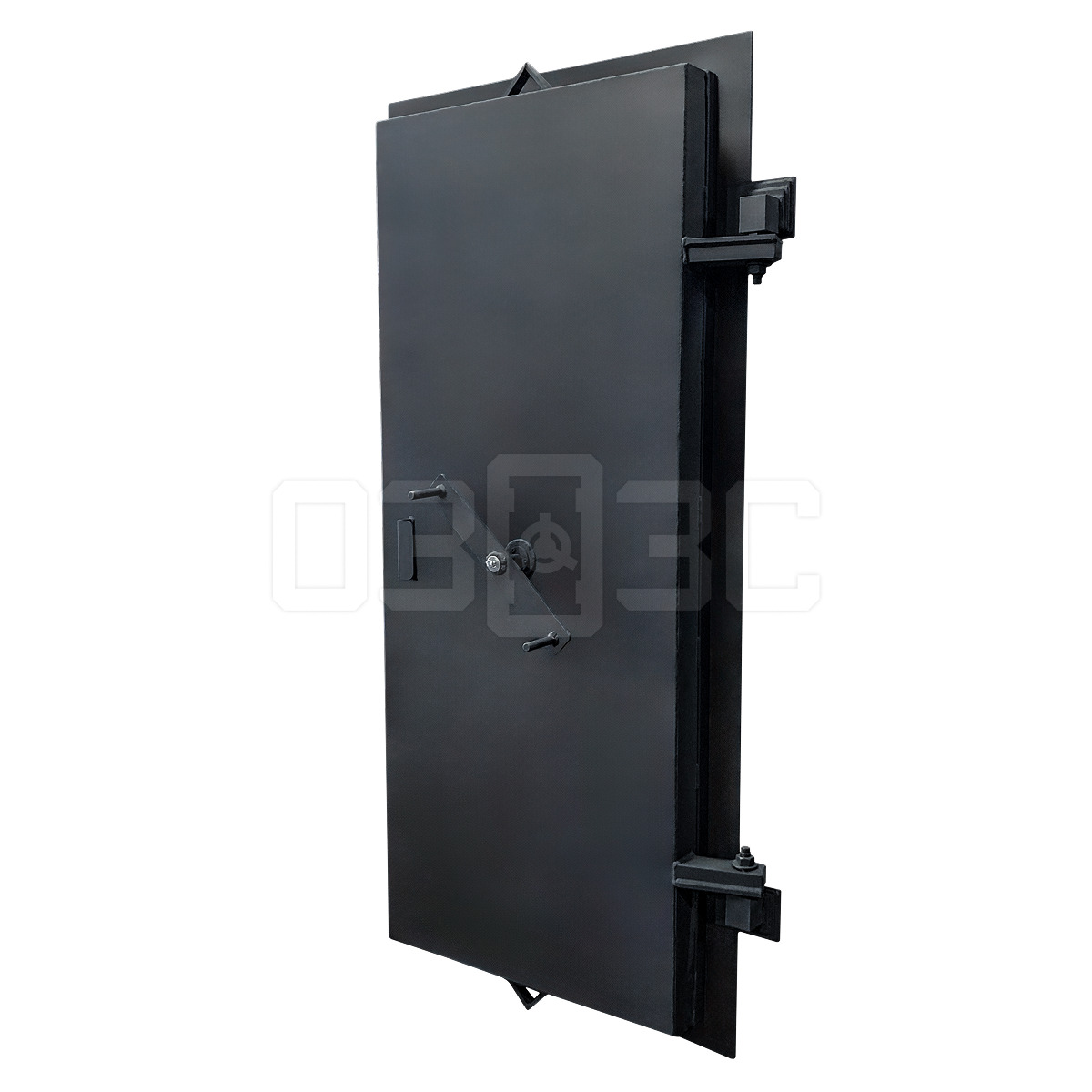

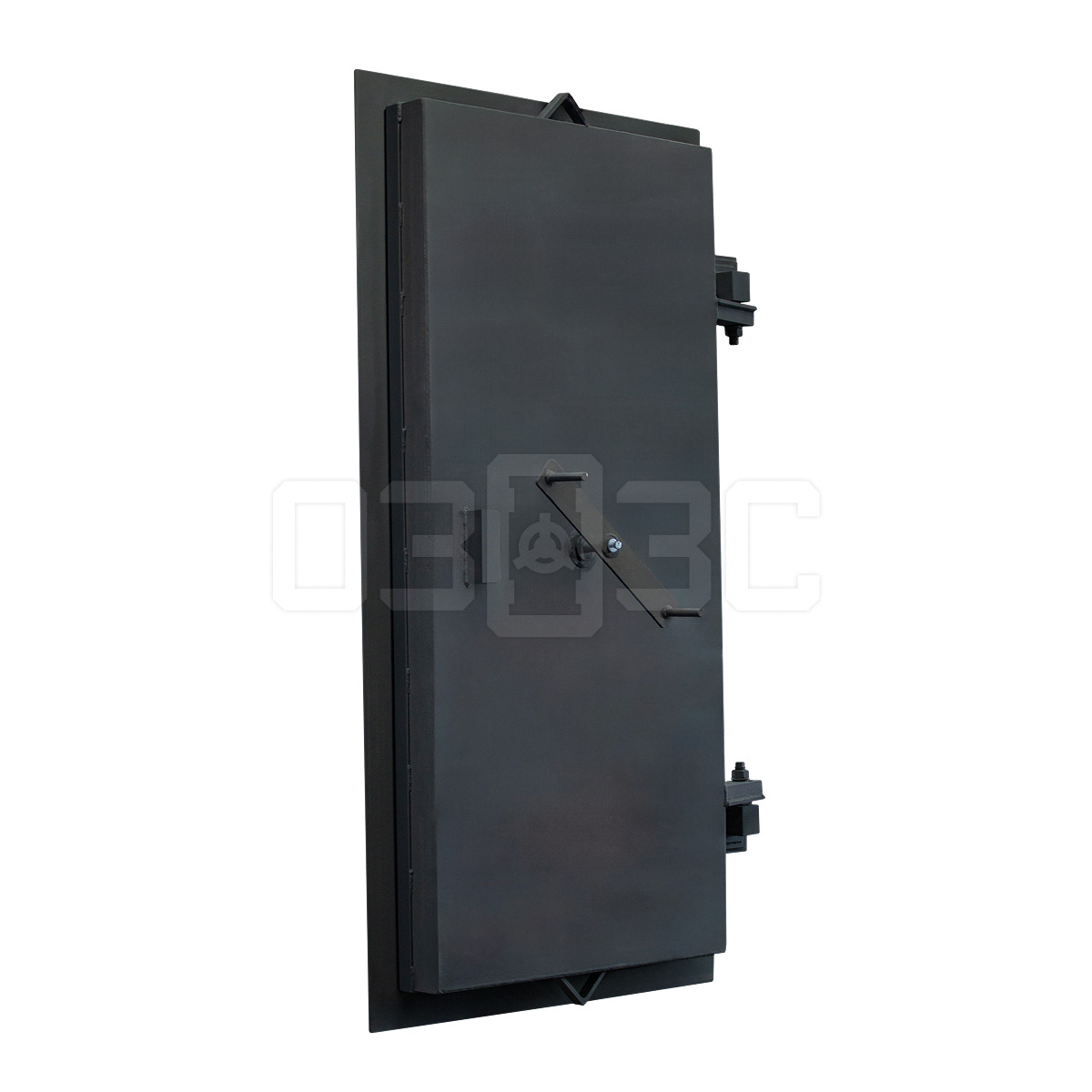

Рис. 12 Дверь защитно-герметическая распашная ДУ-III-5

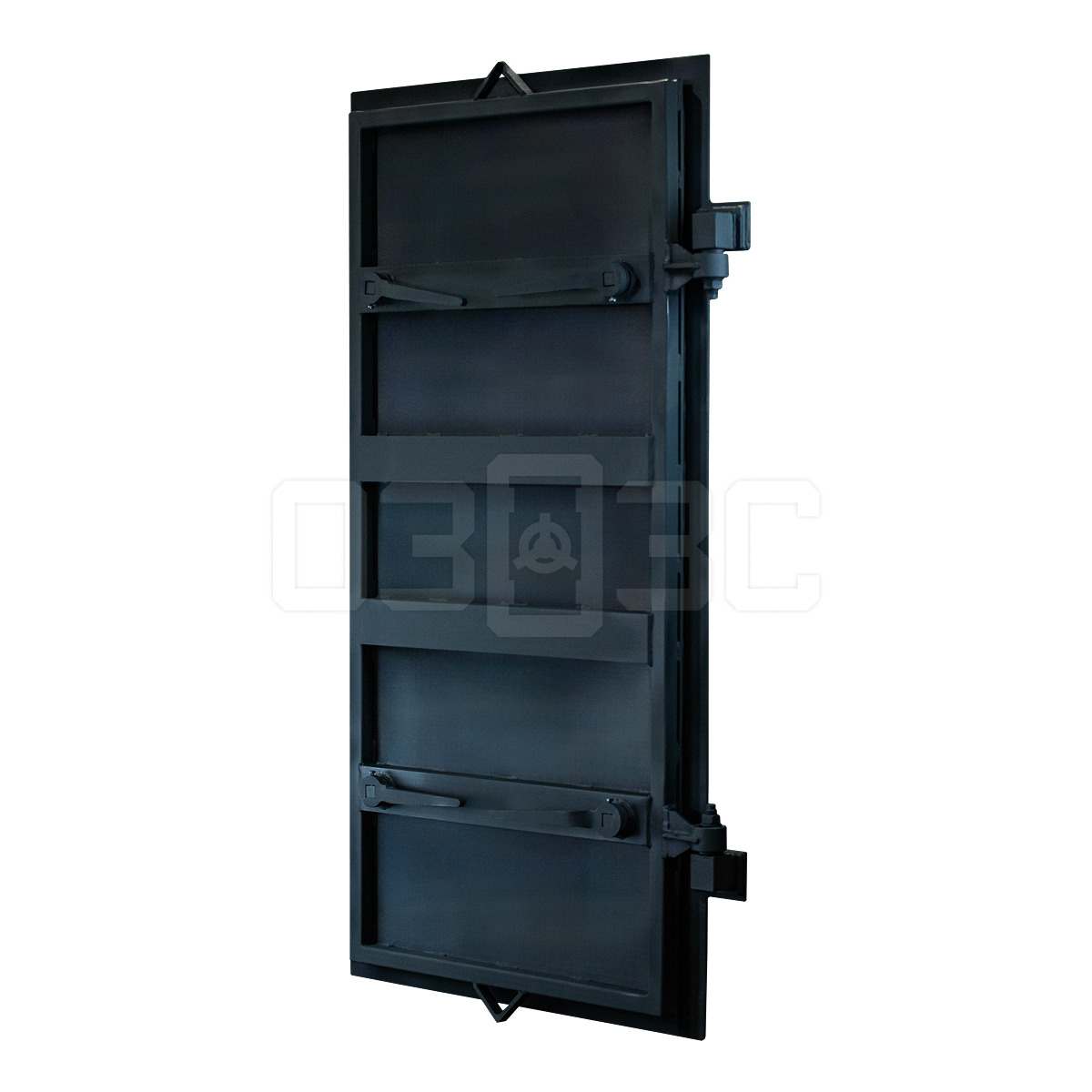

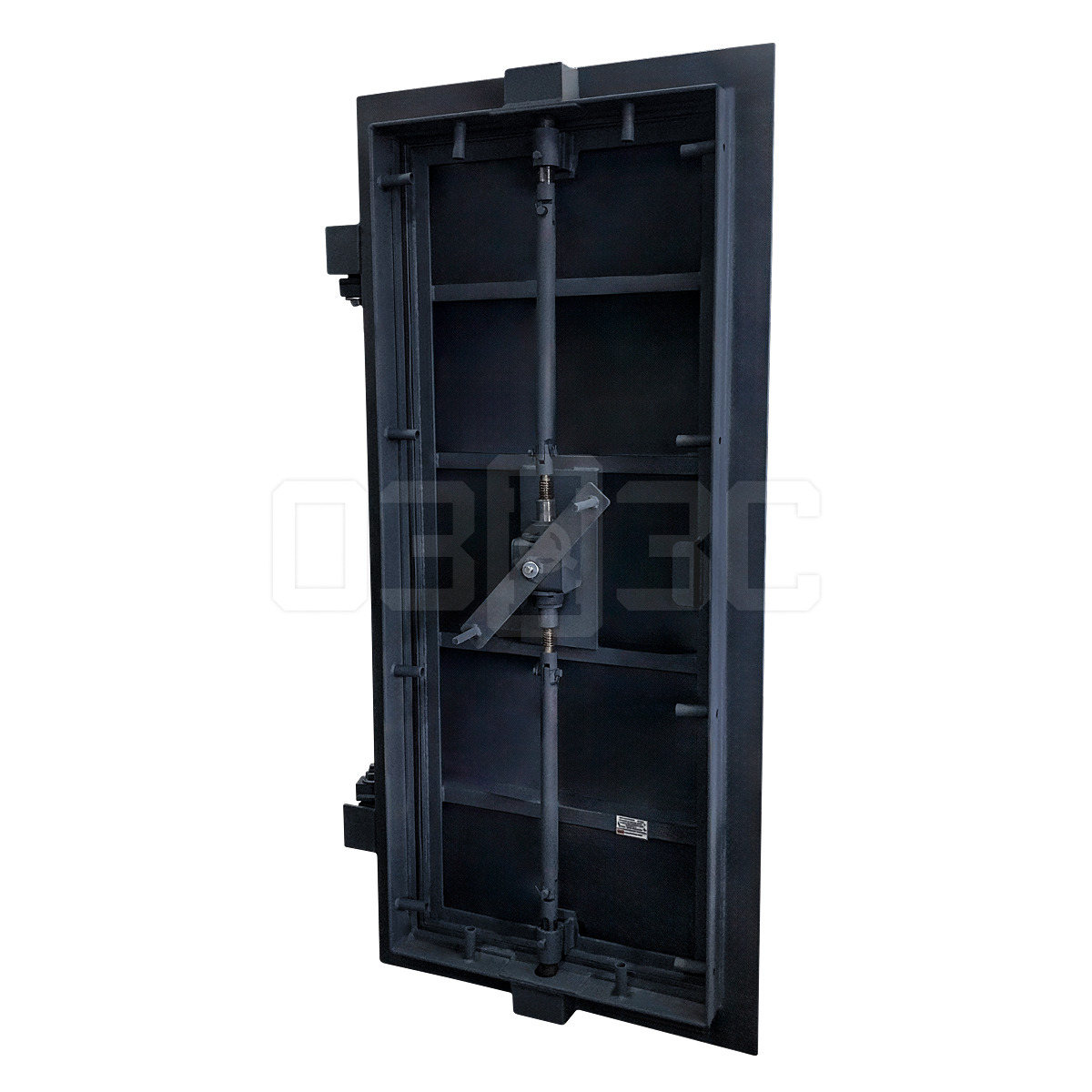

Рис. 13 Дверь защитно-герметическая распашная ДУ-III-6

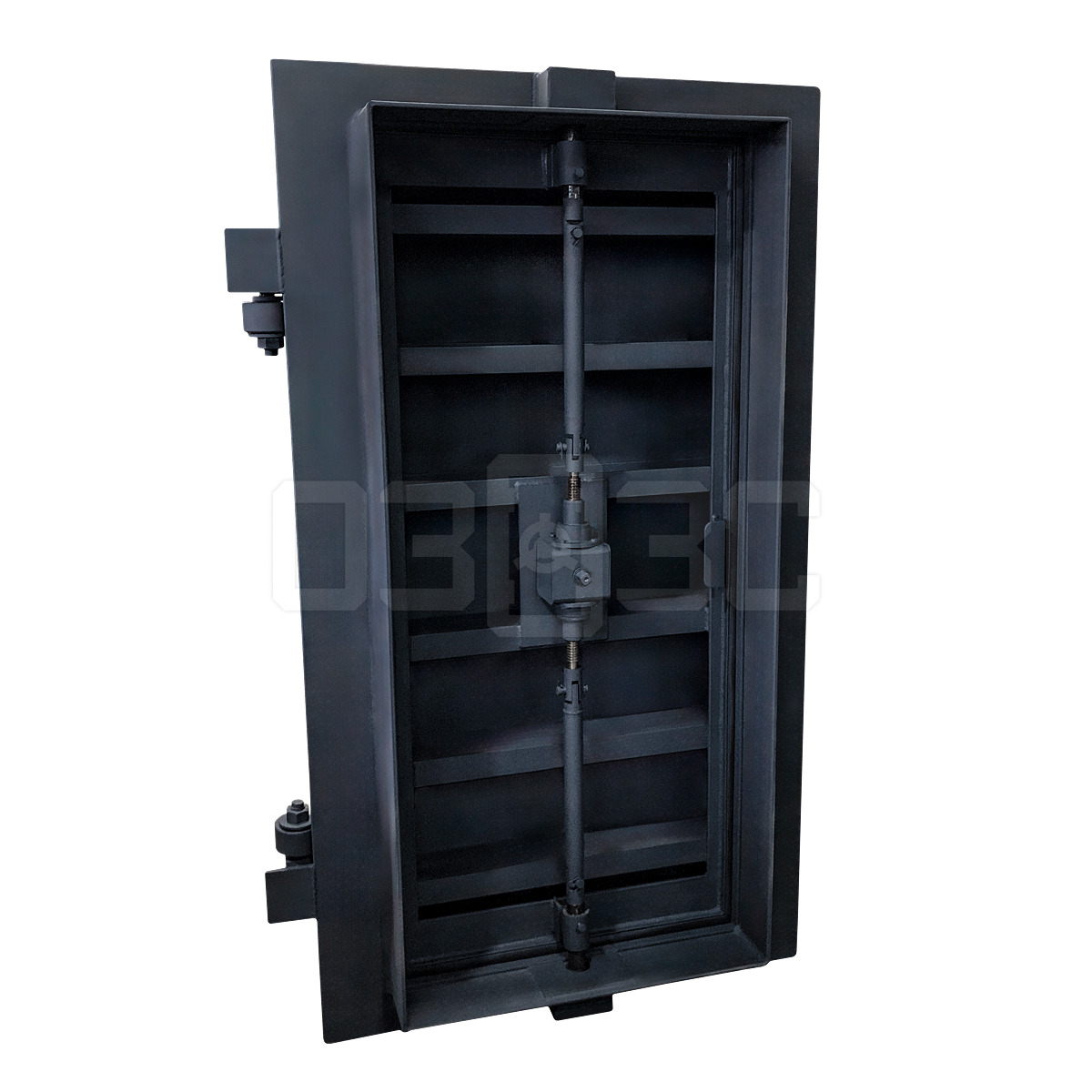

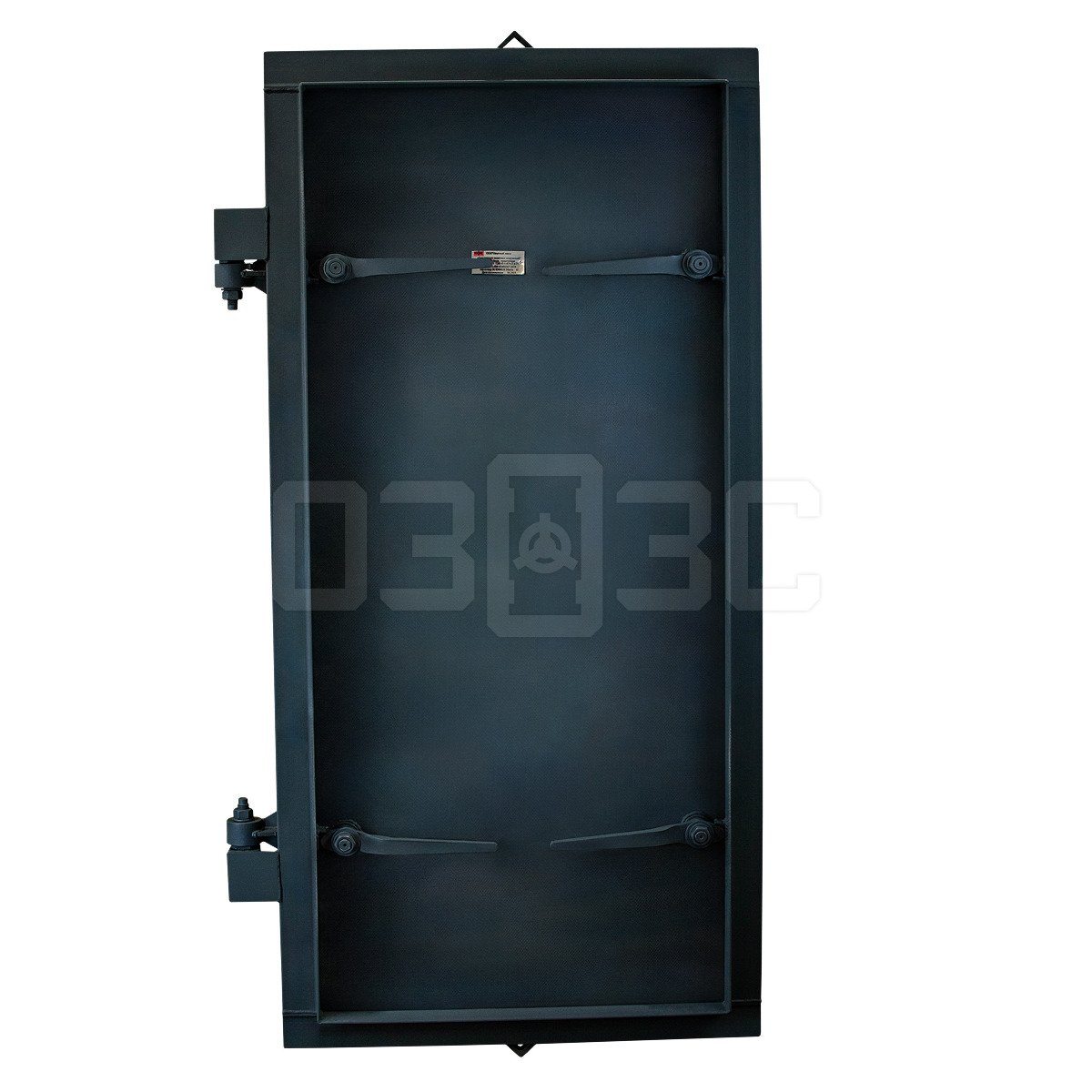

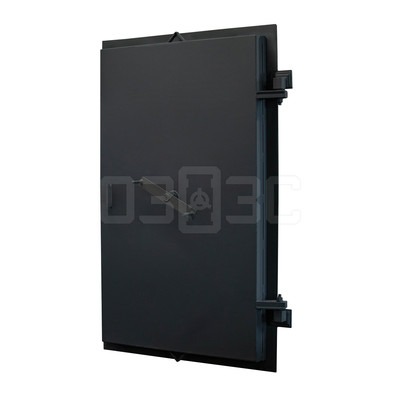

Рис. 14 Дверь герметическая распашная ДУ-IV-2

Рис. 15 Дверь герметическая распашная ДУ-IV-3

Рис. 16 Дверь защитно-герметическая откатная ДУ-I-5

Рис. 17 Дверь защитно-герметическая откатная ДУ-IV-4
