4 исполнения · арт. 238-383, 238-2211, 238-2212, 238-2422
Расширительные камеры РК (ОЗ)-0,5 (2-I, 2-II), РКФ (ОЗ)-6
Назначение.
Расширительные камеры выпускаются в 4-х исполнениях: РК (ОЗ)-0,5,
РК(ОЗ)-2-I, РК(ОЗ)-2-II, РКФ(ОЗ)-6 и предназначены для снижения давления проскочившей ударной волны до безопасной величины.
Расширительные камеры РК (ОЗ), РКФ (ОЗ) изготавливаются согласно серии
01-036-5
Условия эксплуатации расширительных камер РК (ОЗ), РКФ (ОЗ)
|
Рабочая среда |
Температура рабочей среды, °С |
|
Воздух вентиляционных систем |
От -30 до +300 |
Технические характеристики РК (ОЗ), РКФ (ОЗ)
|
Параметр |
Расширительная камера |
|||
|
РК(ОЗ)-0,5 |
РК(ОЗ)-2-I |
РК(ОЗ)-2-II |
РКФ(ОЗ)-6 |
|
|
Объем расширительной камеры, м3 |
0,5 |
2 |
2 |
2 |
|
Расчетная нагрузка камеры, кг/см3 |
0,2 |
0,2 |
0,2 |
0,2 |
|
Габаритные размеры,DxD1xH, мм |
530х325х2830 |
1110х830х 2100 |
1110х830х 2100 |
2005х1169х 2100 |
|
Масса, кг, не более |
190 |
220 |
237 |
492 |

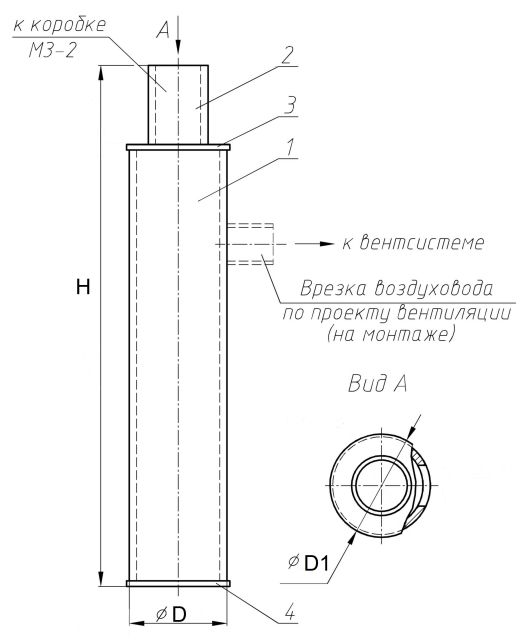

Расширительная камера РК-0,5
1 – Труба, 2 – Присоединительный патрубок, 3 – Крышка, 4 – Дно

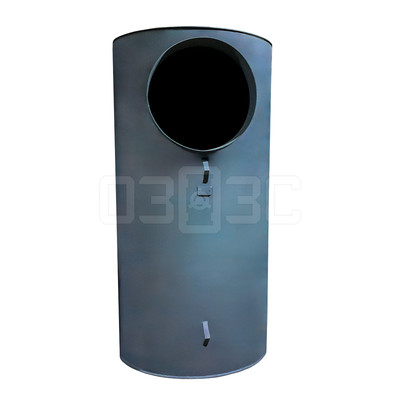

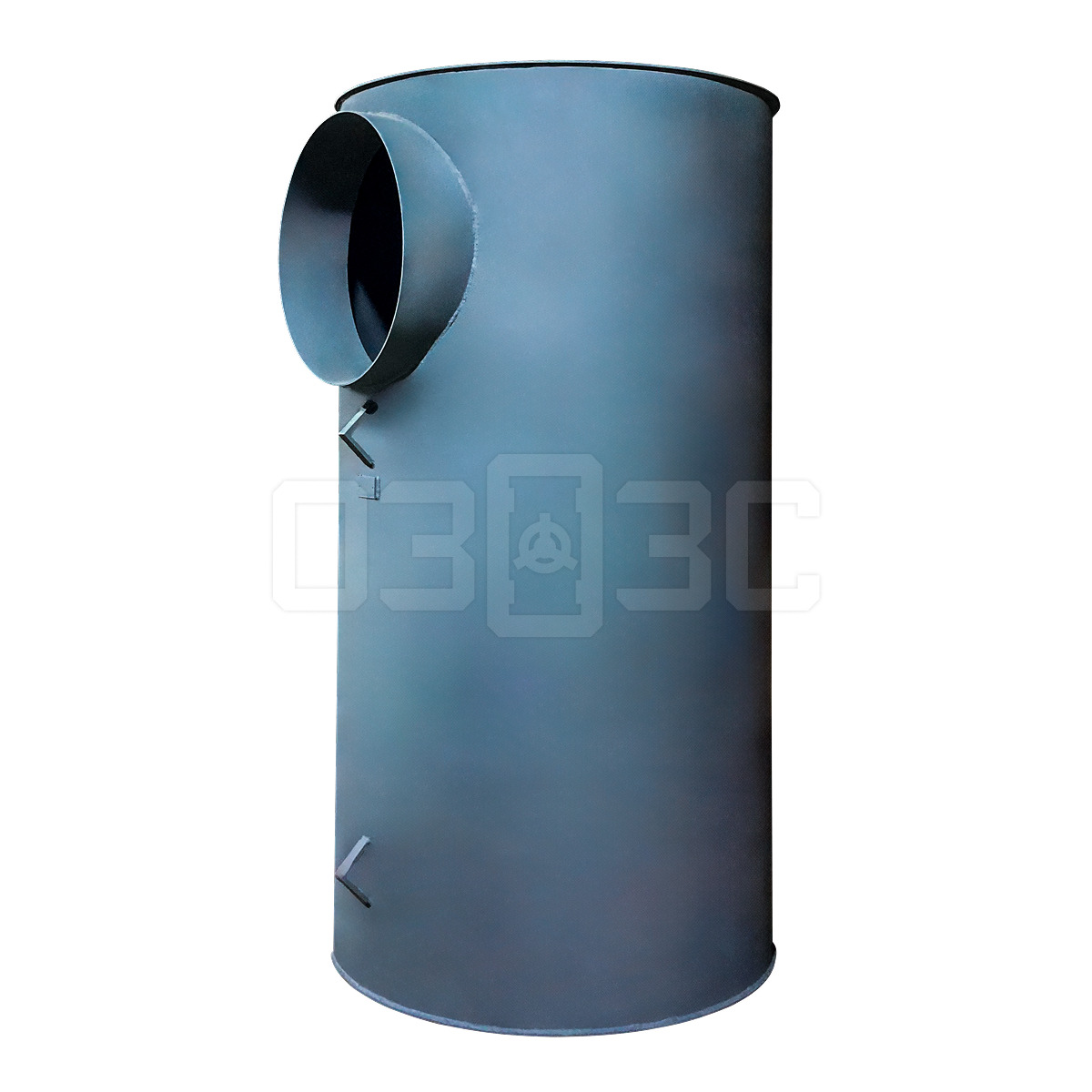

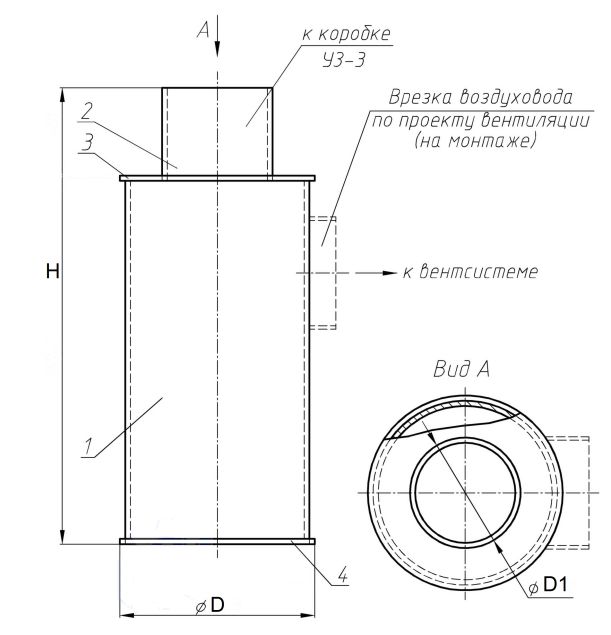

Расширительная камера РК-2-I
1 – Труба, 2 – Присоединительный патрубок, 3 – Крышка, 4 – Дно

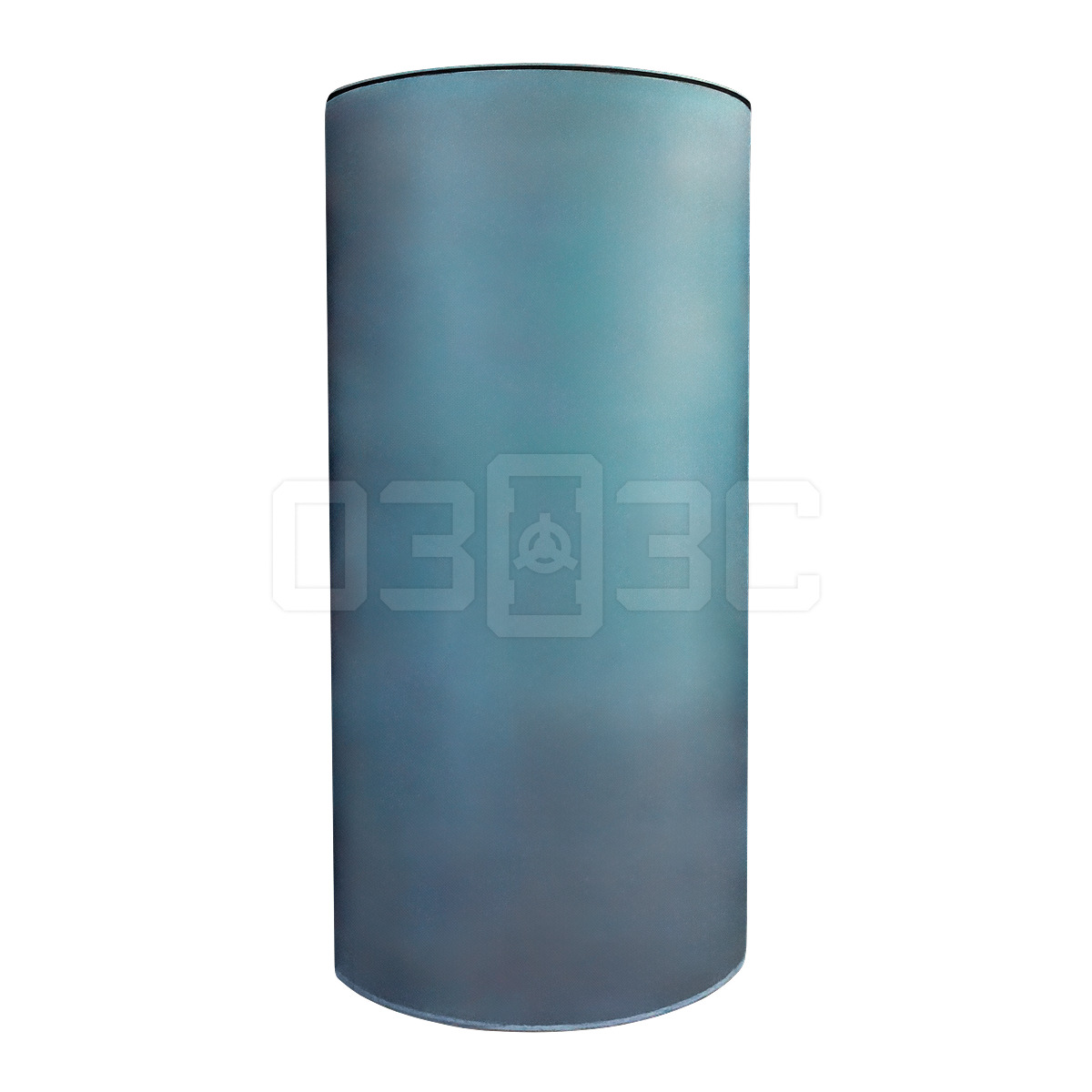

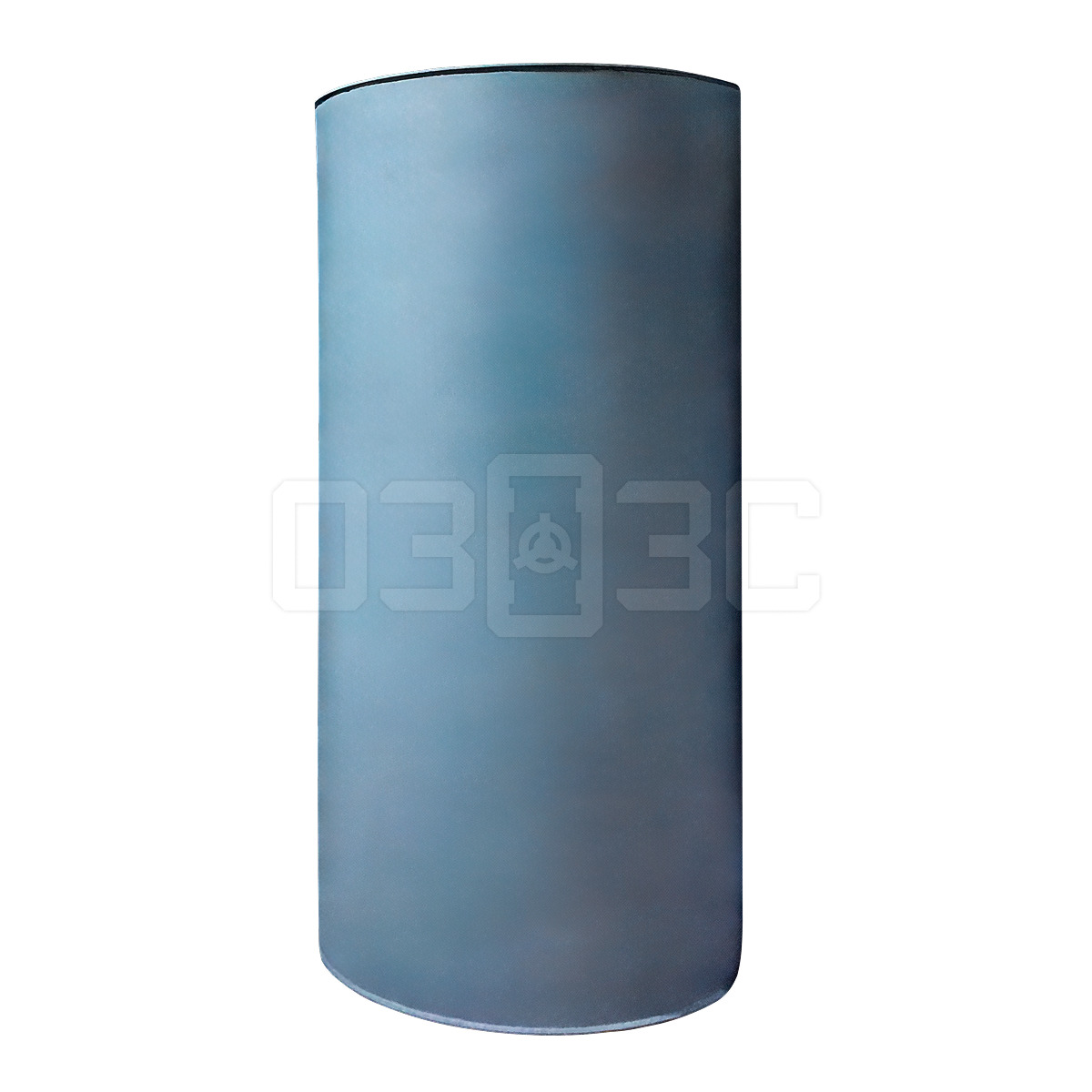

Расширительная камера РК-2-II
1 – Труба, 2 – Присоединительный патрубок, 3 – Крышка, 4 – Дно

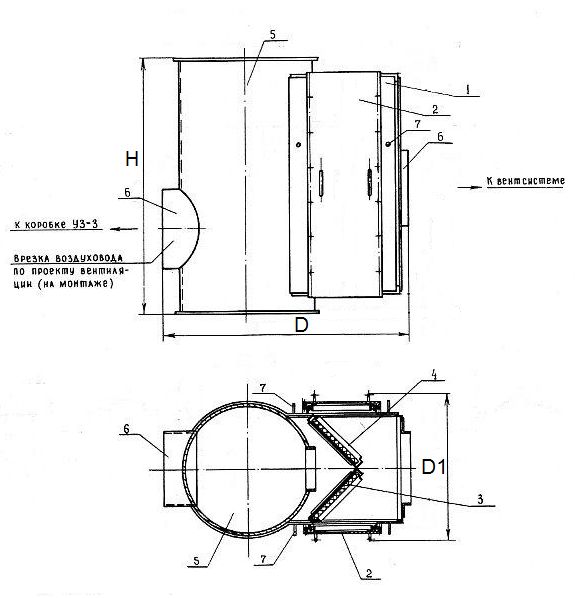

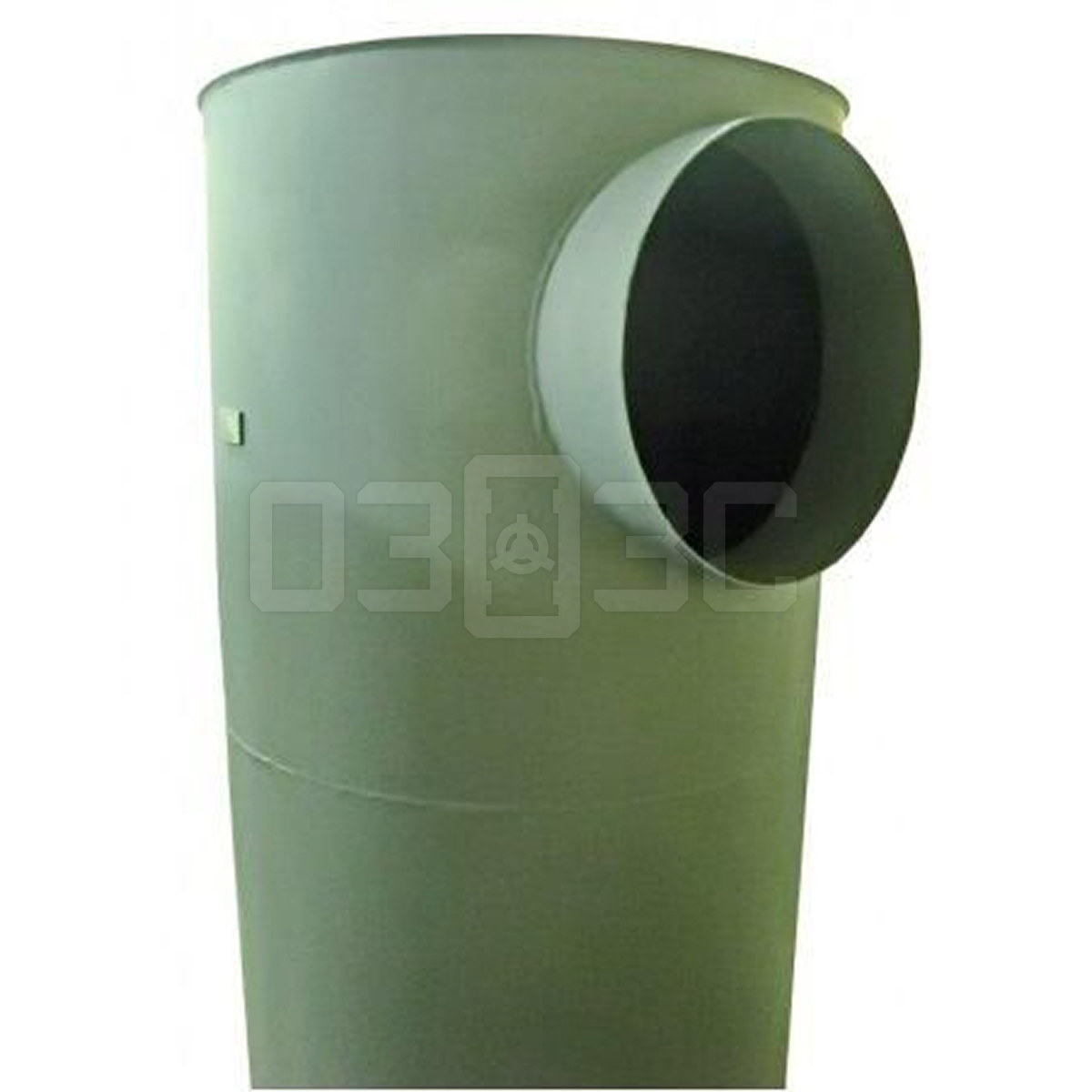

Расширительная камера РКФ-6
1 – Коробка фильтров, 2 – Ставень, 3 – фильтр ячейковый типа ФЯР, 4 – Прижим, 5 – Труба, 6 – Присоединительный патрубок 7 – Патрубок для присоединения тягонапоромера
Исполнения
