Арт. 226-349 · ЭРВ 600/300

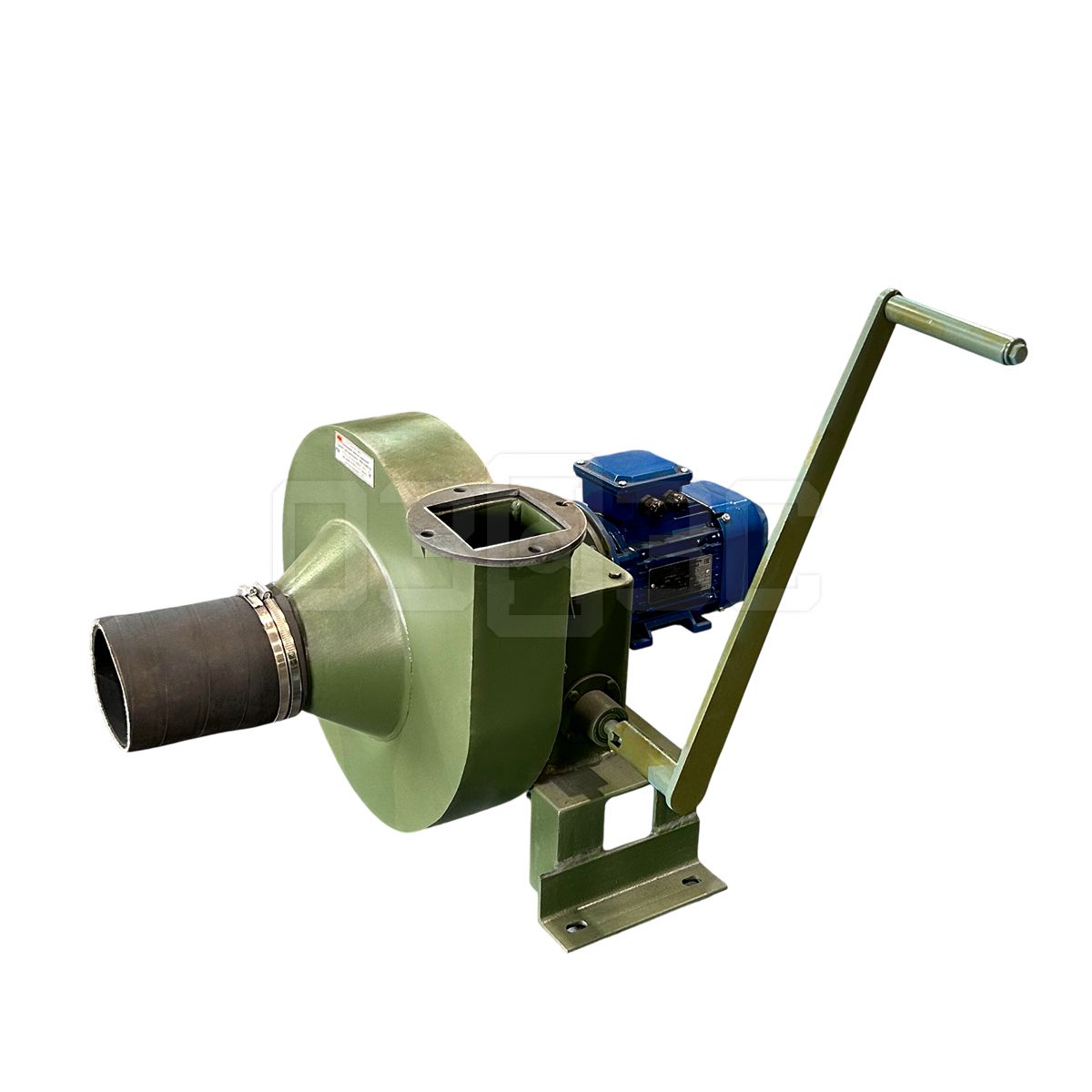

Электроручной вентилятор ЭРВ (ОЗ)-600/300
Назначение
Электроручной вентилятор ЭРВ 600/300 служит для забора воздуха, протягивание его через очистное оборудование и подачу в защитное сооружение гражданской обороны.
Маркировка ЭРВ-600/300 обозначает: электроручной вентилятор производительностью 600 м3/час в I режиме вентиляции и производительностью 300 м3/час во II и III режимах вентиляции.
Присоединение воздухозаборного и напорных патрубков вентиляторов с воздуховодами обеспечивается посредством резиновой муфты, затянутой с 2-х сторон хомутами.
Вентиляторы ЭРВ 600/300 размещаются, как правило, на высоте 1125 мм от поладо оси двигателя.
Отключение редуктора от вала рабочего колеса, при работе от электропривода, выполняется поворотом ручки переключения. При прекращении подачи электроэнергии, работа вентиляторов ЭРВ 600/300 выполняется вращением рукоятки редуктора.
Технические характеристики ЭРВ 600/300
|
Параметр |
Значение |
|
Производительность при работе от электропривода и ручного привода со скоростью вращения рукоятки 45 об/мин по режиму чистой вентиляции (1 режим), м3/час |
600 |
|
Производительность при работе от электропривода и ручного привода со скоростью вращения рукоятки 45 об/мин по режиму чистой вентиляции (1 режим), м3/час |
300 |
|
Полное давление при I режиме, Па (кгс/м2) |
588 (60) |
|
Полное давление при II и III режимах, Па (кгс/м2) |
1225 (125) |
|
Мощность электродвигателя, кВт |
0,55 |
|
Частота вращения, об/мин |
3000 |
|
Количество работающих при ручном режиме, чел. |
2 |
Технические характеристики ЭРВ-600/300 (по паспорту ОЗОЗС)
Электроручной вентилятор ЭРВ (ОЗ)-600/300. ТУ 28.25.20-010-52404267-2019. Для комплектов ФВК. УХЛ3.
| Параметр | Значение |
|---|---|
| Габариты (Д×Ш×В) | 445×612×623 мм (±5) |
| Масса | 33±0,5 кг |
| Электродвигатель | 0,55 кВт; 2740–2800 об/мин; 380/220 В |
| Производительность (электро / рукоятка 45 об/мин) | чистая вентиляция ≥600 м³/ч; фильтровентиляция ≥300 м³/ч |
| Температура среды | от −30 до +40 °C |
Модель меньшей производительности: ЭРВ (ОЗ)-49. Заявка: 8 800 100 6790.
