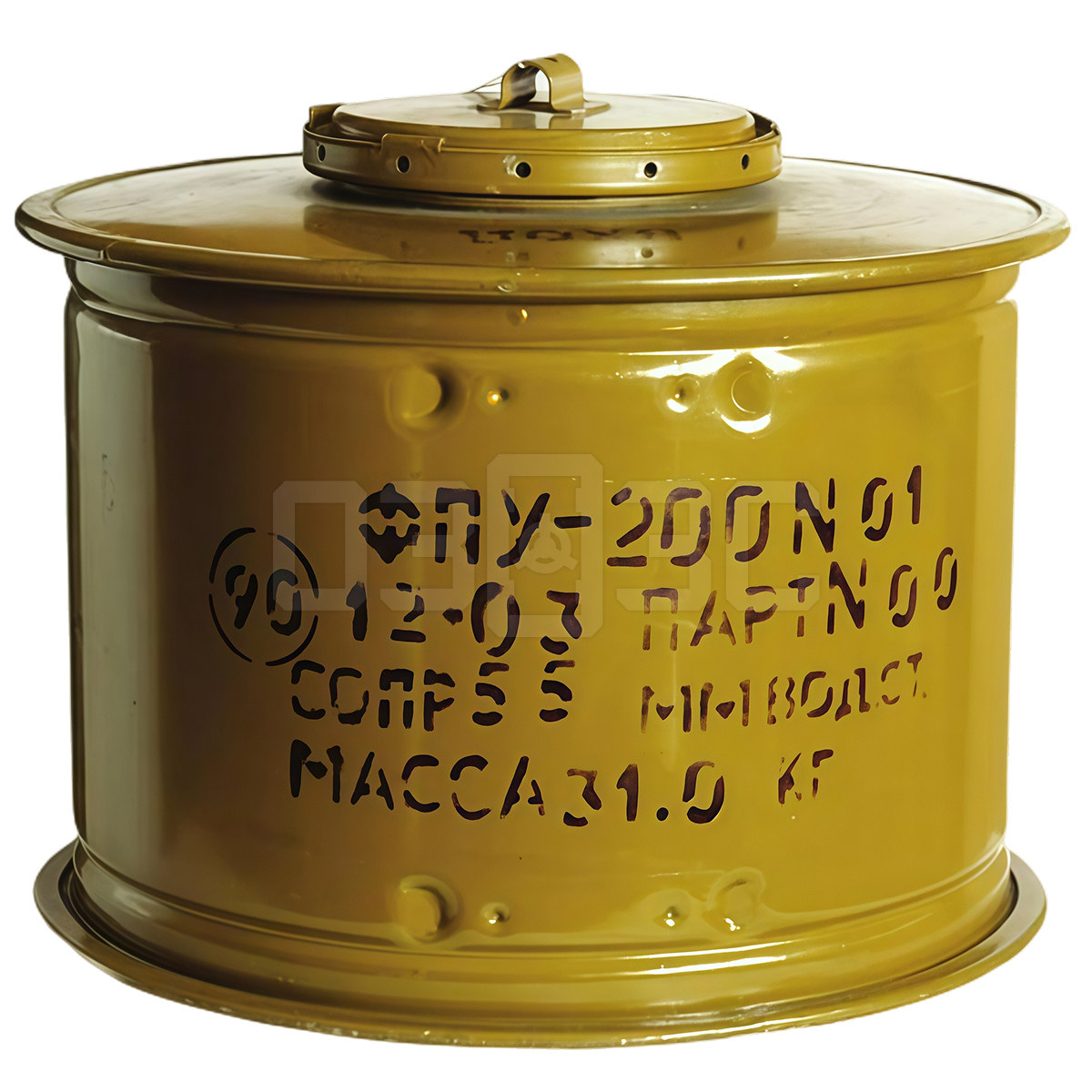

Фильтр-поглотитель ФПУ - 200

Предназначение фильтра-поглотителя ФПУ-200

Фильтр-поглотитель ФПУ-200 является унифицированным устройством, разработанным для использования в системах коллективной защиты и защитных сооружениях гражданской обороны. Его основная задача заключается в обеспечении возможности укрываемым находиться без противогазов и других средств защиты дыхательных органов. Фильтры ФПУ-200 предназначены для установки исключительно в защитных сооружениях, рассчитанных на укрытие не более 150 человек. Для большего числа укрываемых следует применять фильтры-поглотители ФП-300.

Установка фильтров осуществляется в специальном помещении убежища в виде колонн, при наличии второго или третьего режима фильтровентиляции. Это необходимо для очистки подаваемого извне зараженного воздуха от вредных газов, отравляющих веществ, радиоактивной пыли, ядовитых дымов и бактериальных агентов.

Эффективная работа фильтра возможна только при температуре окружающей среды от -50 до +50 градусов Цельсия и относительной влажности до 95%, при этом необходимо исключить попадание воды и влаги внутрь корпуса фильтра. Увлажнение наполнителей фильтра ФПУ-200 приводит к снижению пропускной способности воздуха через катализатор и противодымный фильтр, а также к прекращению нейтрализации вредных отравляющих веществ.

Устройство и работа фильтра-поглотителя ФПУ-200

При активации установки с фильтрами-поглотителями ФПУ-200 наружный воздух поступает через верхнее торцевое отверстие корпуса, проходит через противодымный фильтр, который очищает его от твердых и жидких аэрозолей. Затем воздух проходит через катализатор, где происходит его очистка от вредных газов и паров, и выходит через боковые отверстия в систему воздухообеспечения убежища.

Фильтры должны устанавливаться в отдельном помещении защитного сооружения гражданской обороны, предназначенном для фильтровентиляционного оборудования. Для оптимизации пространства фильтры ФПУ-200 монтируются в колонны, допускается установка не более трех фильтров в одну колонну.

Установка и монтаж фильтров-поглотителей ФПУ-200

Фильтры объединяются в колонны, состоящие из одного, двух или трех фильтров. При этом перед колонкой и после нее обязательна установка герметических клапанов.
Количество фильтров ФПУ-200 в колонне определяет набор фасонных и монтажных деталей, которые заказываются отдельно от фильтра.
Важно отметить, что даже при наличии одного фильтра ФПУ-200 для его установки в вентиляционную систему необходимо приобрести комплект деталей ФПУ-200-1 для монтажа.

Варианты комплектов монтажа фильтров ФПУ-200 в колонну:

1. Для колонны из одного фильтра требуется монтажный комплект ФПУ-200-1.
2. Для колонны из двух фильтров требуется монтажный комплект ФПУ-200-2.
3. Для колонны из трех фильтров требуется монтажный комплект ФПУ-200-3.

Гарантийные обязательства завода-изготовителя на поставку ФПУ-200 при соблюдении условий хранения:

• 10 лет — гарантийный срок хранения, указанный в паспорте после приемки ОТК, при условии консервации в упаковке завода-производителя.
• 8 лет — гарантийный срок хранения, указанный в паспорте после приемки ОТК при установке в колонну из любого количества фильтров.
• 5 лет — гарантийный срок хранения при установке в колонне и продувке воздухом вентиляционной системы в течение не более 100 часов.

По истечении гарантийного срока хранения фильтры-поглотители должны пройти лабораторные испытания на соответствие нормативным характеристикам в соответствии с Приказом МЧС России № 583 и Инструкцией по проверке фильтровентиляционного оборудования. Если хотя бы один из показателей не соответствует установленным требованиям, фильтр ФПУ-200 подлежит замене на новый.

Списанные фильтры ФПУ-200 должны быть утилизированы. Утилизация осуществляется организациями, имеющими лицензию на утилизацию и обезвреживание отходов 1-4 степени опасности.
