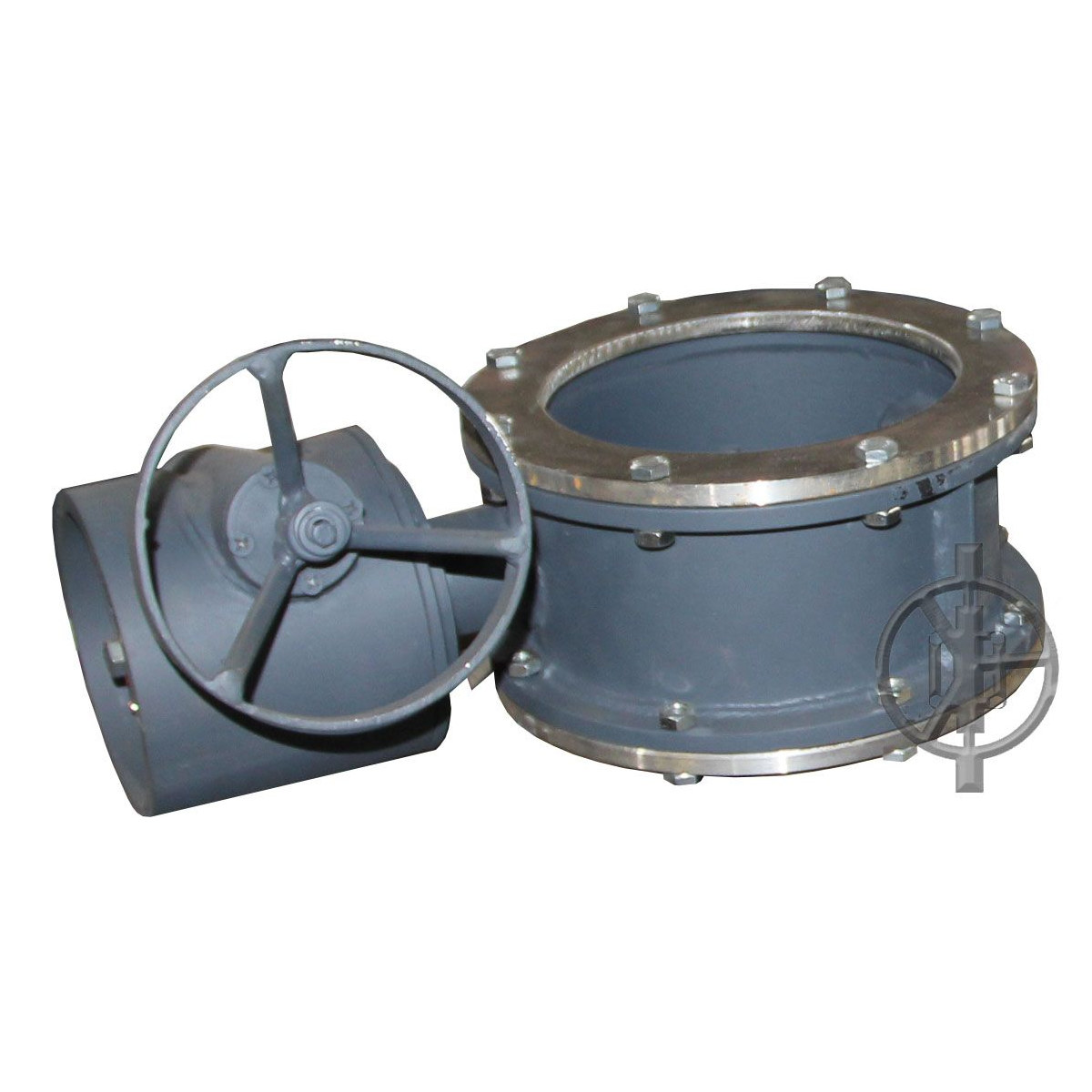

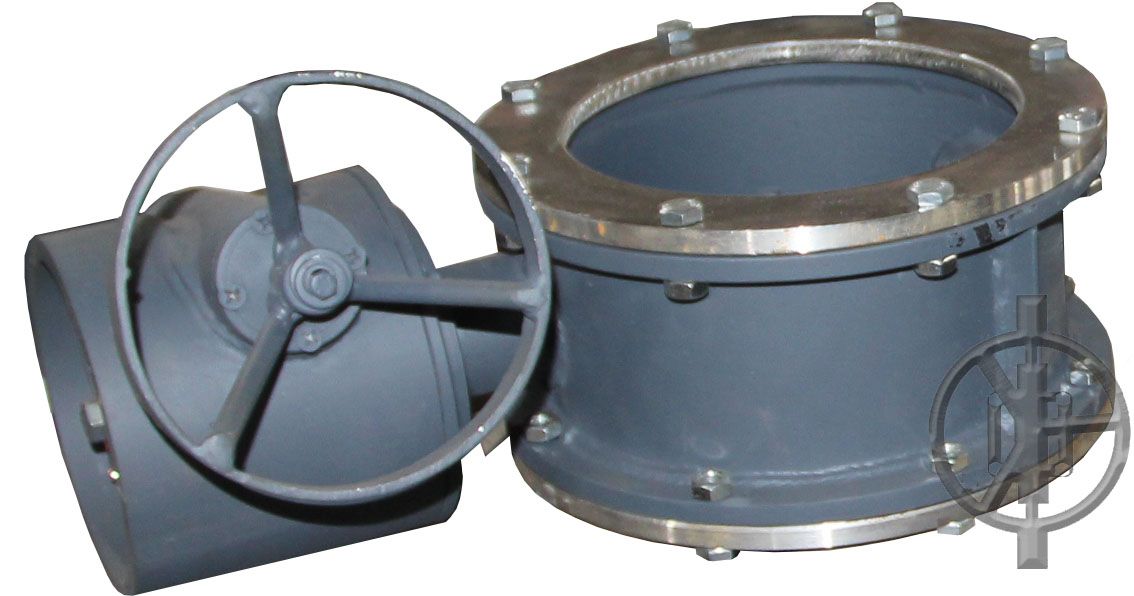

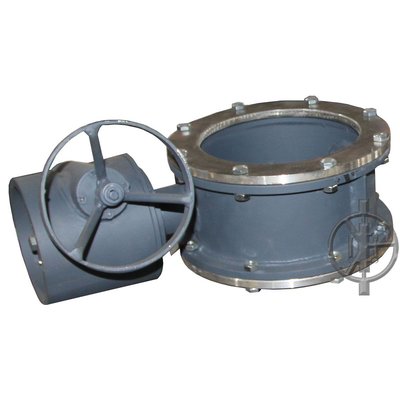

Клапаны герметические фланцевые жаростойкие ГК ИАУ (ОЗ) с ручным приводом​

Гермоклапаны жаропрочные ГК ИА производства Опытного завода оборудования защитных сооружений имеют маркировку ГК ИА (ОЗ)01015 с ручным приводом.

Выпускаются по ТУ 28.14.11-002-52404267-2018

Назначение

Клапаны герметические вентиляционные жаропрочные ГК ИА 01015 с комплектацией ручного провода крепятся на воздуховодах, которые находятся в помещениях ДЭЗ защитного сооружения гражданской обороны, в которых образуются выхлопные газы от работы дизелей и используются качестве запорных устройств. В связи с этим клапаны производятся в жаропрочном исполнении и имеют повышенную прочность.

С помощью герметических клапанов жаропрочных ГК ИА с ручным приводом происходит отключение дизельных помещений убежищ от попадания воздушного потока из наружной среды, а также надежного отсоединения одних помещений от других.

Особенности монтажа клапанов

Клапаны имеют значительный вес, поэтому при необходимо эту особенность учесть.

Корпус клапана специалисты должны соединить с воздуховодами так, чтобы края самих воздуховодных труб не прогибались под весом клапана, а все усилие передавалось на болтовые соединения. Герметичное присоединение клапан к системам воздуховода осуществляется через ответные фланцы.

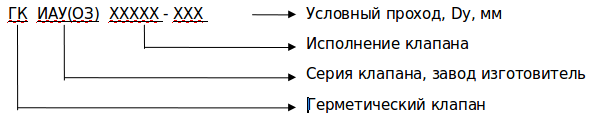

Условное обозначение гермоклапанов ГК ИА с ручным приводом.

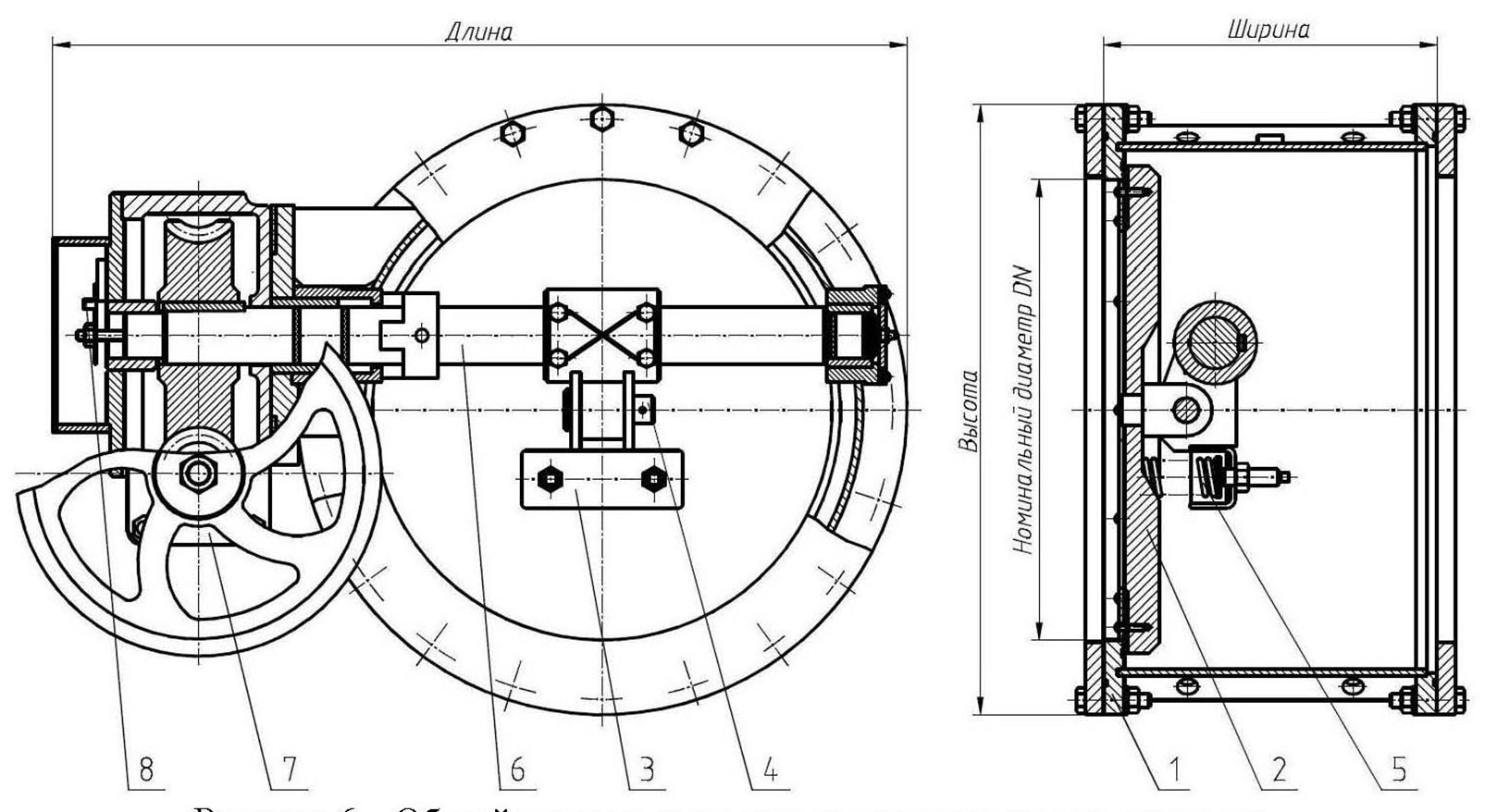

Состав клапана герметического ГК ИА 01015 с ручным приводом имеет:

1. Корпус нержавеющий

   Через корпус гермоклапана ГК ИА при открытом затворе - тарели проходит воздух, при закрытом затворе воздух не имеет возможность пройти дальше по вентиляционным системам. Корпус имеет сварную конструкцию.

2. Тарель или затвор

   Тарель является запорным механизмом, которое герметично обеспечивает перекрытие проходного сечения клапана

3. Рычаг

   С помощью рычага происходит поджимания тарели к уплотнительной поверхности корпуса

4. Ось

   С помощью оси происходит соединение тарели и рычага

5. Пружина

   Пружина предназначена для стабилизации тарели на потоке, с помощью пружины происходит открытие и закрытие клапана. При необходимости пружины в клапане ГК ИА регулируются с помощью винтов

6. Вал

   С помощью вала передается движение от привода через рычаг тарели

7. Ручной привод клапана ГК ИА (ОЗ)01015 передает вращение на вал 6 и обеспечивает дистанционный контроль крайних положений тарели Открыто – Закрыто при помощи узла сигнализации. Местный контроль положения контролируется с помощтью указателя 9

8. Работа клапана при вертикальном и наклонном расположении вала обеспечивается с помощью кольца 8, которое закрепляется к валу с помощью штифта. Кольцо служит упором для подшипника.

Технические характеристики клапанов жаропрочных ГК ИА 01015 с ручным приводом указаны в таблице 1.

Условия эксплуатации герметических клапанов жаропрочных ГК ИА 01015 с ручным приводом указана в таблице 2.

Таблица 2 . Условия эксплуатации герметических клапанов жаропрочных ГК ИА 01015 с ручным приводом

При поставке гермоклапан комплектуется

1. Клапан из нержавеющей стали – 1 шт.

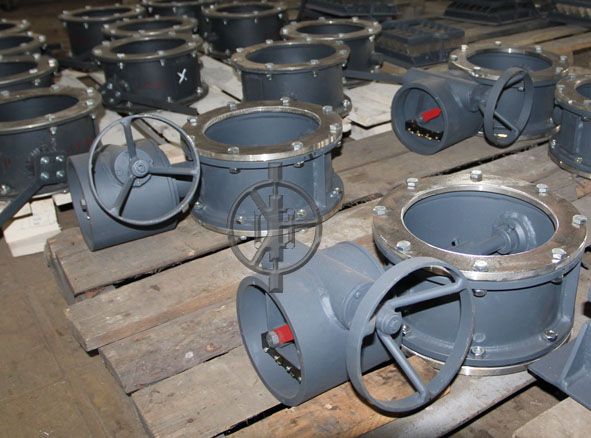

   Каждое изделие обматывается стрейчпленкой. При поставке партии, клапаны укладываются на паллеты и обматываются пленкой полностью с паллетом

Комплект монтажный: ответные фланцы, крепеж

Каждый комплект для гермоклапана обматывается стрейчпленкой. При поставке партии, комплекты для клапана ГК ИА укладываются на паллеты и обматываются пленкой полностью с паллетом

Паспорт на каждое изделие

1. Техническое описание/руководство по эксплуатации – 1 экз

2. Возможна поставка несколько клапанов герметических с ручным приводом, тип КГ – клапанов КГ, которые считаются партией.

Партия гермоклапанов означает, что изделия, произведенны на одном предприятии, по одной технологии и имеют одинаковую маркировку и обозначение. Поставляться могут клапаны ГК ИА как одновременно, единовременно по одной товаротранспортной накладной, так и несколькими поставками, но в адрес одного покупателя

Фланцы к гермоклапанам с крепежом комплектуются вместе с корпусами и поставляются одновременно с ними по одним и тем же товаротранспортным документам в адрес покупателя.

Цена клапана ГК ИА У (ОЗ)01015 зависит от марки, которые имеют различные диаметры и рассчитывается с ндс.

Доставка клапанов осуществляется транспортной компанией по договоренности с заказчиком либо за счет поставщика, либо за счет заказчика.

Завод-изготовитель вентиляционных клапанов ГК ИА с ручным приводом гарантирует качество поставленного изделия в рамках гарантийного срока хранения и правильной эксплуатации, согласно паспорта на изделие.

При необходимости технические специалисты завода готовы произвести монтаж клапанов, техническое обслуживание на месте, а также провести ремонт или заменить вышедшие детали.

Купить клапан герметический жаропрочный ГК ИА с ручным приводом можно через заказ, обратную связь, по телефону.

В самом низу:

Завод-изготовитель имеет право вносить изменения в конструкцию не влияющие на защитные и герметические свойства изделия.
