ГК ИАУ (ОЗ)01013-200
| Показатель | Значение |
|---|---|
| габаритные размеры | D 285 х L1 512 мм |
| масса | не более 34 кг |
| материал | сталь |
5 исполнений · арт. 1694-2346, 1694-2347, 1694-2348, 1694-2350, 1694-2349

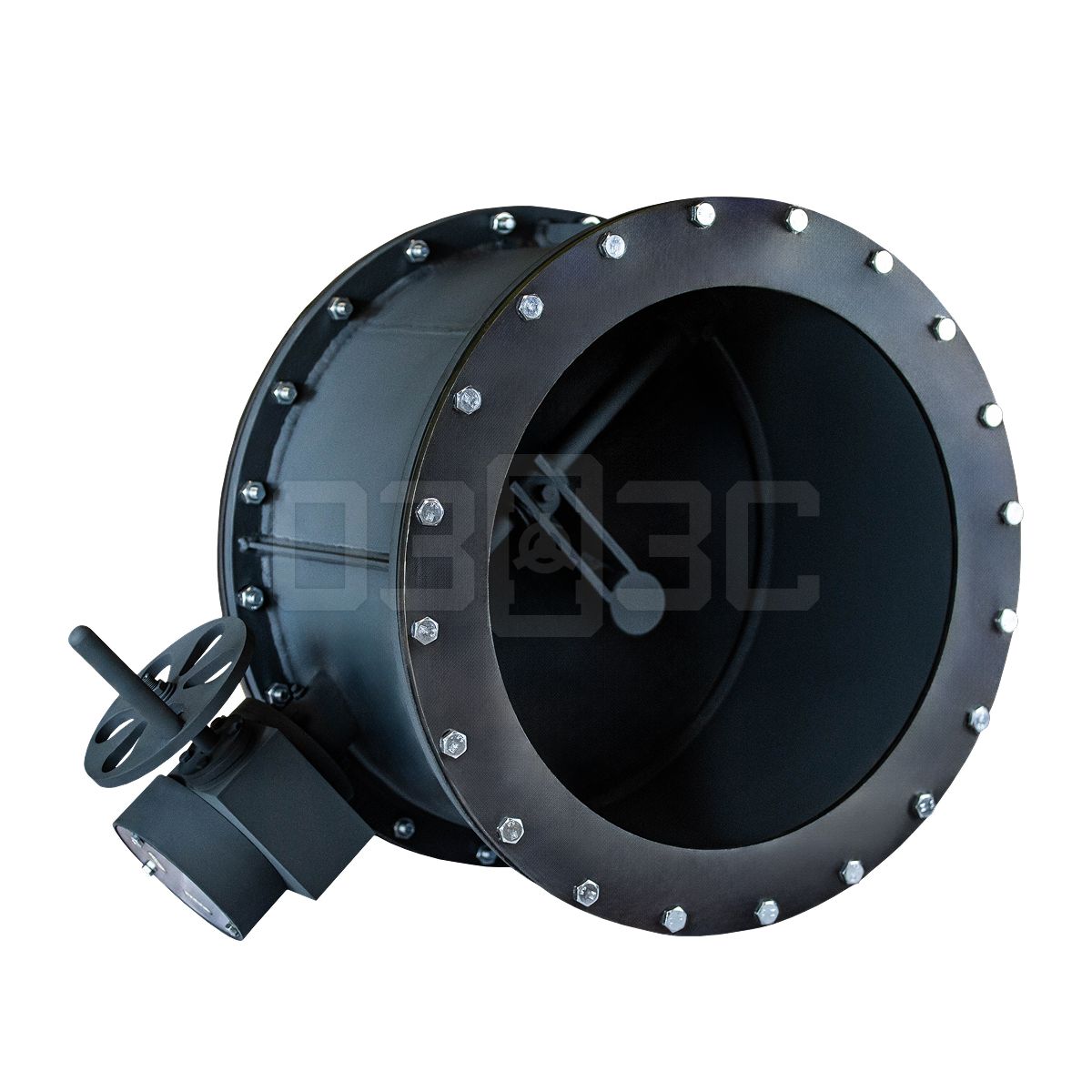

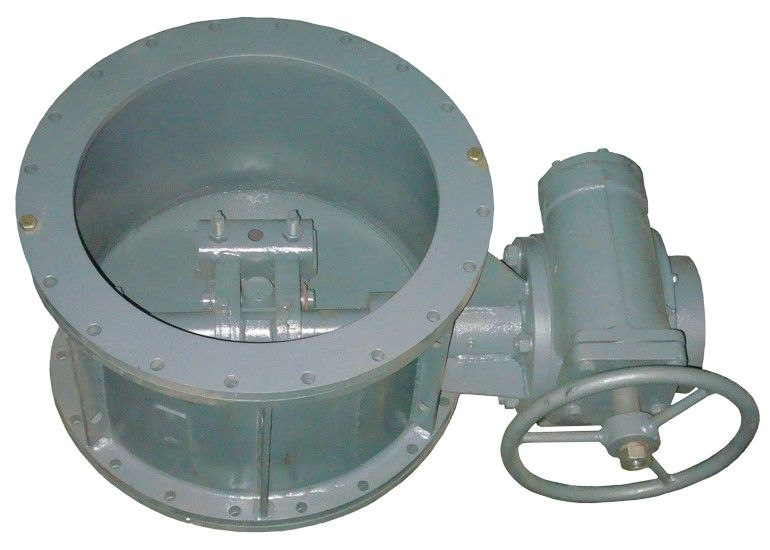

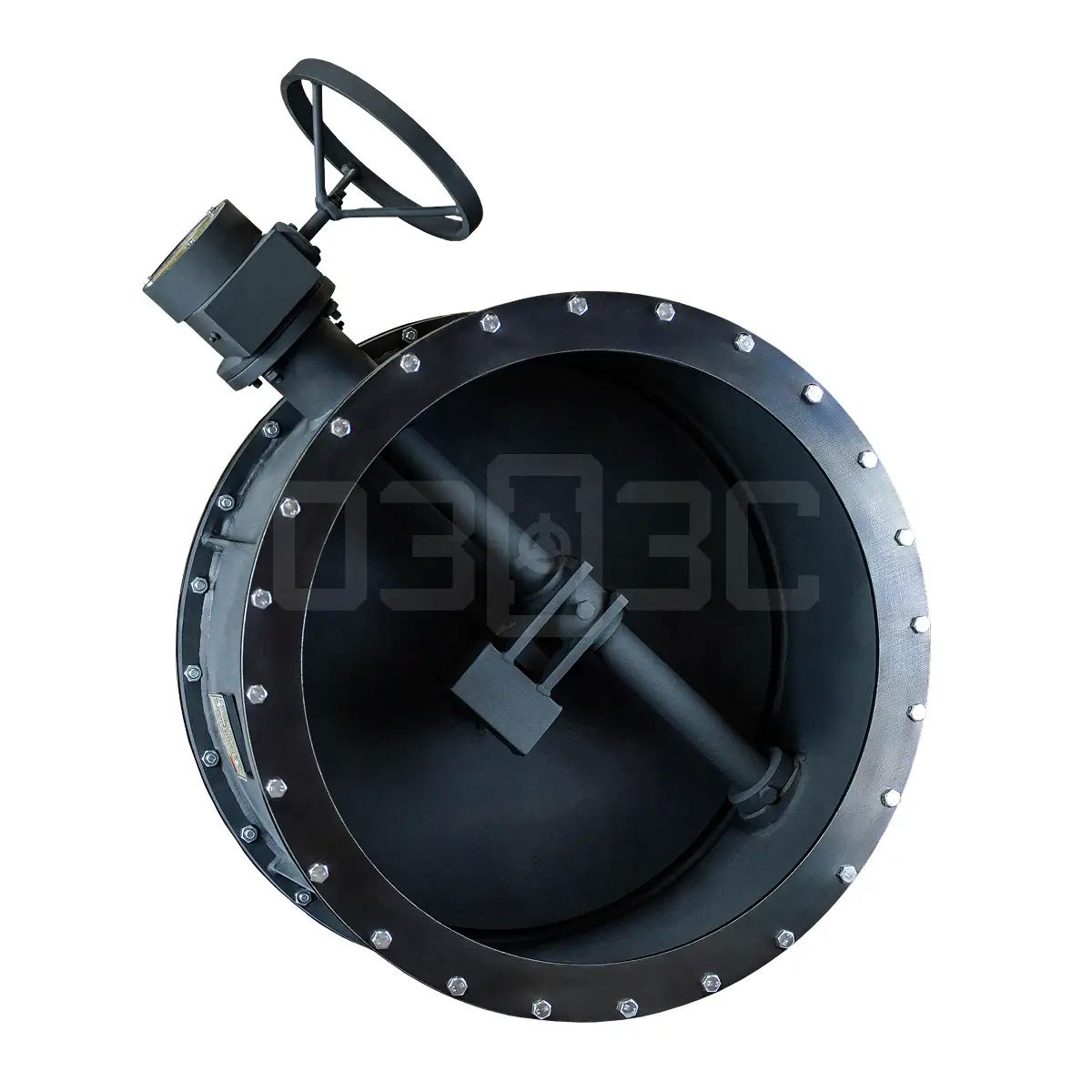

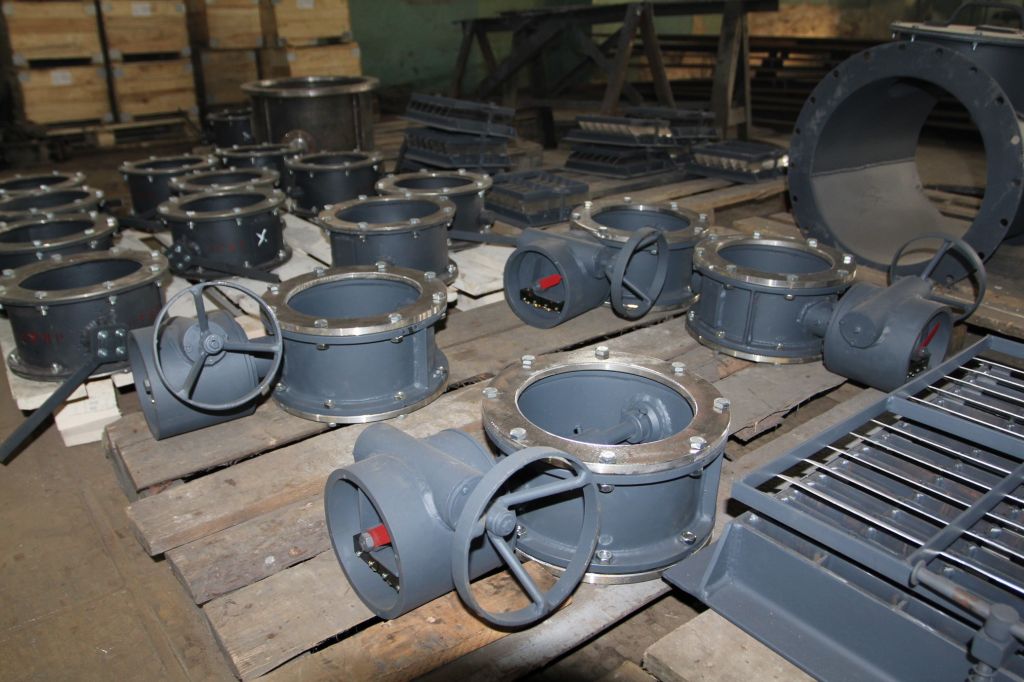

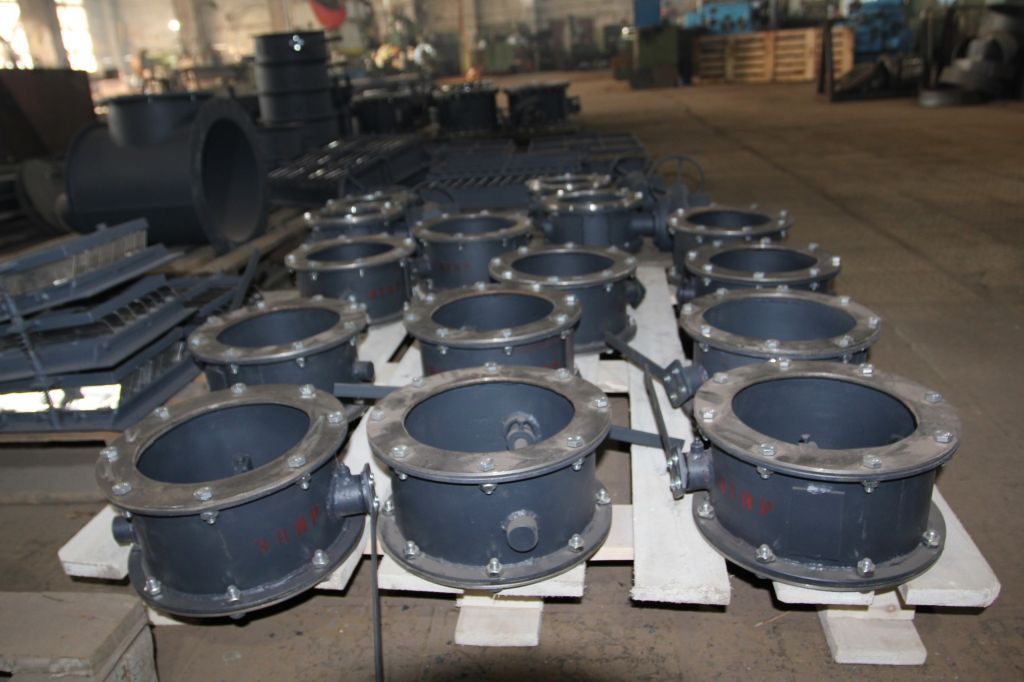

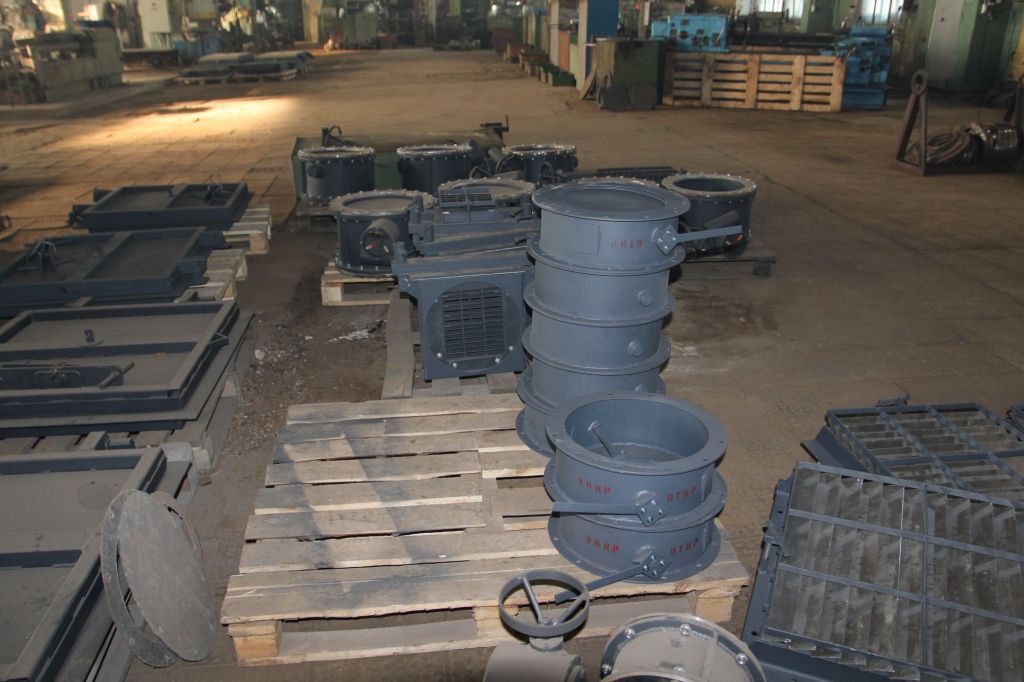

Клапаны герметические фланцевые ГК ИАУ (ОЗ) с ручным приводом
ТУ 28.14.11-001-52404267-2018

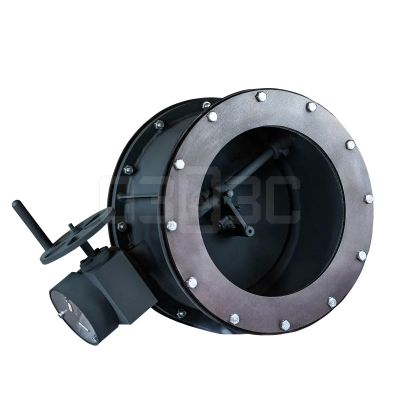

Клапаны герметические вентиляционные фланцевые с ручным приводом унифицированные производства Опытного завода оборудования защитных сооружений предназначены для внутренних вентиляционных систем с целью надежного отключения помещений от наружной среды или одних помещений от других и используются как запорный механизм.
Клапаны имеют маркировку ГК ИА (ОЗ)01010 и ГК ИАУ (ОЗ)010013

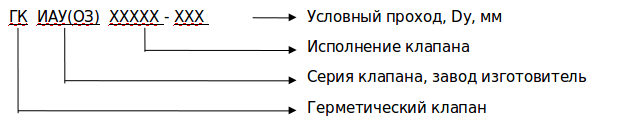

Условное обозначение
|
Обозначение клапана |
Таблица фигур |
Номинальный диаметр, DN, мм |
Давление, МПа (кгс/см 2 ) |
Габаритные размеры, ДхШхВ, мм |
Масса клапана без э/п, не более, г |
||
|
рабочее Рр |
аварийное на тарель Рав |
пробное Рпр |
|||||
|
ГК ИАУ (ОЗ)01013-200 |
19с920р |
200 |
0,005 (0,05) |
0,2 (2) |
0,3 (3) |
615х125х285 |
45 |
|
ГК ИАУ (ОЗ)01010-300 |
19с939р |
300 |
1136х200х428 |
100 |
|||
|
ГК ИАУ (ОЗ)01010-400 |
19с939р |
400 |
1215х290х530 |
150 |
|||
|
ГК ИАУ (ОЗ)01010-600 |
19с939р |
600 |
1100х290х725 |
250 |
|||
Клапаны герметические ГК ИА с ручным приводом состоят:
-
Корпус
Через корпус клапана при открытом затворе - тарели проходит воздух, при закрытом затворе воздух не имеет возможность пройти дальше по вентиляционным системам.
-
Тарель или затвор
Тарель является запорным механизмом, которое герметично обеспечивает перекрытие проходного сечения клапана
-
Рычаг
С помощью рычага происходит поджимания тарели к уплотнительной поверхности корпуса
-
Ось
С помощью оси происходит соединение тарели и рычага
-
Пружина
Пружина предназначена для стабилизации тарели на потоке, с помощью пружины происходит открытие и закрытие клапана. При необходимости пружины в клапане ГК ИА регулируются с помощью винтов
-
Вал
С помощью вала передается движение от привода через рычаг тарели
-
Привод ручной
Привод ручной предназначен для передачи вращения на вал. Конструктивно привод позволяет осуществлять дистанционный контроль положения Открыто-Закрыто при помощи узла сигнализации. Местный контроль положения тарели можно регулировать при помощи указателя.
|
Обозначение клапана |
Рабочая среда |
Температура рабочей среды |
Направление подачи воздуха |
Положение клапана |
Присоединение к воздуховоду |
|
ГК ИА (ОЗ)01013-200 |
Воздух вентиляционных систем |
От -30°С до +50°С |
На тарель, со стороны вала |
Установка клапана с горизонтальным положением вала |
Фланцевое с ответным фланцем |
|
ГК ИА (ОЗ)01013-300 |
|||||
|
ГК ИА (ОЗ)01013-400 |
|||||
|
ГК ИА (ОЗ)01013-600 |
Цена клапана герметического ГК ИА 01010 или 01013 зависит от его марки и рассчитывается с ндс.
Доставка осуществляется транспортной компанией по договоренности с заказчиком.
Завод-изготовитель клапанов гарантирует качество поставленного изделия в рамках гарантийного срока хранения и правильной эксплуатации, согласно паспорта на изделие.
Специалисты завода готовы провести техническое обслуживание клапанов на месте, при необходимости провести ремонт или заменить вышедшие детали.
Завод-изготовитель имеет право вносить изменения в конструкцию не влияющие на защитные и герметические свойства изделия.
Исполнения
ГК ИАУ (ОЗ)01010-300
| Показатель | Значение |
|---|---|
| габаритные размеры | D 428 х L1 670 мм |
| масса | не более 60 кг |
| материал | сталь |
ГК ИАУ (ОЗ)01010-400
| Показатель | Значение |
|---|---|
| габаритные размеры | D 530 х L1 790 мм |
| масса | не более 100 кг |
| материал | сталь |
ГК ИАУ (ОЗ)01010-600
| Показатель | Значение |
|---|---|
| габаритные размеры | D 725 х L1 1062 мм |
| масса | не более 180 кг |
| материал | сталь |
ГК ИАУ (ОЗ)01010-500
