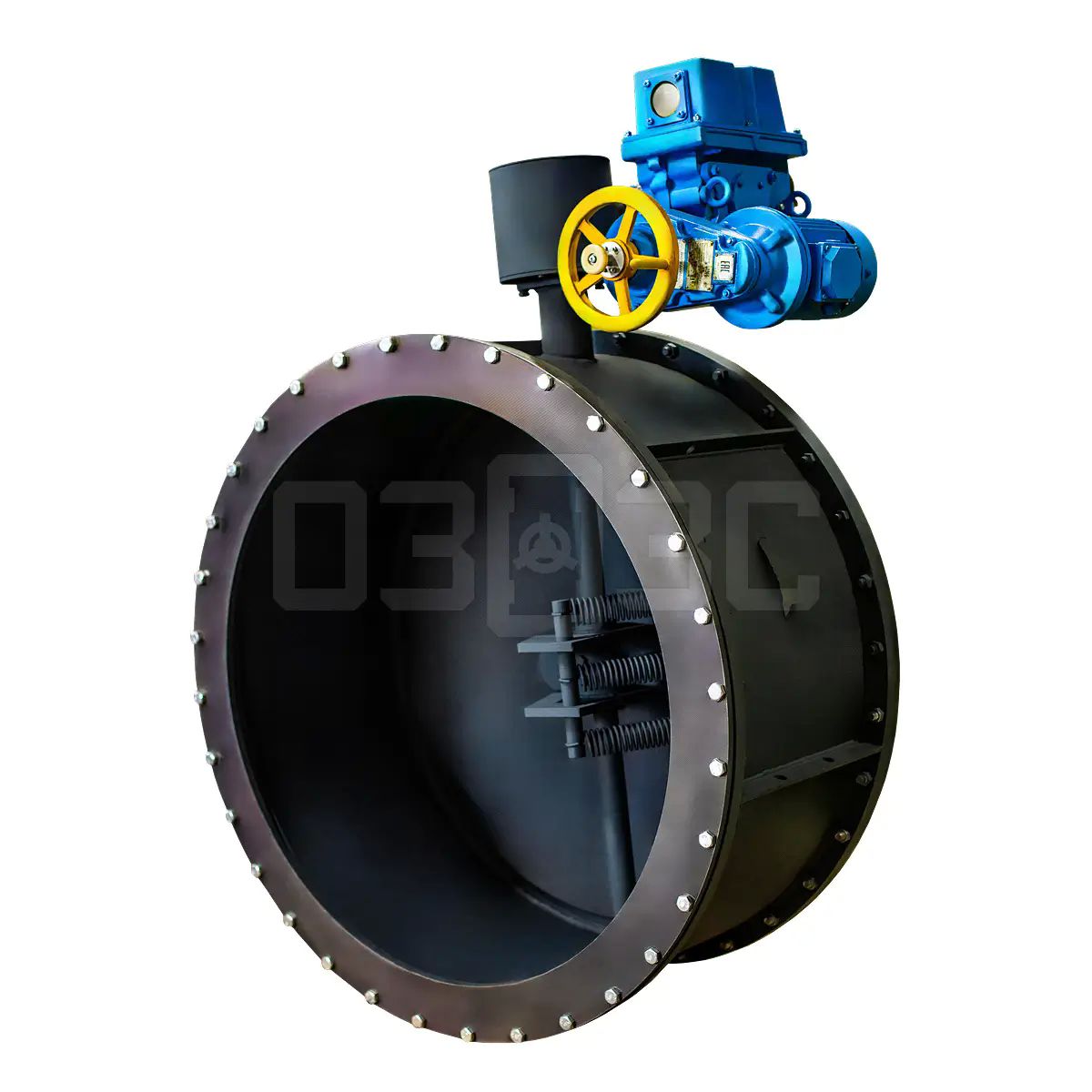

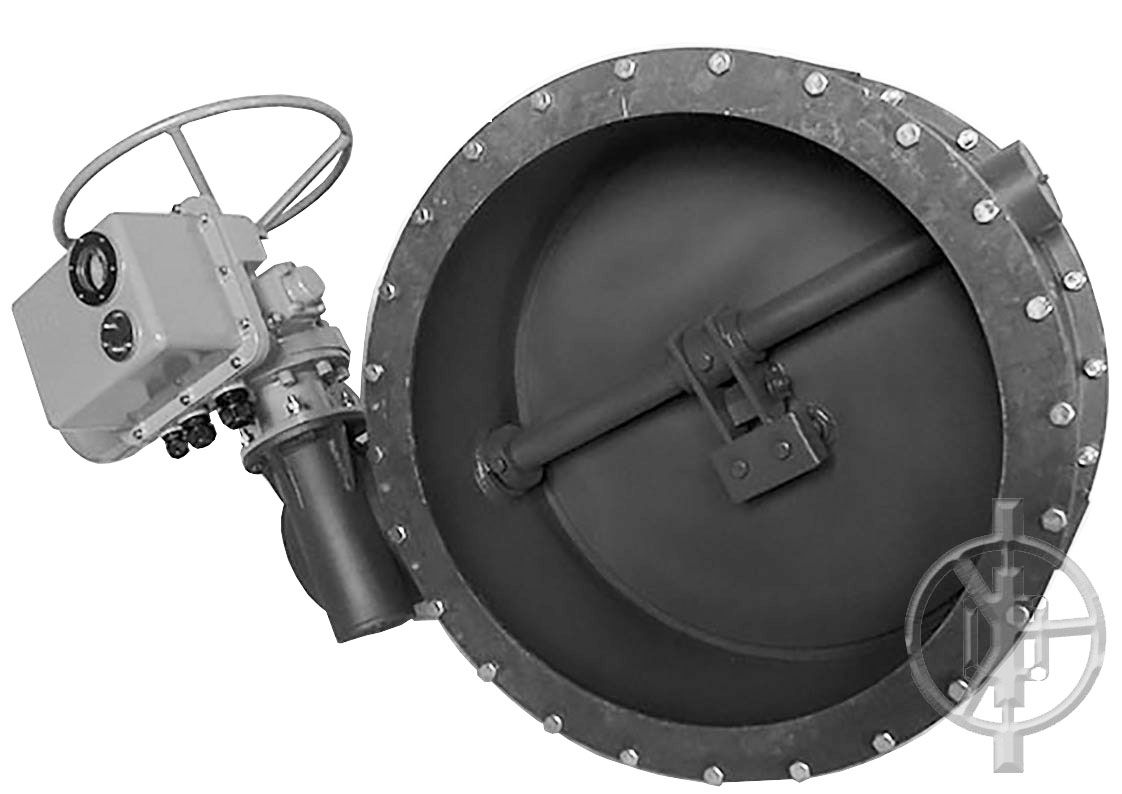

Клапаны герметические фланцевые жаростойкие ГК ИАУ (ОЗ) с электроприводом​

Клапаны герметические вентиляционные ГК ИАУ (ОЗ)01014 с электроприводом производства Опытного завода оборудования защитных сооружений являются аналогами ГК ИА 01014 .

Выпускаются по ТУ 28.14.11-002-52404267-2018

Назначение

Клапаны герметические вентиляционные жаропрочный ГК ИА 01014 комплектуются электропроводом. Устанавливаются клапаны на воздуховодах в помещениях ДЭЗ, где образуются выхлопные газы от дизелей, защитных сооружений гражданской обороны в качестве запорных устройств. Поэтому клапаны изготавливаются в жаропрочном исполнении и имеют повышенную прочность.

С помощью гермоклапанов нержавеющих ГК ИА с электроприводом происходит отключение помещений убежищ от попадания воздушного потока из наружной среды, а также надежного отсоединения одних помещений от других.

Условное обозначение гермоклапанов жаропрочных ГК ИА 01014 с электроприводом

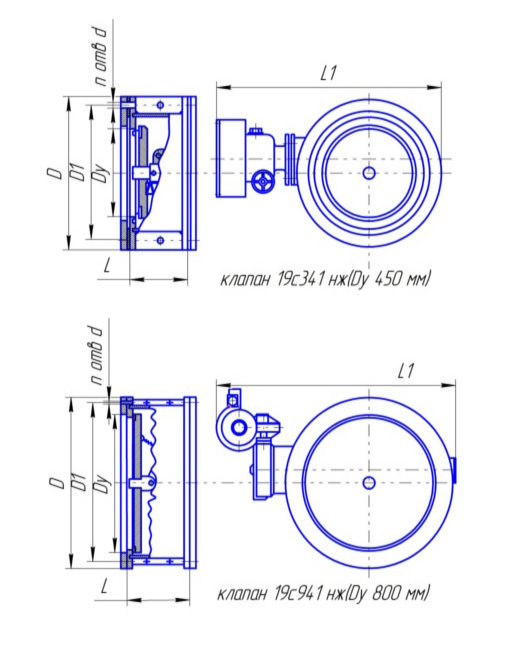

Состав клапана герметического ГК ИА 01014 с электроприводом указан на рисунке:

1. Корпус

   Через корпус клапана при открытом затворе - тарели проходит воздух, при закрытом затворе воздух не имеет возможность пройти дальше по вентиляционным системам. Корпус имеет сварную конструкцию.

2. Тарель или затвор

   Тарель является запорным механизмом, которое герметично обеспечивает перекрытие проходного сечения клапана

3. Рычаг

   С помощью рычага происходит поджимания тарели к уплотнительной поверхности корпуса

4. Ось

   С помощью оси происходит соединение тарели и рычага

5. Пружина

   Пружина предназначена для стабилизации тарели на потоке, с помощью пружины происходит открытие и закрытие клапана. При необходимости пружины в клапане ГК ИА регулируются с помощью винтов

6. Вал

   С помощью вала передается движение от привода через рычаг тарели

7. Конструкция электропривода клапана ГК ИА 01014 обеспечивает дистанционную или местную сигнализацию крайних положений тарели Открыто – Закрыто и автоматическую остановку тарели клапана при достижении крайних положений и при превышении установленного крутящего момента. Работа клапана при вертикальном и наклонном расположении вала обеспечивается с помощью кольца 8, которое закрепляется к валу с помощью штифта. Кольцо служит упором для подшипника.

Технические характеристики герметических клапанов жаропрочных ГК ИА 01014 с электроприводом указаны в таблице 1.

Условия эксплуатации герметических клапанов жаропрочный ГК ИА 01014 с электроприводом указаны в таблице 2

Таблица 2. Условия эксплуатации герметических клапанов жаропрочные ГК ИА 01014 с электроприводом

Цена гермоклапаны жаропрочные ГК ИА 01014 с электроприводом зависит от марки и рассчитывается с ндс.

Доставка осуществляется транспортной компанией по договоренности с заказчиком либо за счет поставщика, либо за счет заказчика.

Завод-изготовитель вентиляционных клапанов жаропрочный ГК ИА 01014 с электроприводом гарантирует качество поставленного изделия в рамках гарантийного срока хранения и правильной эксплуатации, согласно паспорту на изделие.

Специалисты завода готовы провести техническое обслуживание гермоклапанов жаропрочных ГК ИА клапанов на месте, при необходимости провести ремонт или заменить вышедшие детали.

Купить клапан герметический жаропрочный ГК ИА с электроприводом можно через заказ или обратную связь или связаться с нашим сотрудником любым удобным для Вас способом.

Завод-изготовитель имеет право вносить изменения в конструкцию не влияющие на защитные и герметические свойства изделия.
