Клапаны вентиляционные с электроприводом

Клапаны герметические вентиляционные унифицированные фланцевые с электроприводом выпускаются по ТУ 28.14.11-001-52404267-2018. Семейство моделей и артикулы — на карточке гк иа (карточка серии).

Маркер гк иа.\\\\n

Назначение

Клапаны 01012 и 01009 с электроприводом являются аналогами исполнений 01012 и 01009 комплектуются электропроводами. Устанавливаются данные клапаны на воздуховодах вентиляционных систем защитных сооружений гражданской обороны в качестве запорных устройств.

С помощью герметических клапанов происходит отключение помещений убежищ от попадания воздушного потока из наружной среды, а также надежного отсоединения одних помещений от других.

Условное обозначение клапанов герметических

Состав клапанов 01012 и 01009 с электроприводом указан на рисунках 1 и 2 состоят из:

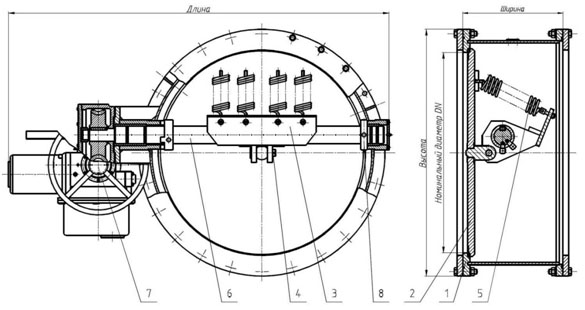

Клапан 01009 с электроприводом

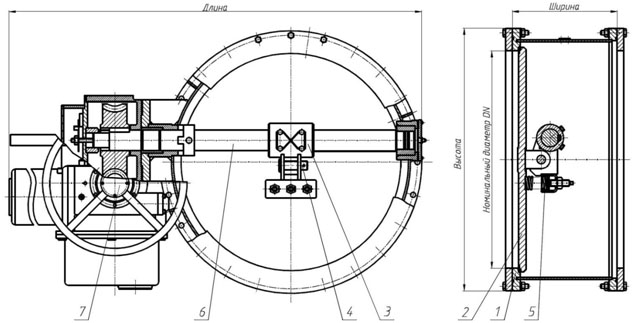

Клапан 01012 с электроприводом

\\\\n
1. \\\\n

   Корпус

   \\\\n

   Через корпус клапана при открытом затворе - тарели проходит воздух, при закрытом затворе воздух не имеет возможность пройти дальше по вентиляционным системам.

   \\\\n
\\\\n
2. \\\\n

   Тарель или затвор

   \\\\n

   Тарель является запорным механизмом, которое герметично обеспечивает перекрытие проходного сечения клапана

   \\\\n
\\\\n
3. \\\\n

   Рычаг

   \\\\n

   С помощью рычага происходит поджимания тарели к уплотнительной поверхности корпуса

   \\\\n
\\\\n
4. \\\\n

   Ось

   \\\\n

   С помощью оси происходит соединение тарели и рычага

   \\\\n
\\\\n
5. \\\\n

   Пружина

   \\\\n

   Пружина предназначена для стабилизации тарели на потоке, с помощью пружины происходит открытие и закрытие клапана. При необходимости пружины в клапане регулируются с помощью винтов

   \\\\n
\\\\n
6. \\\\n

   Вал

   \\\\n

   С помощью вала передается движение от привода через рычаг тарели

   \\\\n
\\\\n
7. \\\\n

   Электропривод

   \\\\n

   Привод электрический предназначен для передачи вращения на вал с помощью подключения к электросети. Конструкция электропривода позволяет осуществлять дистанционную или местную сигнализацию крайних положений тарели Открыто – Закрыто», а также автоматическую остановку тарели клапана при достижении крайних положений и при превышении установленного крутящего момента

   \\\\n
\\\\n
8. \\\\n

   Кольцо на клапанах DN 800, 1000, 1200 применяется как упорный подшипник.

   \\\\n
\\\\n

Цена клапана герметического ИАУ 01012 или ИАУ 01009 зависит от его марки и рассчитывается с ндс.

Доставка осуществляется транспортной компанией по договоренности с заказчиком либо за счет поставщика, либо за счет заказчика.

Завод-изготовитель вентиляционных клапанов серии гарантирует качество поставленного изделия в рамках гарантийного срока хранения и правильной эксплуатации, согласно паспорта на изделие.

Специалисты завода готовы провести техническое обслуживание клапанов на месте, при необходимости провести ремонт или заменить вышедшие детали.

Завод-изготовитель имеет право вносить изменения в конструкцию не влияющие на защитные и герметические свойства изделия.
