10 исполнений · арт. 1718-2370, 1718-2371, 1718-2372, 1718-2373, 1718-2374, 1718-2375, 1718-2376, 1718-2377, 1718-2378, 1718-2379
Клапаны избыточного давления модернизированные КИДм
ТУ 28.14.11-004-52404267-2018
Назначение.
Клапаны избыточного давления (подпора) КИДм ОЗ) модернизированные, предназначенные для автоматического поддержания постоянно заданного избыточного давления (подпора) в помещениях и для обеспечения перетекания воздуха из одного помещения в другое только в одном направлении.
Клапан избыточного давления тип КИДм предназначены для работы в среде чистого воздуха (воздух вентиляционных систем).
Клапаны избыточного давления антикоррозионного исполнения КИДм-150А предназначены для работы в среде, содержащей агрессивные пары (выхлопные газы дизелей).

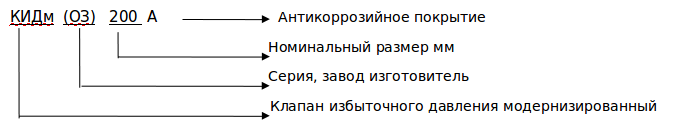

Условное обозначение
Технические характеристики КИДм (ОЗ)
|
Тип клапана |
Габаритные и присоединительные размеры (мм) |
Масса |
|||||
|
Dy |
D |
D1 |
d |
e |
(кг) |
||
|
КИДм-100 |
100 |
200 |
170 |
120 |
247 |
6,0 |
|
|
КИДм-150 |
150 |
275 |
240 |
144 |
320 |
9,5 |
|
|
КИДм-200 |
200 |
320 |
280 |
158 |
350 |
12,0 |
|
|
КИДм-300 |
300 |
385 |
358 |
207 |
451 |
16,5 |
|

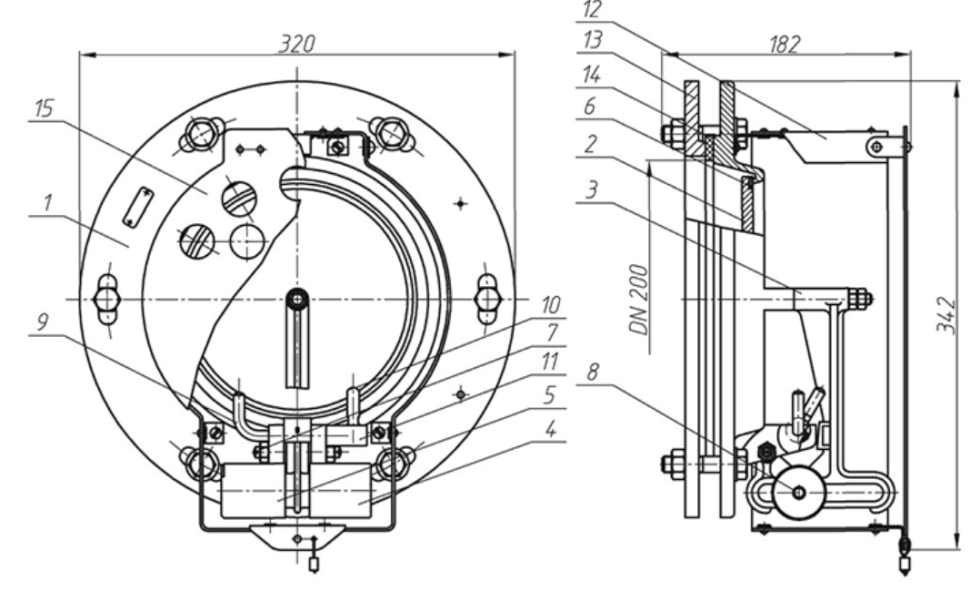

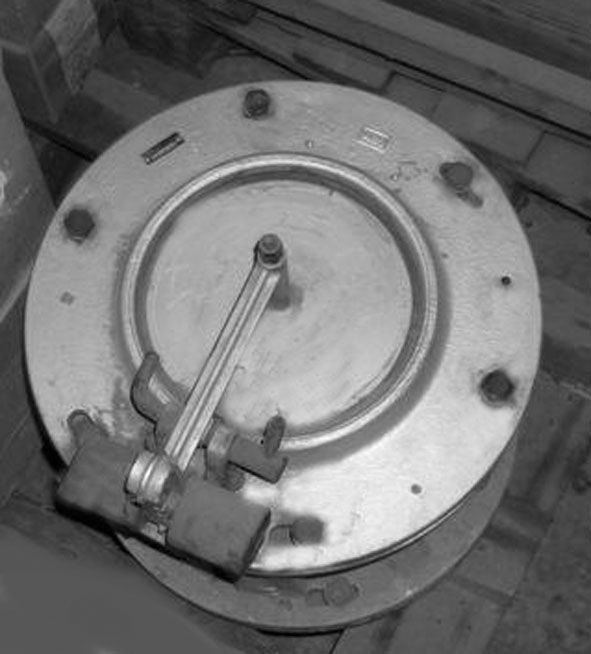

Кланан избыточного давления модернизированный КИДм (ОЗ). Общий вид
1-Корпус, 2-Тарель , 3-Рычаг, 4-Противовес правый, 5-Противовес левый, 6-Уплотнительная прокладка, 7-Специальный винт, 8-Винт, 9-Запорный рычаг, 10-Ручка, 11-Фиксатор, 12-Кожух, 13-Фланец, 14-Прокладка, 15-Крышка кожуха
Исполнения
КИДм-200
КИДм-300
КИДм-400
КИДм-500
КИДм-150 А
КИДм-200 А
КИДм-300 А
КИДм-400 А
КИДм-500 А
