Клапаны-расходомеры-отсекатели КРО​

Назначение:

Клапана предназначены для определения расхода воздуха при работе вентиляторов типа ЭРВ 600/300 с ручным приводом и перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.

Устройство и принцип работы:

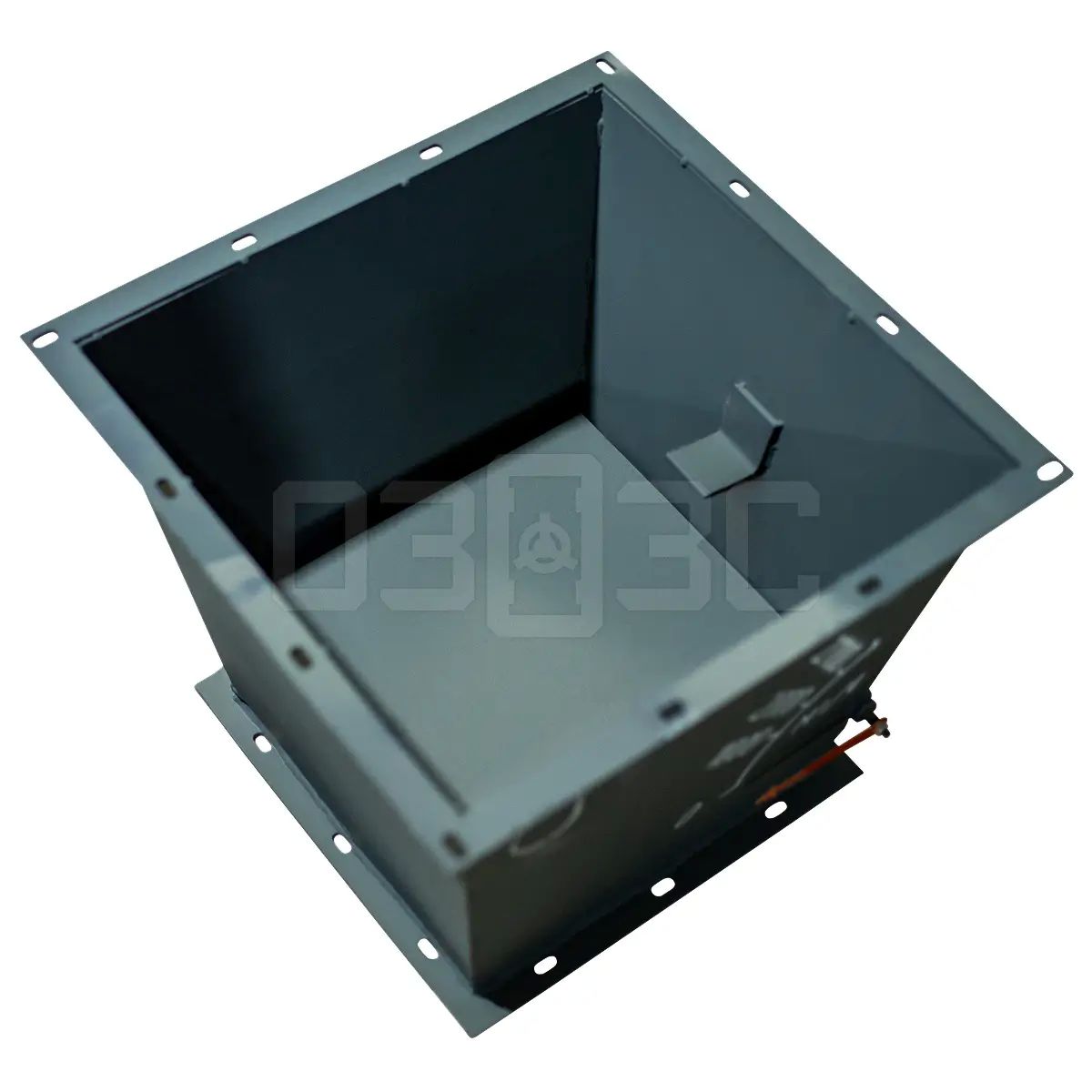

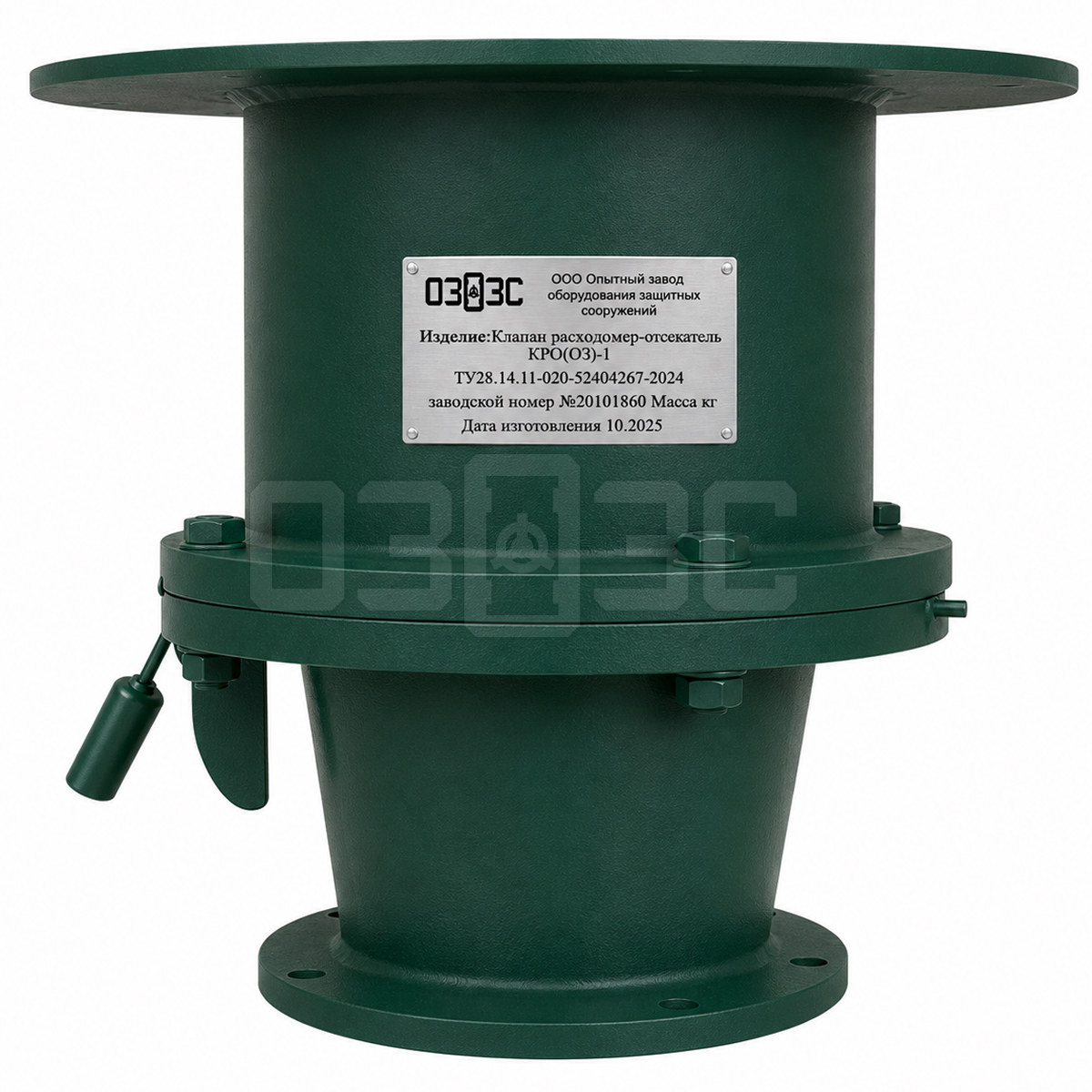

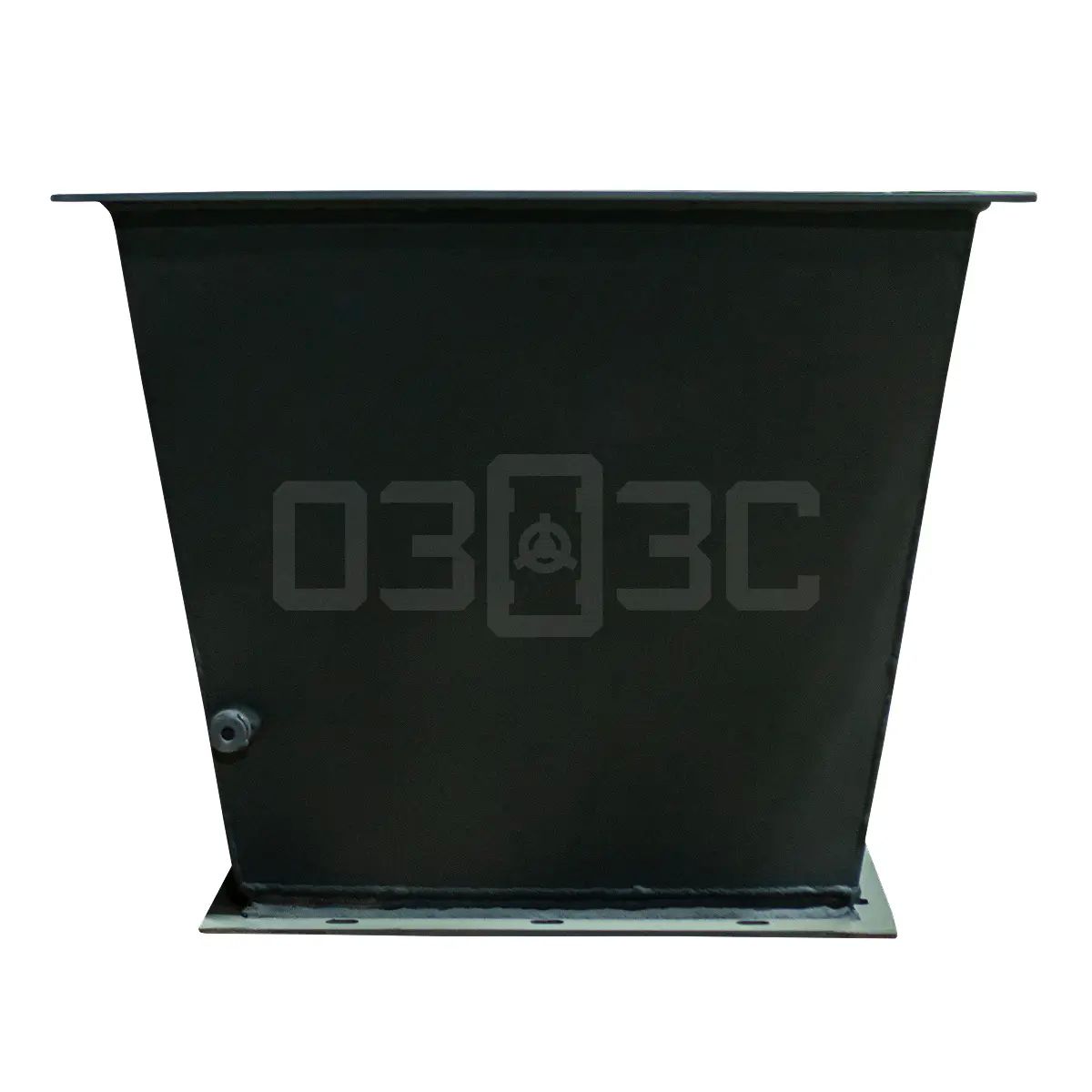

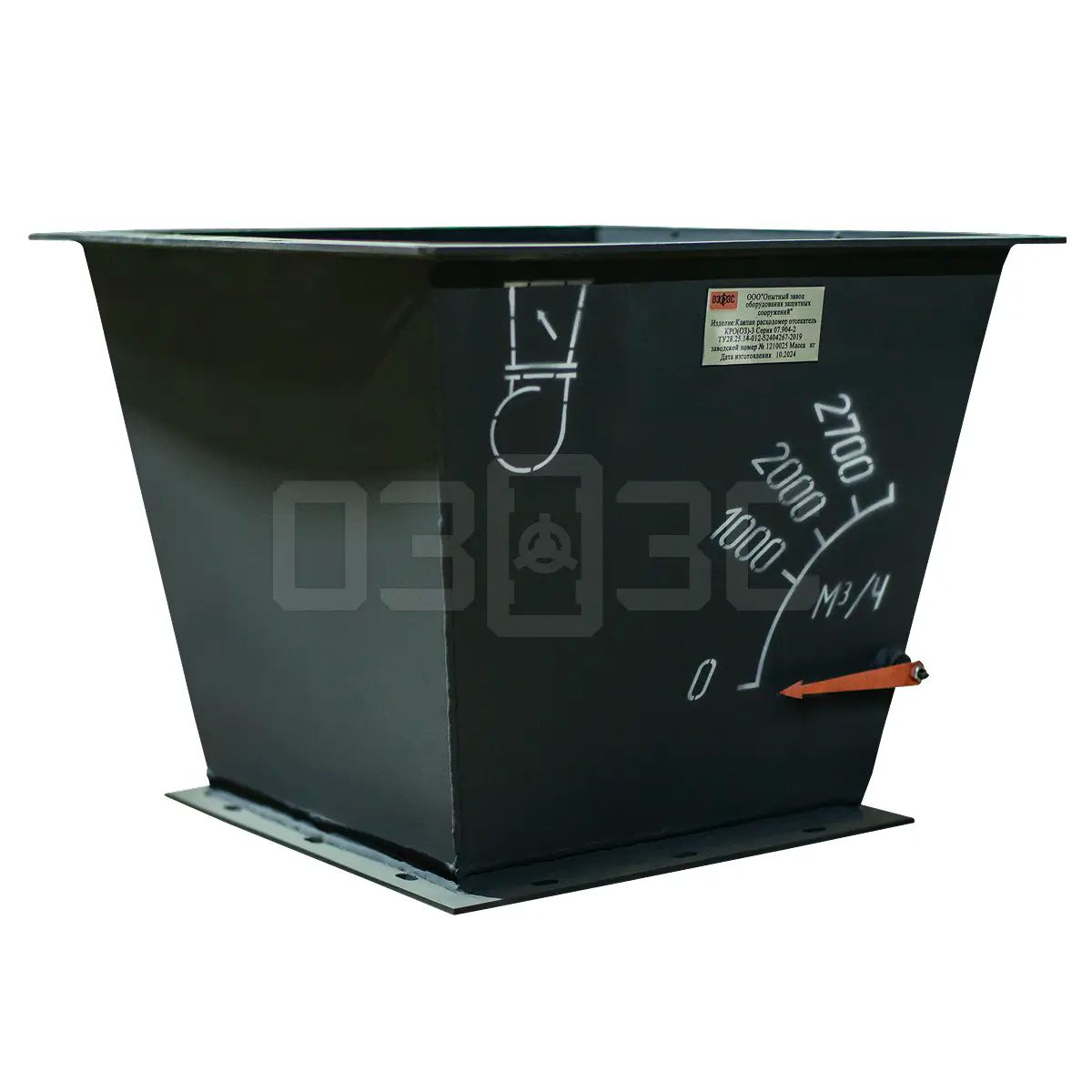

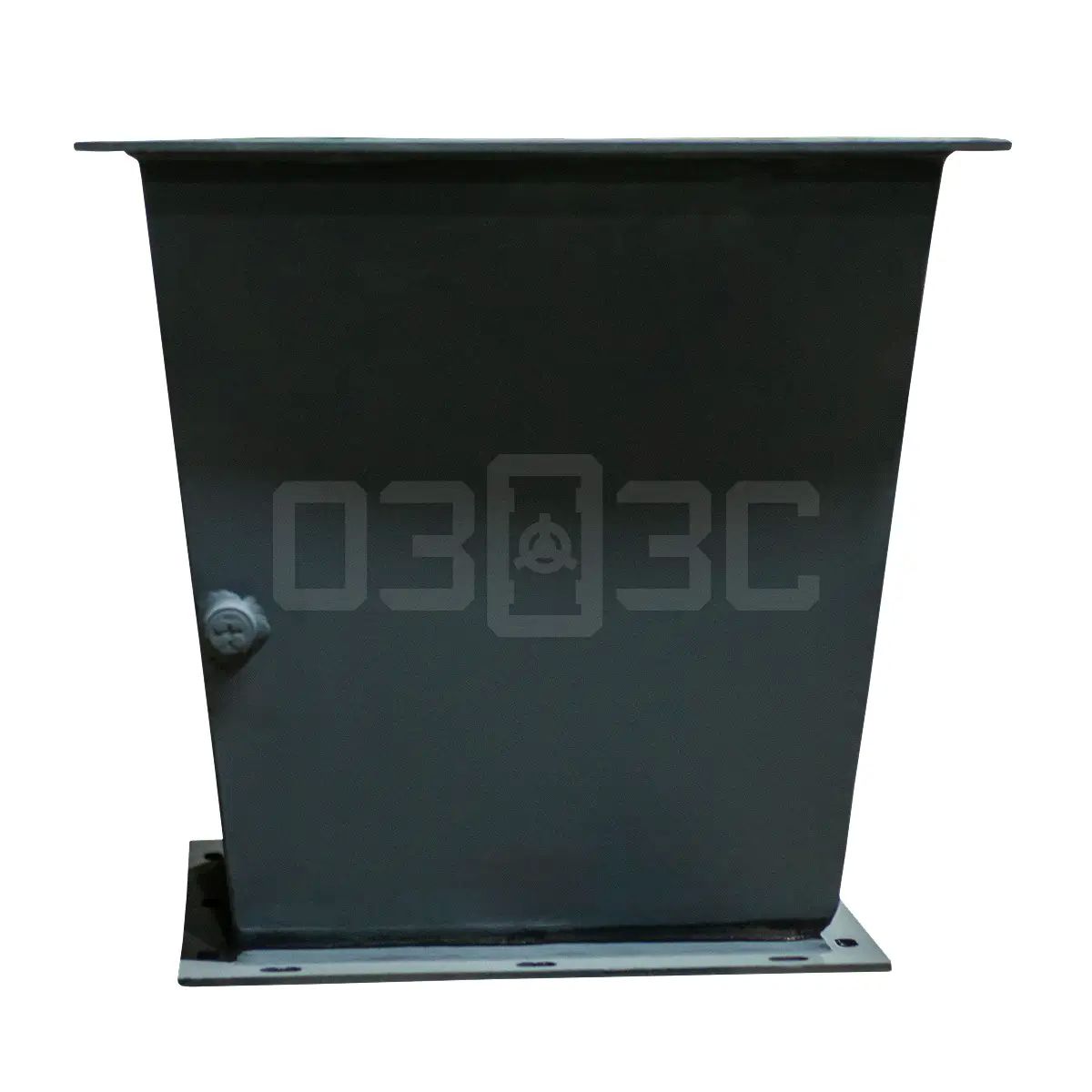

Клапан-расходомер отсекатель КРО-1 монтируется к выходному патрубку вентилятора ЭРВ 600/300.

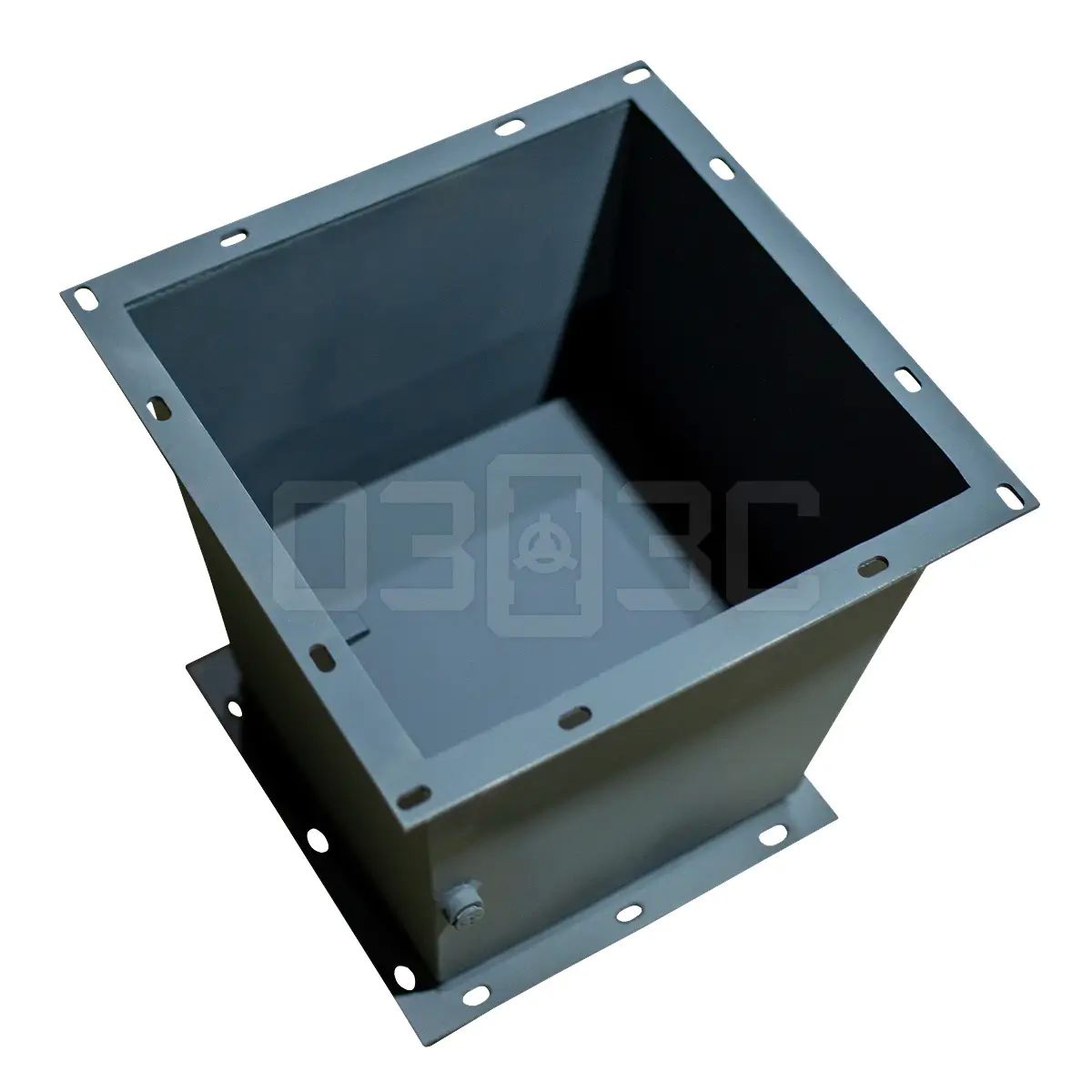

Клапан состоит из металлического корпуса с диффузором и рабочей части, установленной на стальном фланце.

Ось - она же одновременно указатель расхода воздуха - устанавливается в выточках фланца на втулках. Для плотного прилегания створок к корпусу во фланце по всей внутренней стороне выполнена расточка, что позволяет достигнуть полного исключения перетока воздуха через корпус выключенного вентилятора.

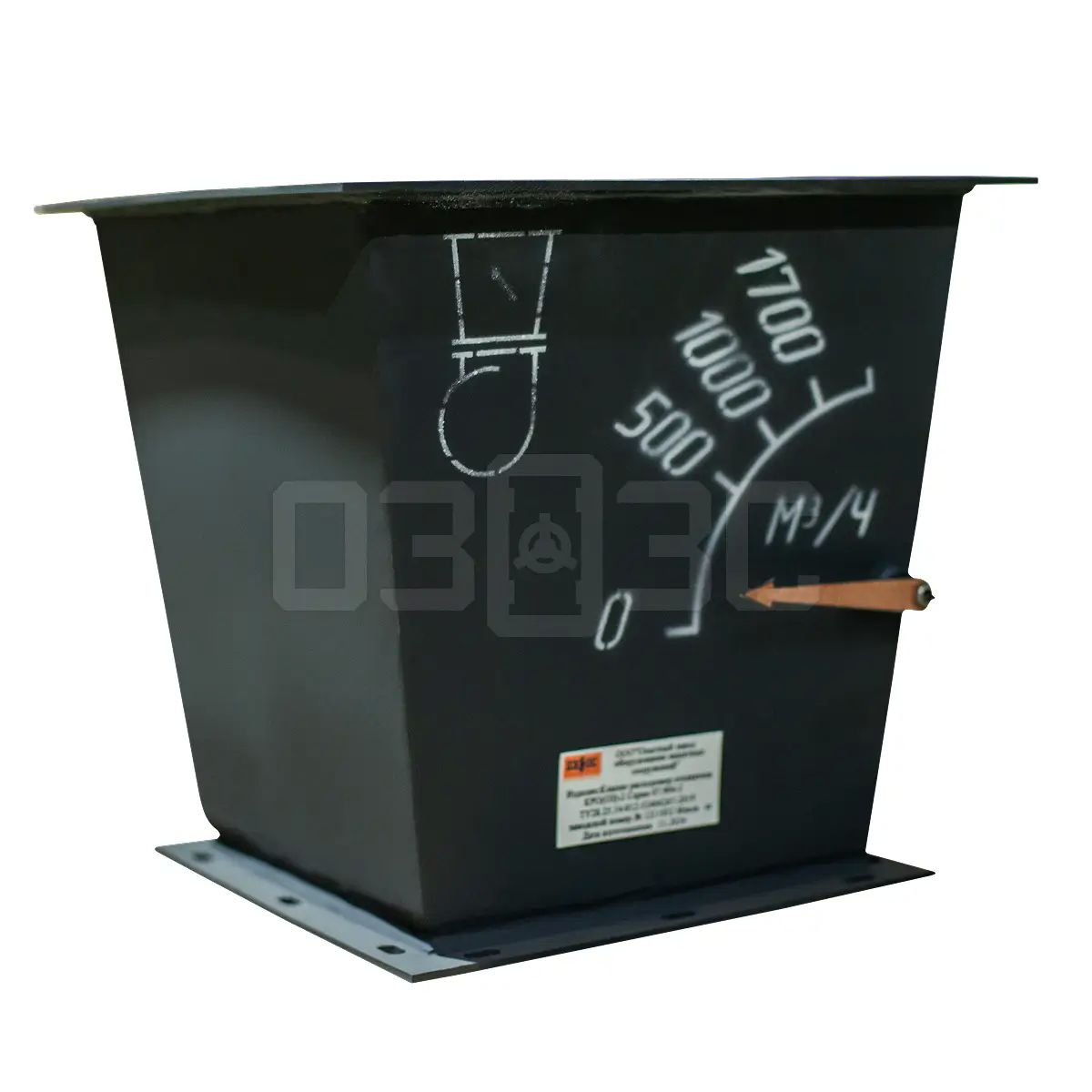

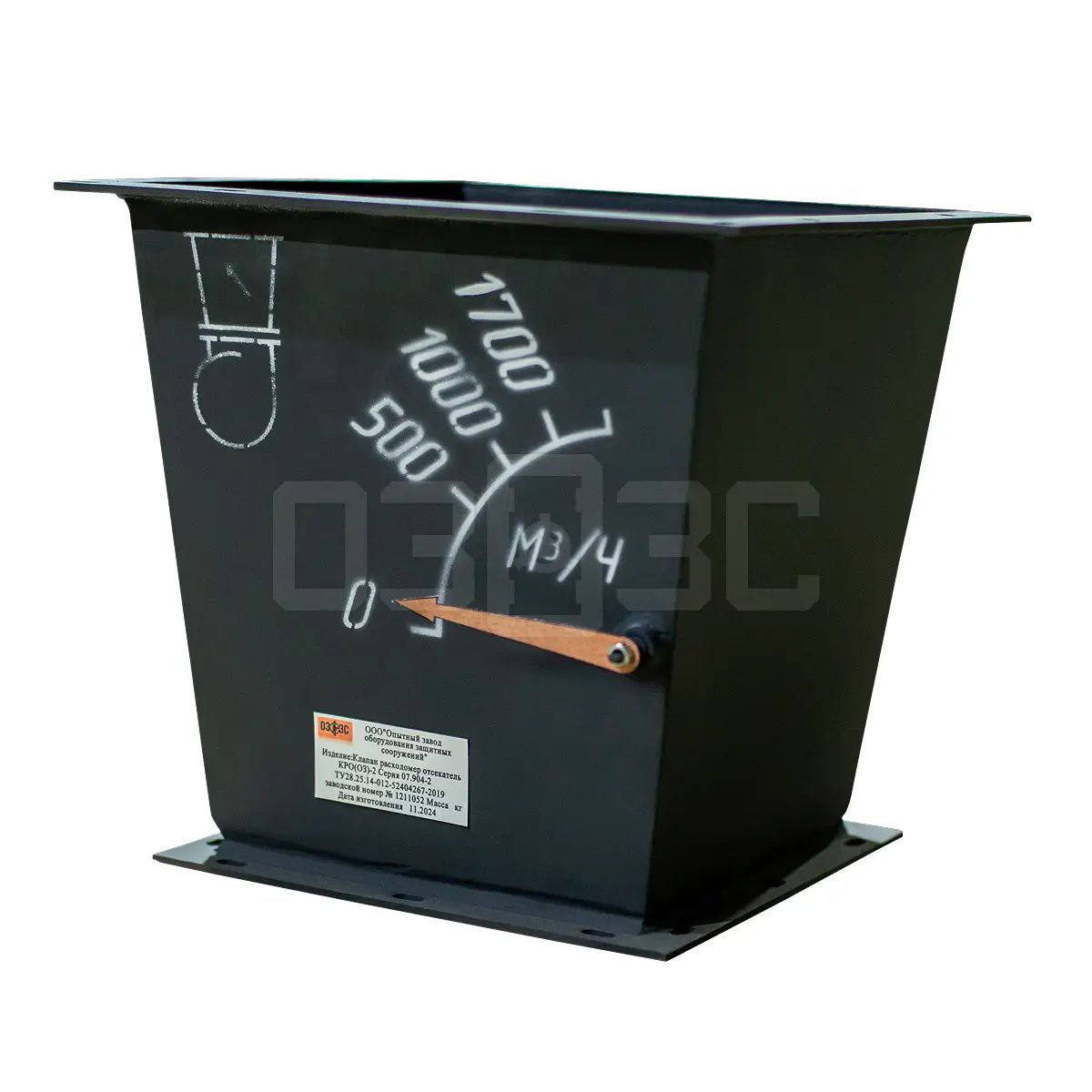

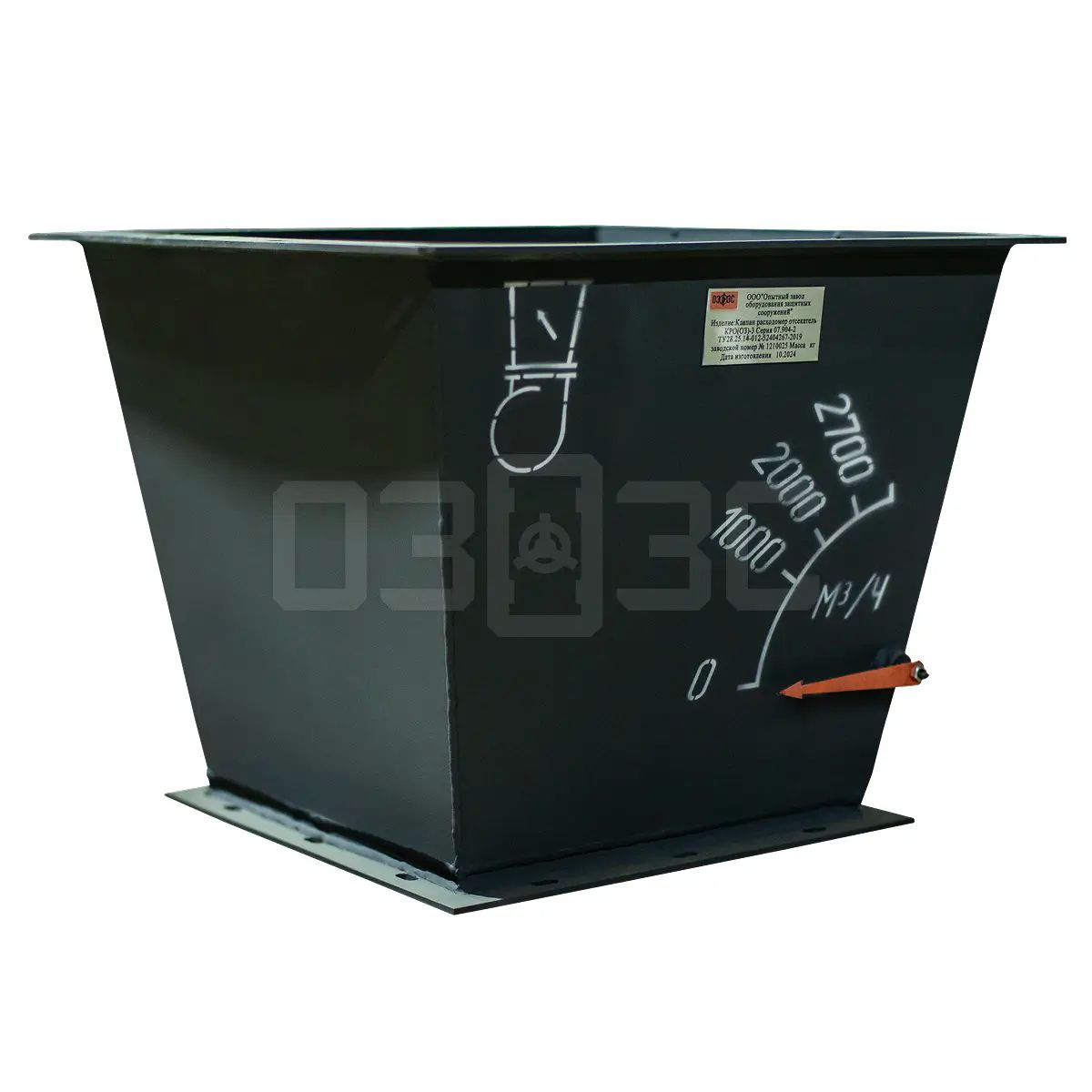

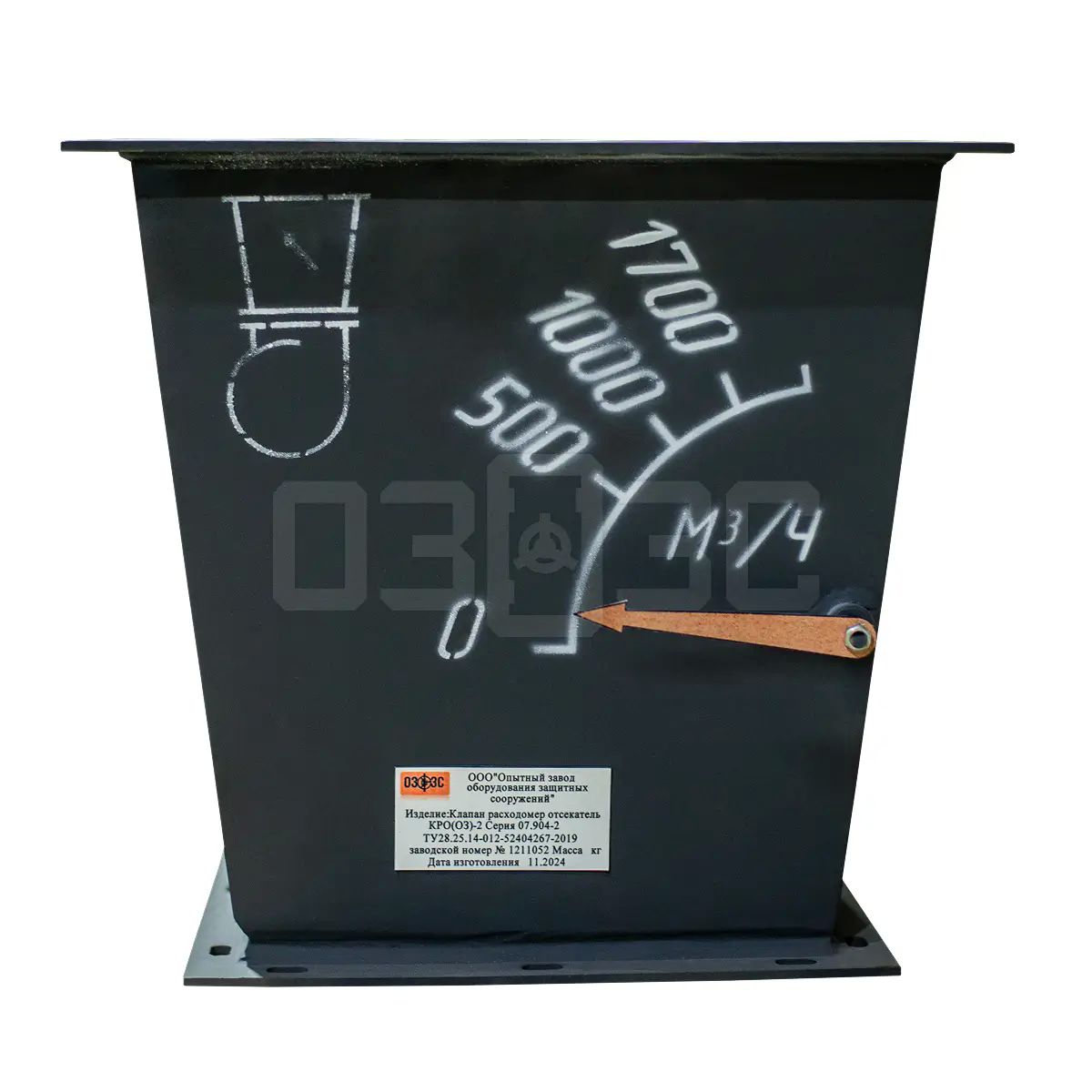

При включении приточной системы вентиляции в рабочий режим, створки под действием динамического давления воздушного потока плавно открываются, при этом ось - указатель расхода устойчиво показывает производительность вентилятора как при

электрическом, так и при ручном приводе.

Если движение воздуха прекращается, створки под действием силы тяжести противо­весов и собственного веса опускаются и закрывают сечение корпуса клапана. Противовесы обеспечивают плавность открытия рабочего органа при действии воздушного потока и быстрое надежное закрытие сечения клапана при отключении вентилятора.

Испытания показали, что хорошие аэродинамические характеристики клапана достига­ются при наложении створок относительно вертикальной оси под углом 8-10°. В этом случае створки устойчивы против динамического потока и создают наименьшее аэродинамическое сопротивление. Для их фиксации в этом положении в корпусе клапана предусмотрен ограничитель хода створок, который одновременно служит для предотвращения возможности складывания их в одну сторону.

Для установки клапана на воздуховоде комплектов ФВК-1 и ФВК-2 на линейном участке воздуховода после напорного патрубка вентилятора необходимо вырезать отрезок воздуховода длиной, равной длине клапана с учётом толщины ответного фланца с уплотнительной прокладкой.

После приварки ответного фланца клапан устанавливается в нужное положение. Ре­зиновая муфта, соединяющая напорный патрубок вентилятора ЭРВ 600/300 с клапаном-расходомером отсекателем, фиксируется стяжными хомутами, входящими в комплект ФВК-1 и ФВК-2

Герметические клапаны · ДУ П/Р · ГК-2-100

Технические характеристики КРО (по паспортам ОЗОЗС)

Клапан-расходомер-отсекатель КРО (ОЗ)-1/-2/-3. Рабочая среда — воздух вентиляционных систем, t от −30 до +40 °C. Рр 0,005 МПа (0,05 кгс/см²).

Срок службы — 10 лет (по паспорту). Заявка: 8 800 100 6790.
