12 исполнений · арт. 232-2423, 232-2424, 232-2425, 232-2426, 232-2427, 232-2428, 232-2429, 232-2430, 232-2431, 232-2432, 232-2433, 232-2434

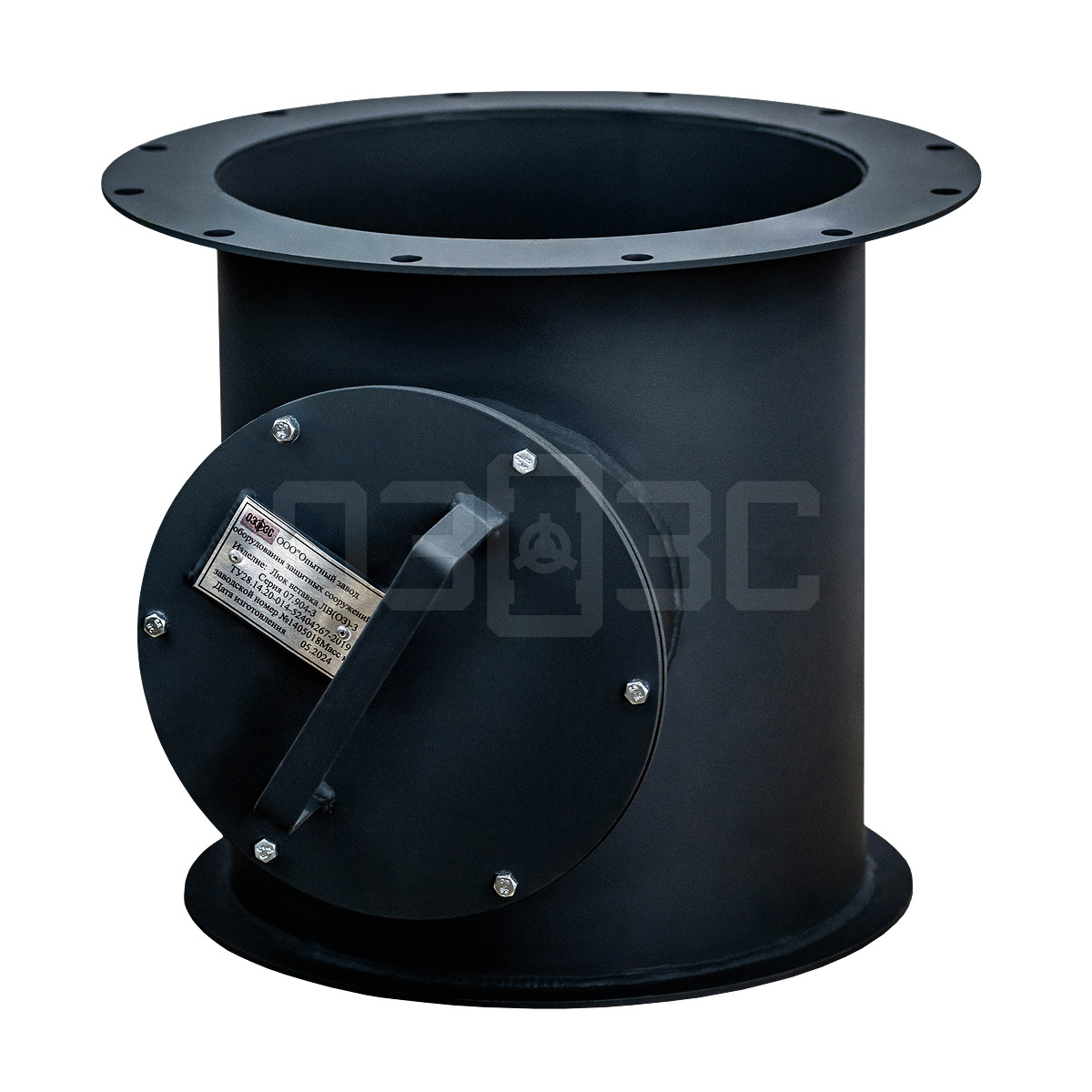

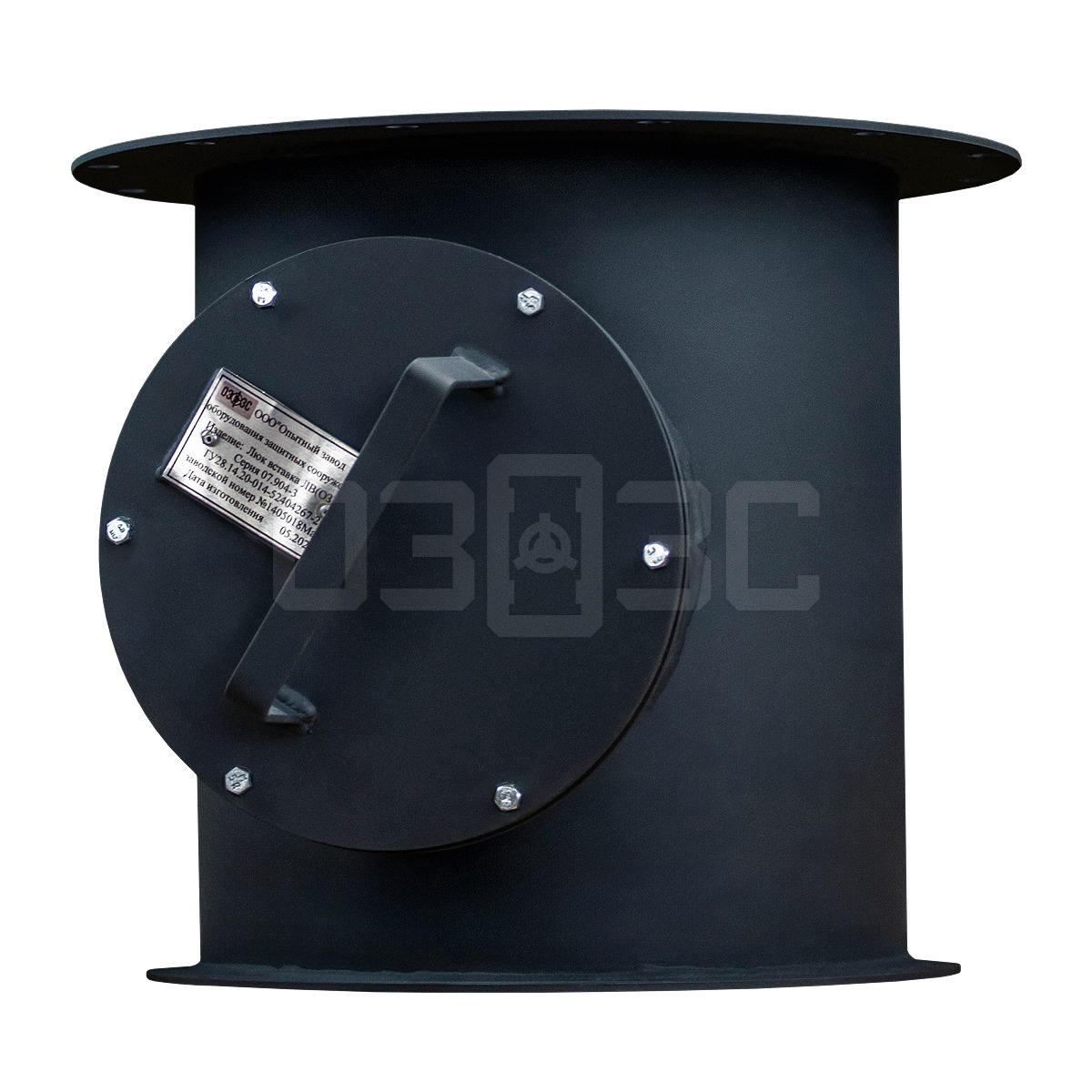

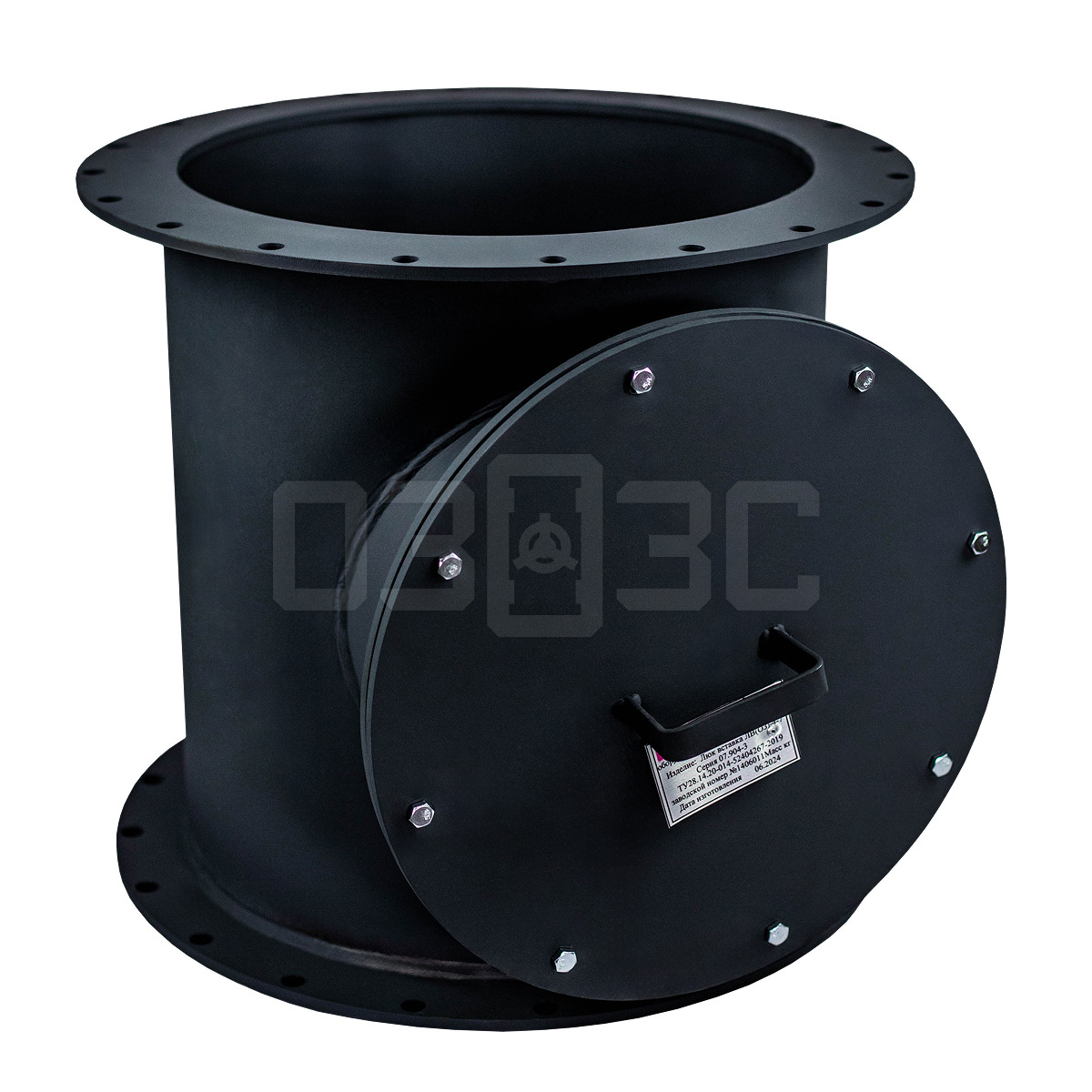

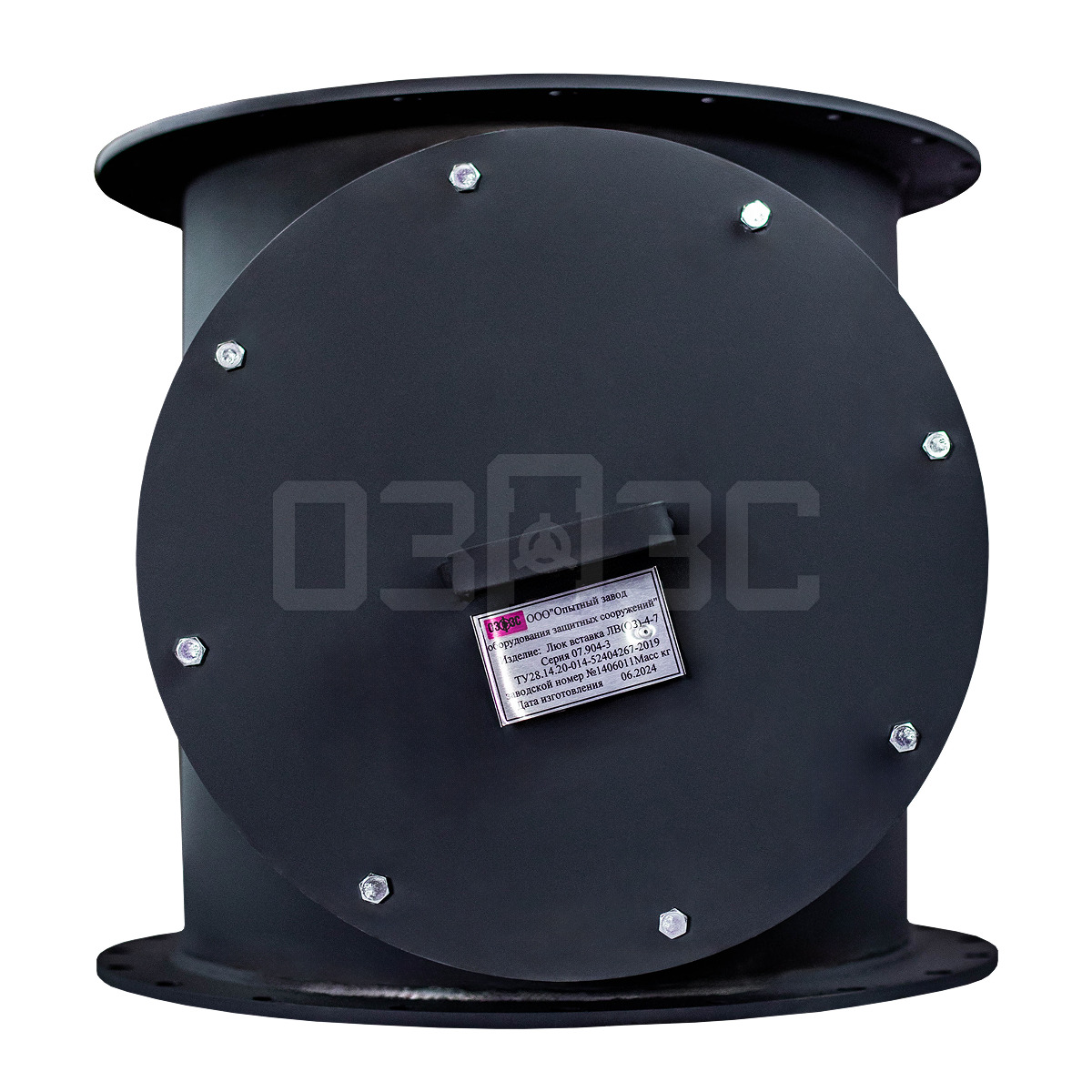

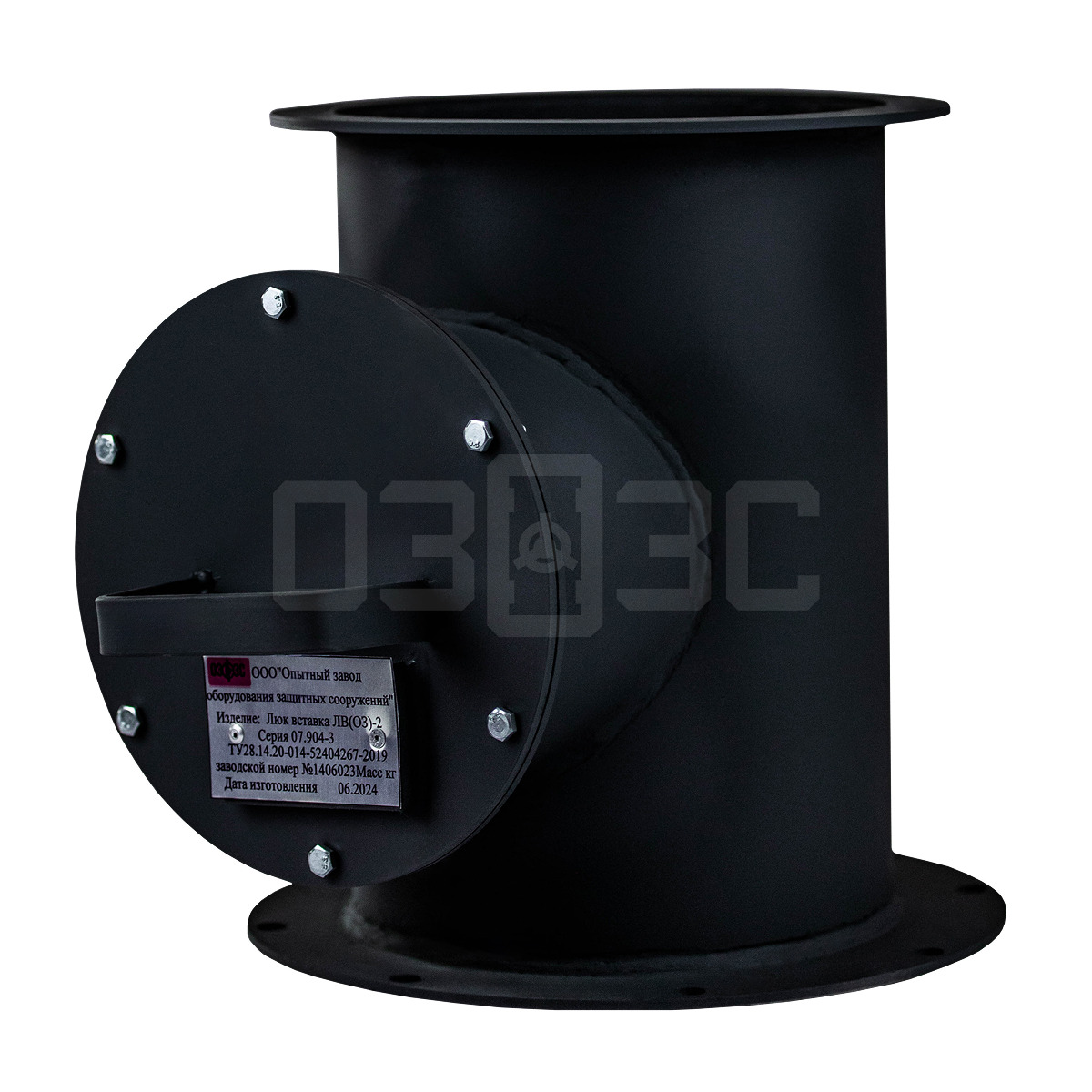

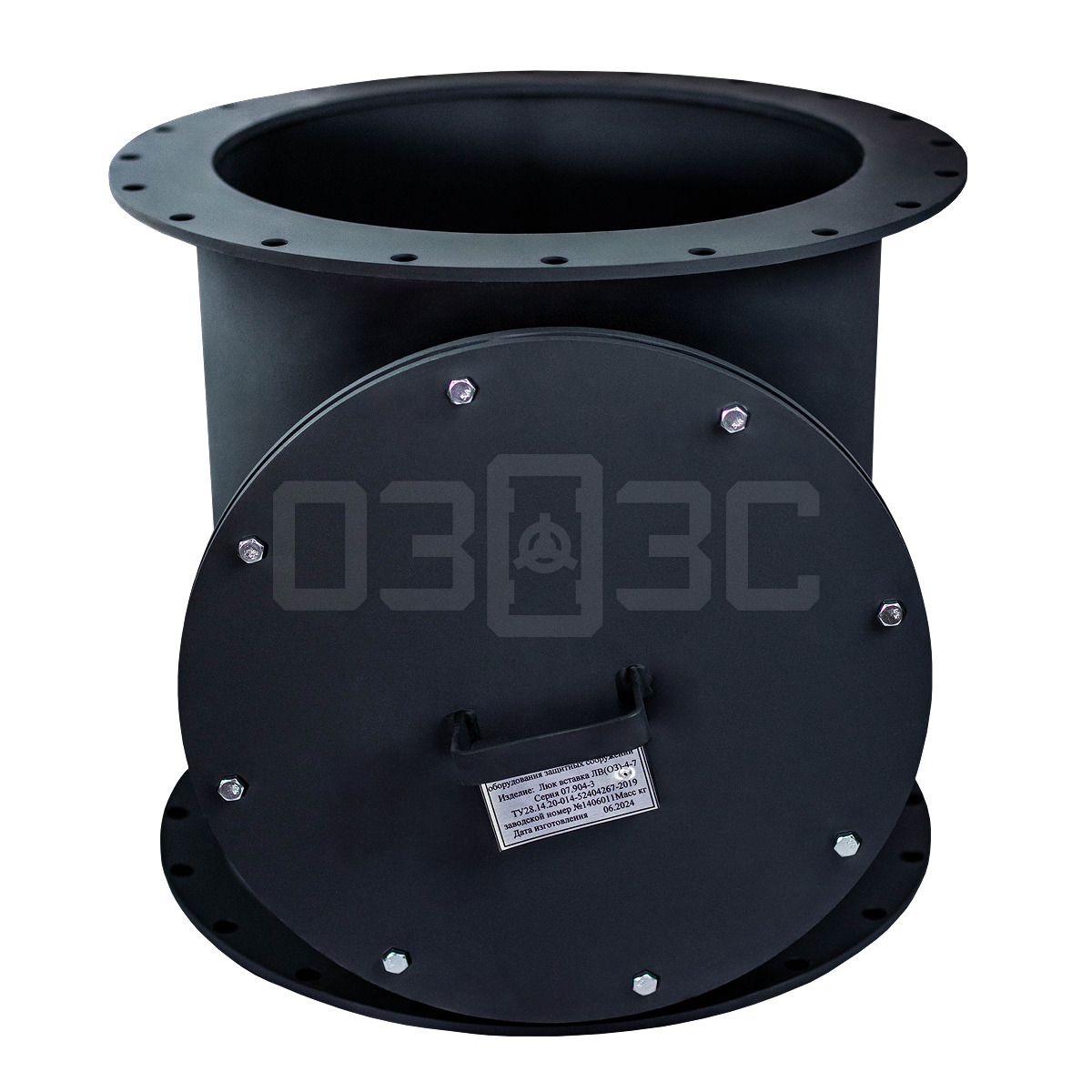

Люк вставки ЛВ
Назначение
Люк-вставки серии ЛВ (ОЗ) предназначены для установки на воздуховодах вентиляционных систем и трубопроводах выхлопных газов дизелей вплотную к герметическим клапанам для осмотра внутренней части гермоклапанов и очистки их от засоров.
Люк-вставки ЛВ изготавливаются согласно серии 07.904-3

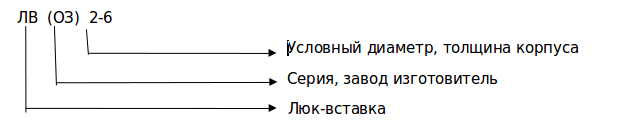

Условное обозначение
Ставни защитно-герметические типа СУ (ОЗ)-III-2 имеют следующий вид обозначения:
Условия эксплуатации расширительных камер ЛВ (ОЗ)
|
Рабочая среда |
Температура рабочей среды, °С |
Присоединение к воздуховоду |
|
Воздух вентиляционных систем |
От -30 до +300 |
Фланцевое с ответными фланцами |

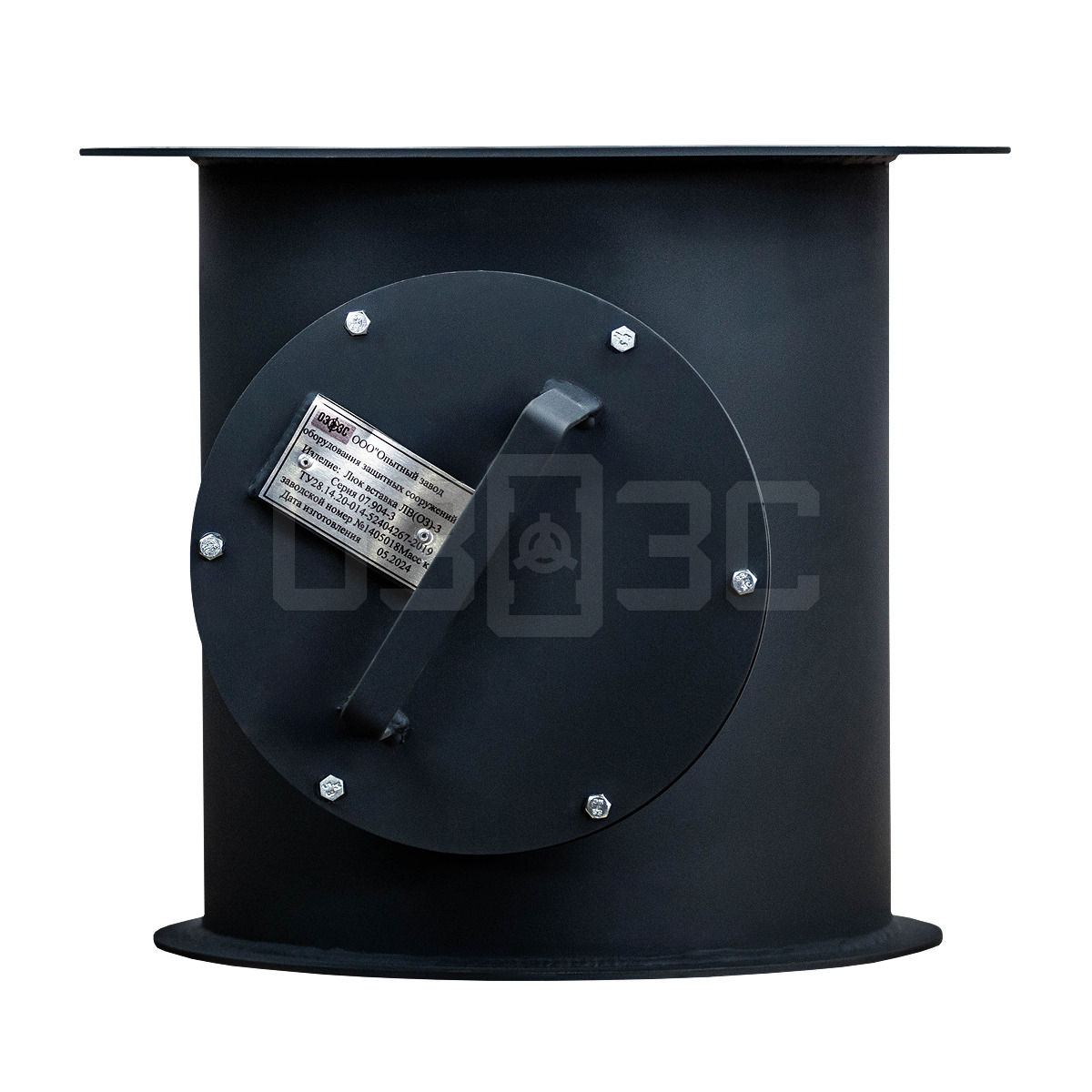

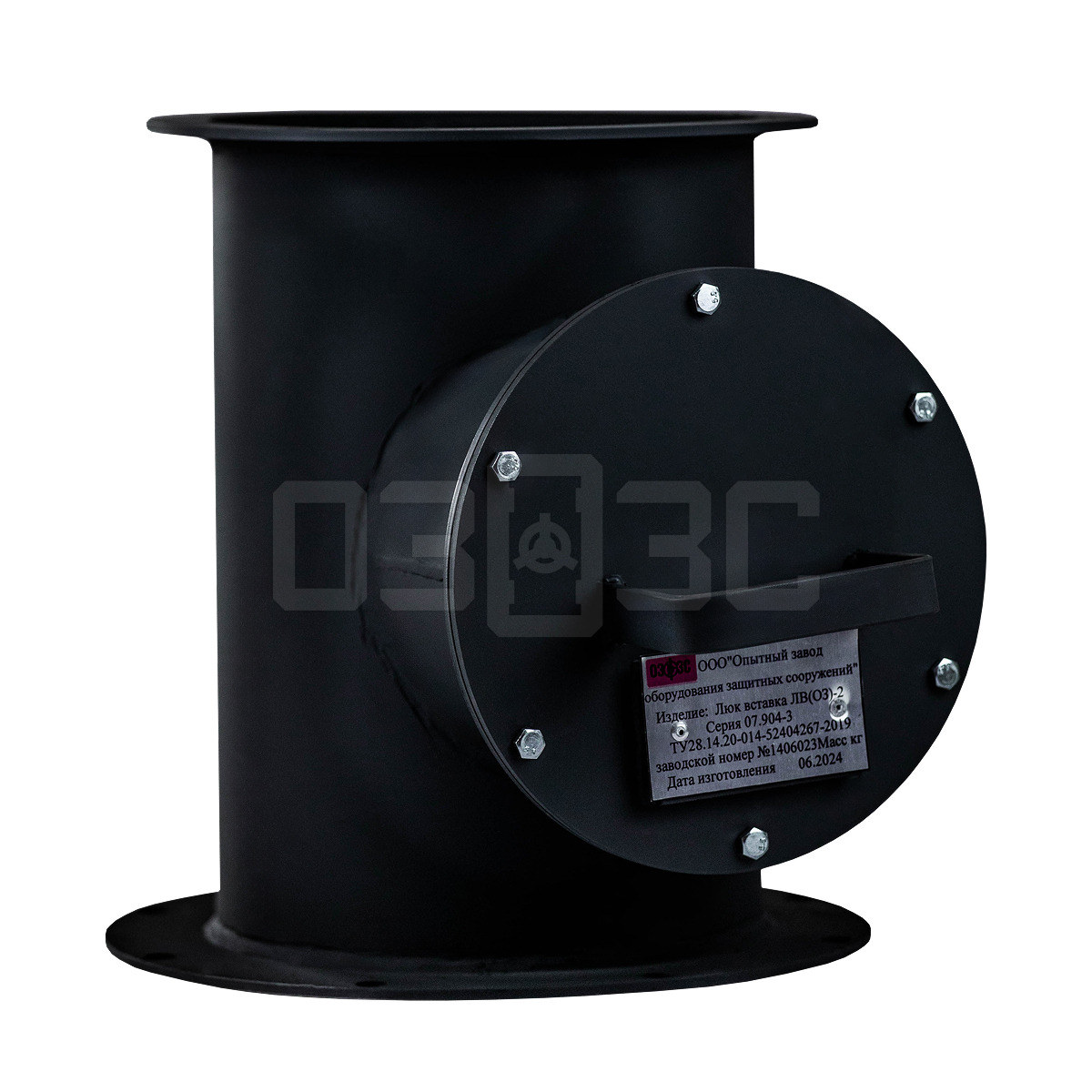

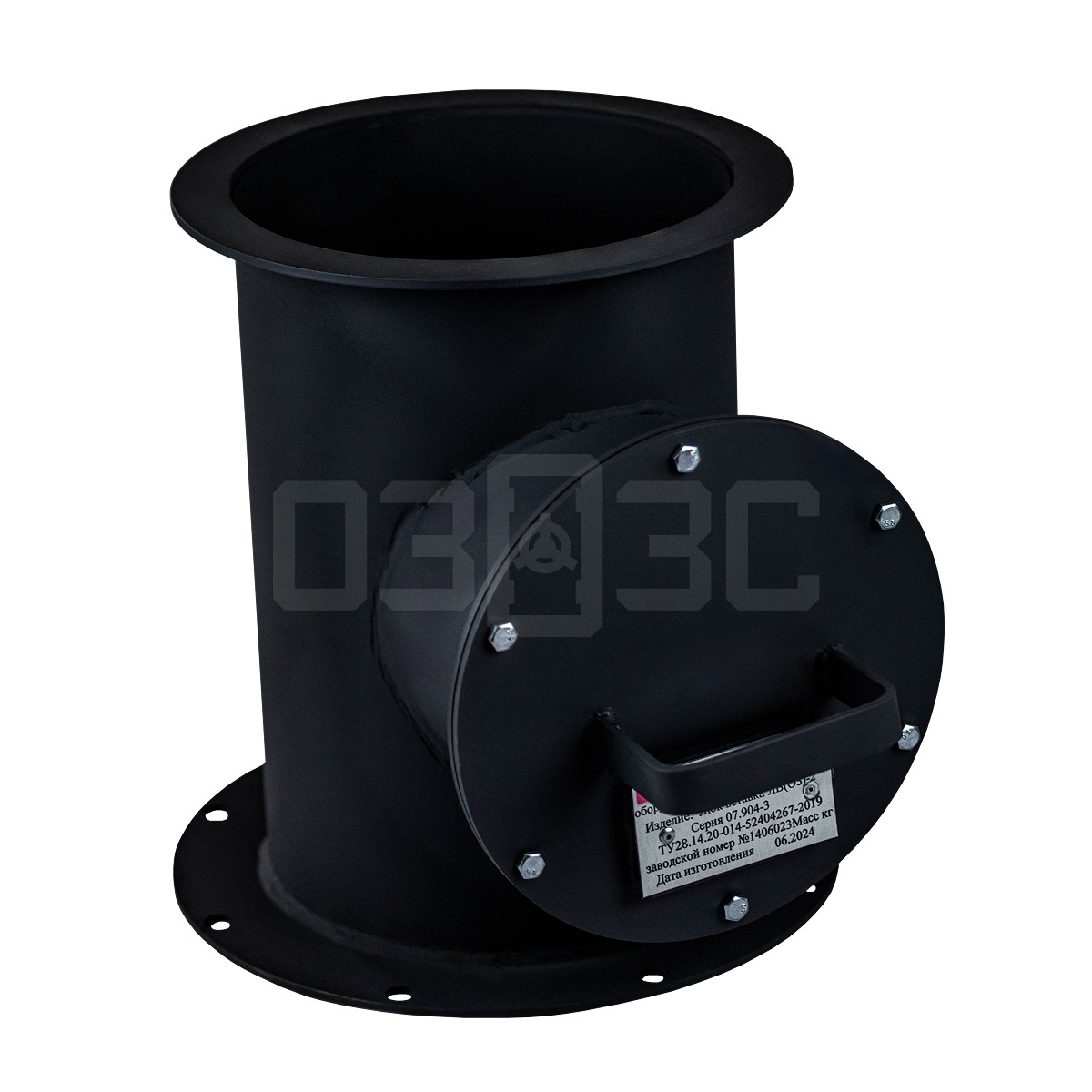

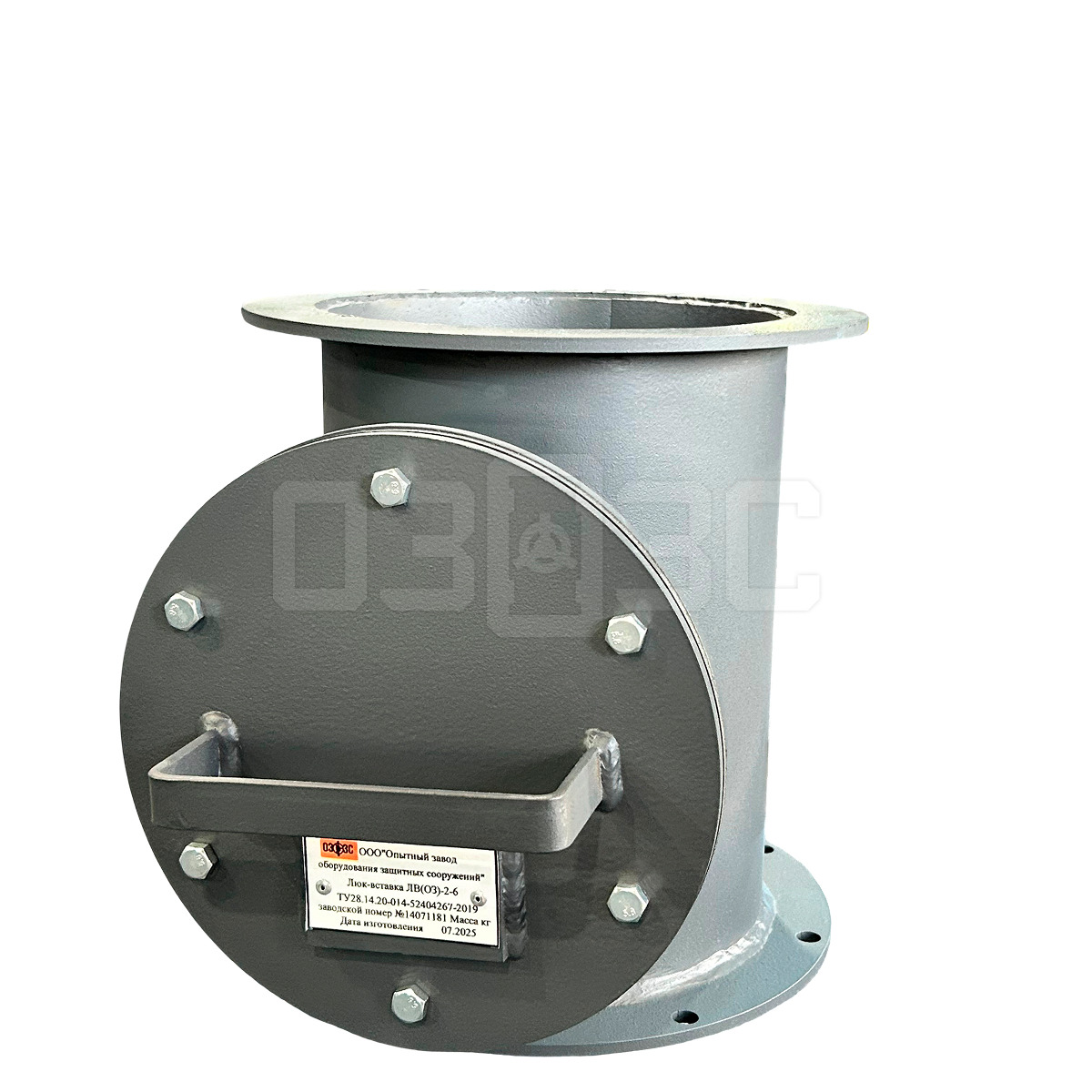

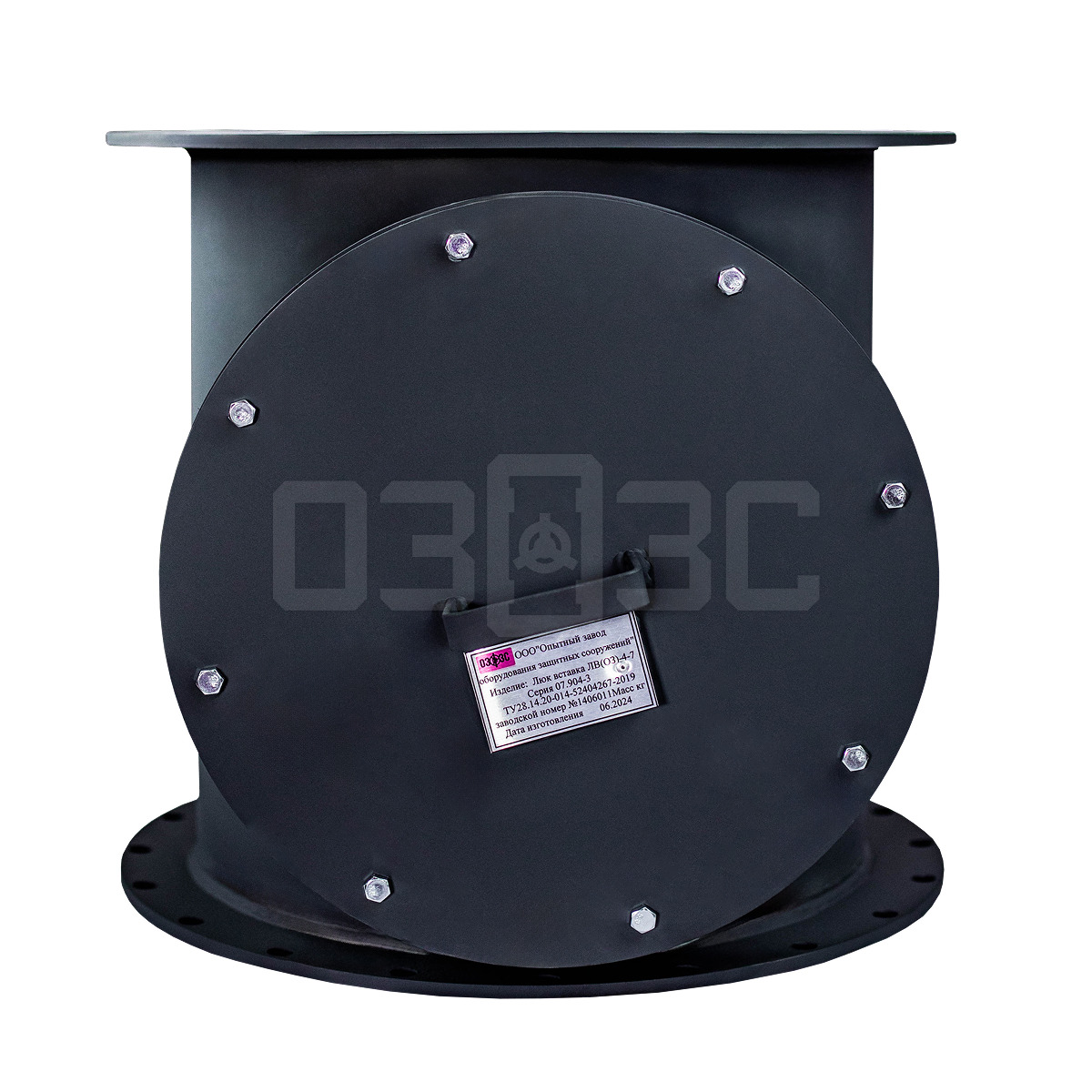

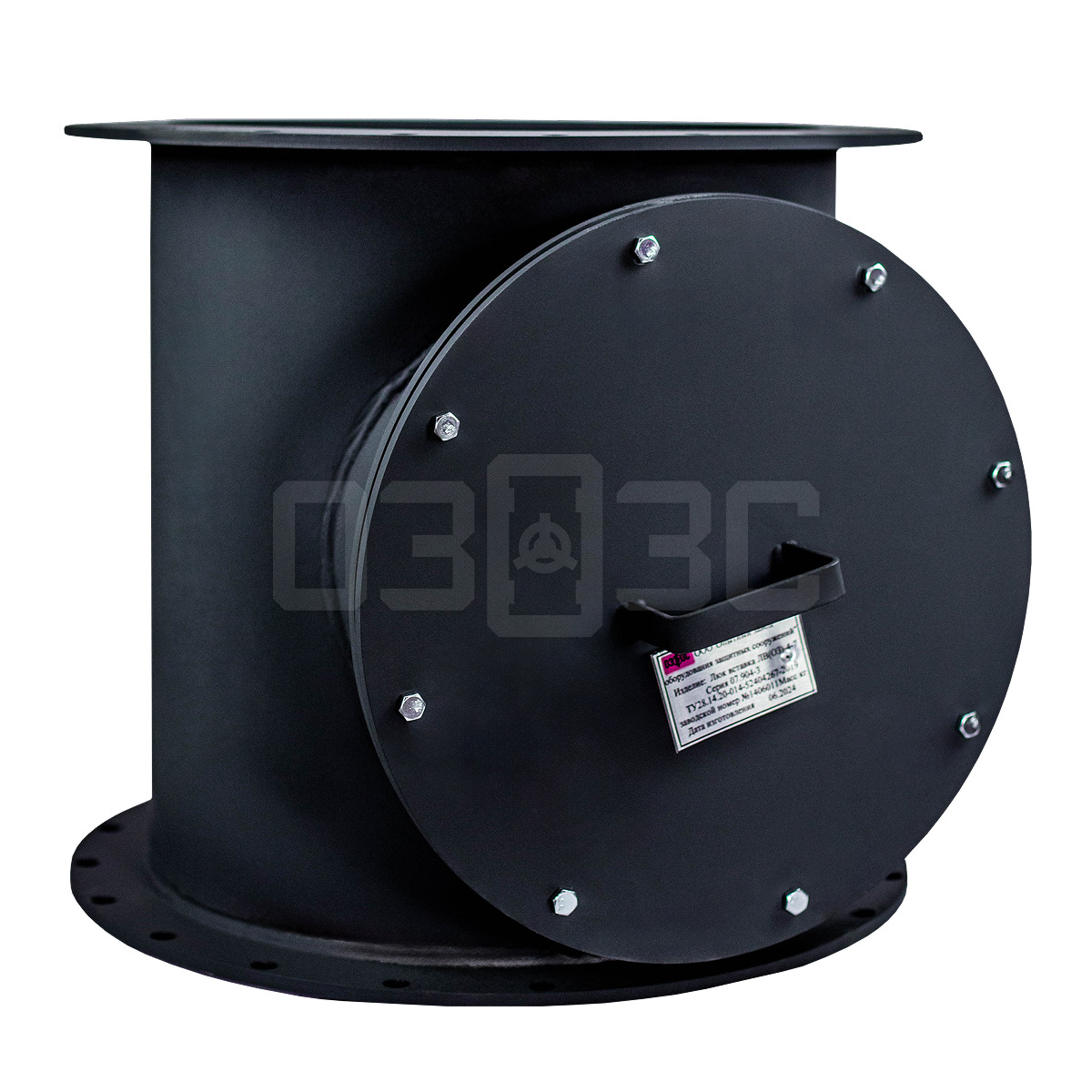

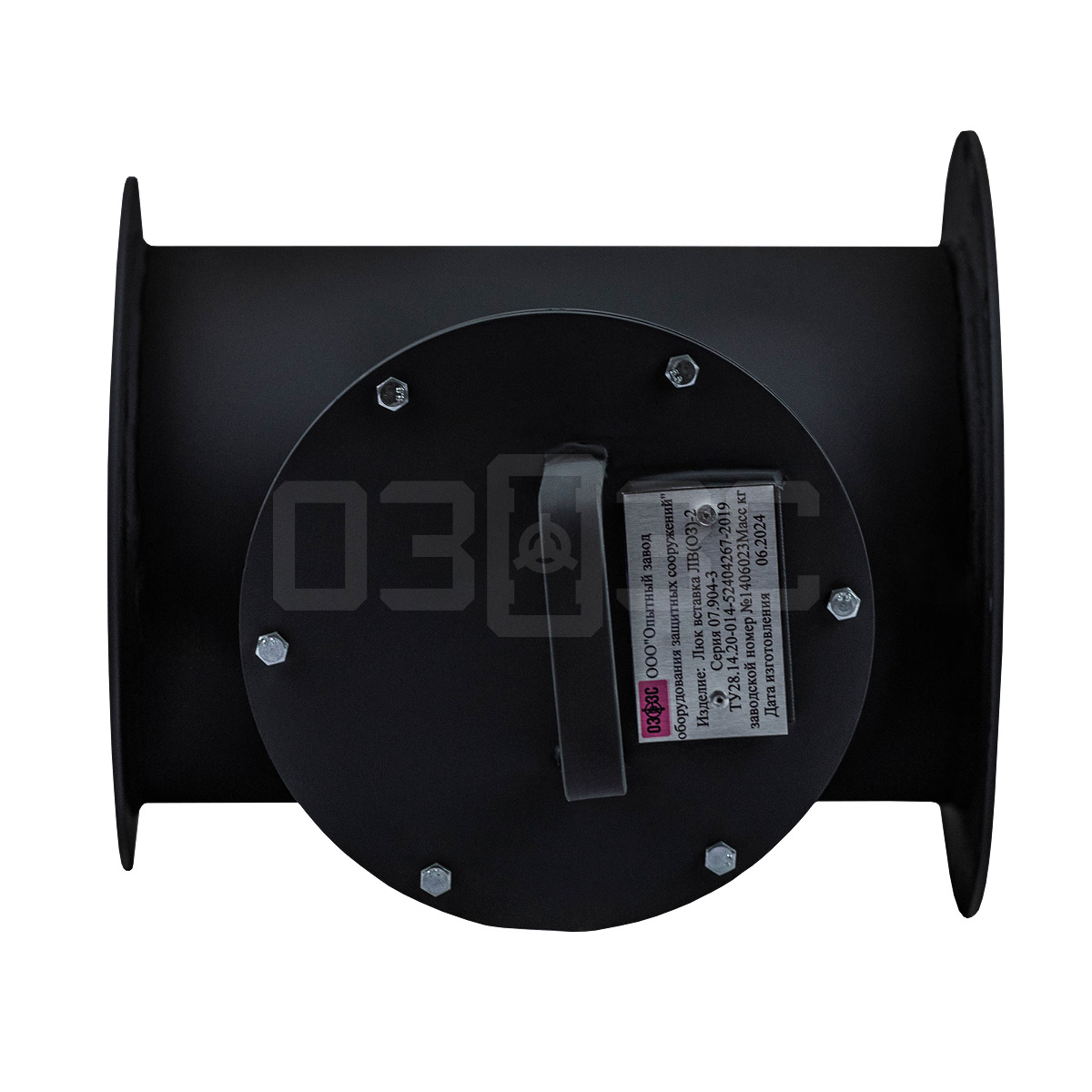

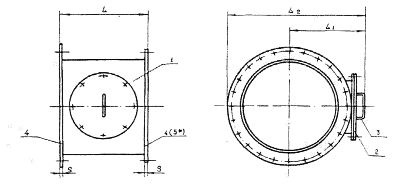

Рисунок Общий вид люк вставок
1—Корпус-тройник, 2 – Крышка, 3 – Ручка, 4,5 – Фланец

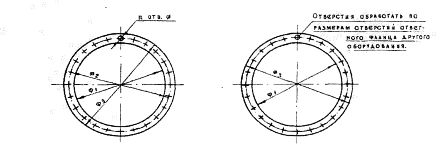

Фланец поз.4, Фланец поз. 5
Технические характеристики ЛВ (ОЗ)
|
Обозначение |
Размеры, мм |
Масса, кг, не более |
|||
|
L |
L1 |
L2 |
изделия |
крышки |
|
|
ЛВ(ОЗ)-2 |
300 |
237 |
378 |
6,7 |
1,1 |
|
ЛВ(ОЗ)-3 |
360 |
287 |
500 |
11,9 |
1,5 |
|
ЛВ(ОЗ)-4 |
460 |
337 |
601 |
18,8 |
3,4 |
|
ЛВ(ОЗ)-6 |
540 |
437 |
798 |
32,4 |
5,1 |
|
ЛВ(ОЗ)-8 |
640 |
567 |
1058 |
55,7 |
7,6 |
|
ЛВ(ОЗ)-10 |
687 |
1301 |
94 |
||
|
ЛВ(ОЗ)-2-6 |
300 |
238 |
380 |
20,6 |
2,6 |
|
ЛВ(ОЗ)-3-6 |
360 |
288 |
502 |
32,8 |
3,9 |
|
ЛВ(ОЗ)-4-7 |
460 |
338 |
603 |
55,1 |
7,5 |
|
ЛВ(ОЗ)-6-8 |
540 |
400 |
802 |
99,8 |
13,4 |
|
ЛВ(ОЗ)-8-10 |
670 |
572 |
1064 |
218,6 |
26,4 |
|
ЛВ-10-8 |
692 |
1307 |
190,6 |
||
Присоединительных размеров фланцев люк-вставок
|
Обозначение |
Фланец |
||||||||
|
поз. 4 (рис. 2) |
поз. 5 (рис. 3) |
||||||||
|
n |
Ø |
Ø1 |
Ø2 |
Ø3 |
S |
Ø1 |
Ø2 |
S |
|
|
ЛВ(ОЗ)-2 |
8 |
14 |
302 |
260 |
285 |
4 |
202 |
250 |
4 |
|
ЛВ(ОЗ)-3 |
12 |
317 |
403 |
428 |
317 |
365 |
|||
|
ЛВ(ОЗ)-4 |
20 |
402 |
505 |
530 |
420 |
450 |
|||
|
ЛВ(ОЗ)-6 |
24 |
632 |
700 |
725 |
6 |
632 |
680 |
6 |
|
|
ЛВ(ОЗ)-8 |
18 |
802 |
950 |
985 |
802 |
850 |
|||
|
ЛВ(ОЗ)-10 |
32 |
22 |
1002 |
1198 |
1230 |
1002 |
1050 |
||
|
ЛВ(ОЗ)-2-6 |
8 |
14 |
220 |
260 |
285 |
10 |
- |
- |
- |
|
ЛВ(ОЗ)-3-6 |
12 |
325 |
403 |
428 |
- |
- |
- |
||
|
ЛВ(ОЗ)-4-7 |
20 |
428 |
505 |
530 |
- |
- |
- |
||
|
ЛВ(ОЗ)-6-8 |
24 |
632 |
700 |
725 |
12 |
- |
- |
- |
|
|
ЛВ(ОЗ)-8-10 |
18 |
822 |
950 |
985 |
15 |
- |
- |
- |
|
|
ЛВ(ОЗ)-10-8 |
32 |
22 |
1022 |
1198 |
1230 |
12 |
- |
- |
- |
Средний срок службы, лет, не менее– 10
Общий вид люк вставок
1 — Корпус-тройник, 2 – Крышка, 3 – Ручка, 4,5 – Фланец
Фланец поз.4, Фланец поз. 5
Исполнения
