6 исполнений · арт. 244-380, 244-381, 244-382, 244-383, 244-384, 244-385
Ставни для защитных сооружений
Ставни защитно-герметические
Исполнения СУ (ОЗ) I–III — в таблице исполнений на этой странице (арт. 244-380…244-384).
Ставни герметические
Исполнение СУ (ОЗ)-IV-1 (арт. 244-385) — в таблице исполнений.
ТУ 28.14.20-007-52404267-2018
Назначение
Ставень защитно-герметический применяется в качестве наружных и внутренних устройств для установки в лазах, расширительных камерах, камерах установки фильтров и других подобных помещениях.
Условное обозначение
Ставни защитно-герметические типа СУ (ОЗ)-III-2 имеют следующий вид обозначения:
Технические характеристики СУ(ОЗ)
|
Обозначение ставня |
СУ(ОЗ)-I-1 |
СУ(ОЗ)-III-2 |
СУ(ОЗ)-IV-1 |
|
Размер проема, мм |
800х800 |
800х800 |
800х800 |
|
Габаритные размеры, мм |
1146х300х1018 |
1146х260х1016 |
1021х205х966 |
|
Масса, кг, не более |
122 |
226 |
348 |
|
Максимальное усилие на рукоятке, кг |
16,6 |
16,6 |
16,6 |
|
Полный ход клина в затворе, мм |
54 |
54 |
54 |
|
Поворот штурвала, градусов |
60 |
60 |
60 |
Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия

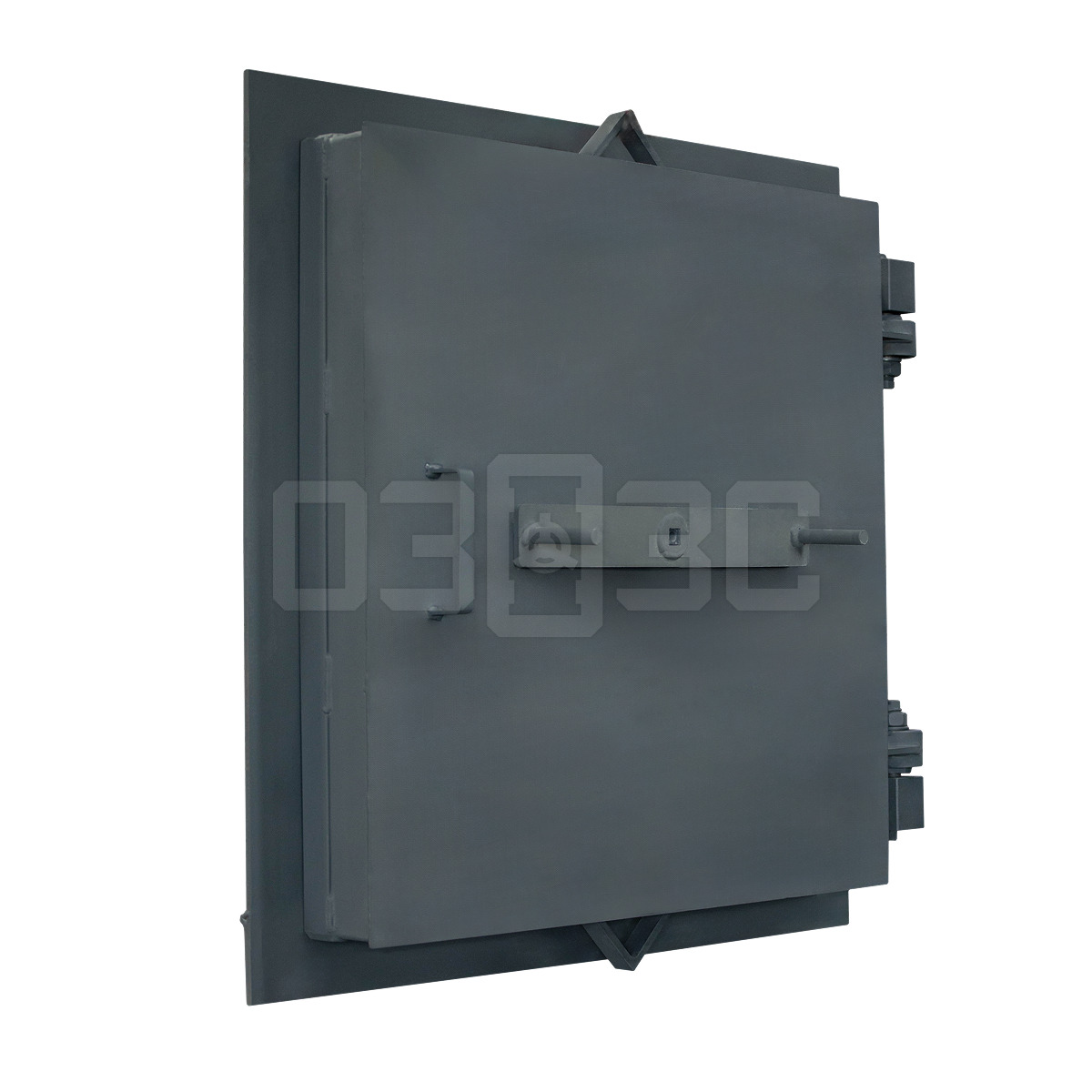

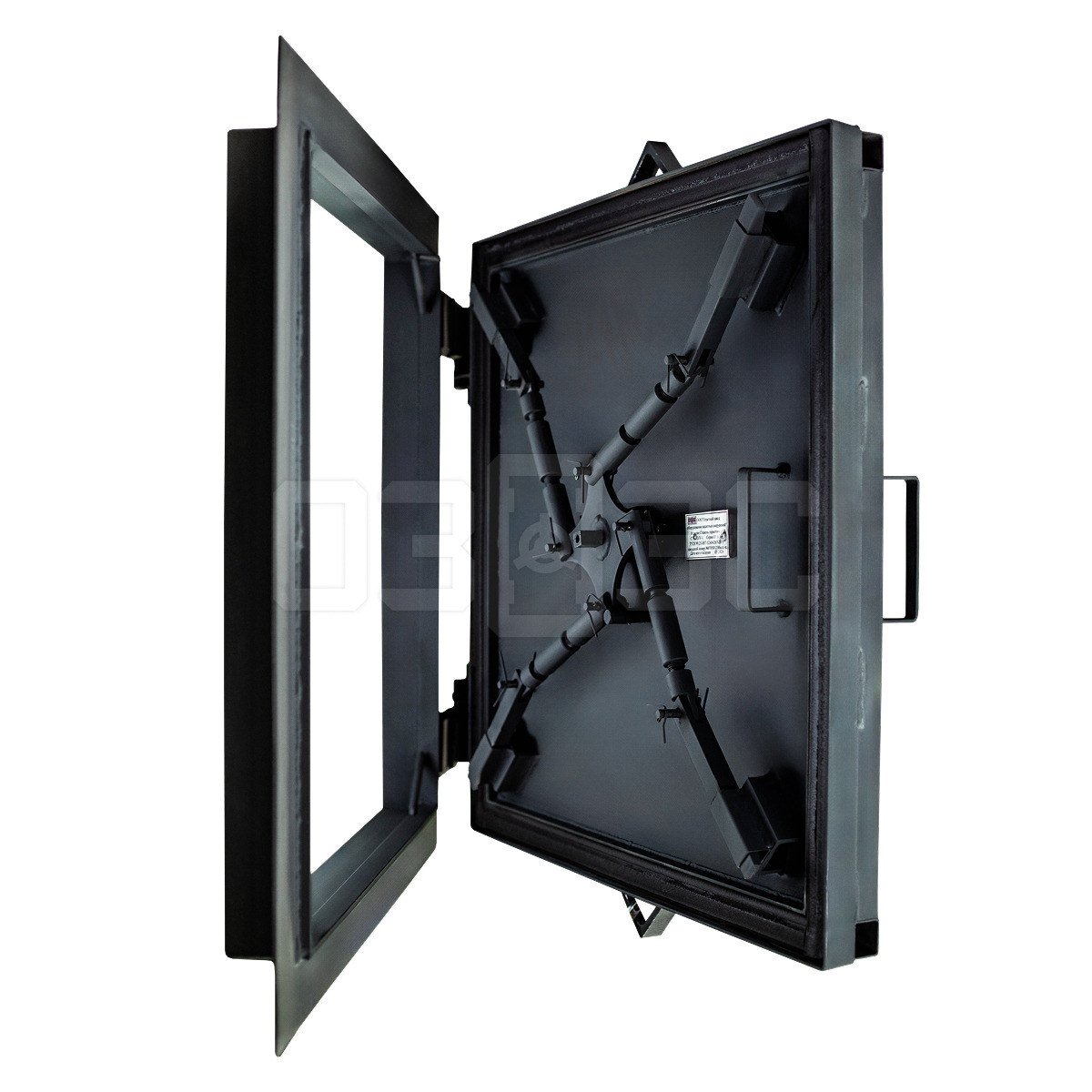

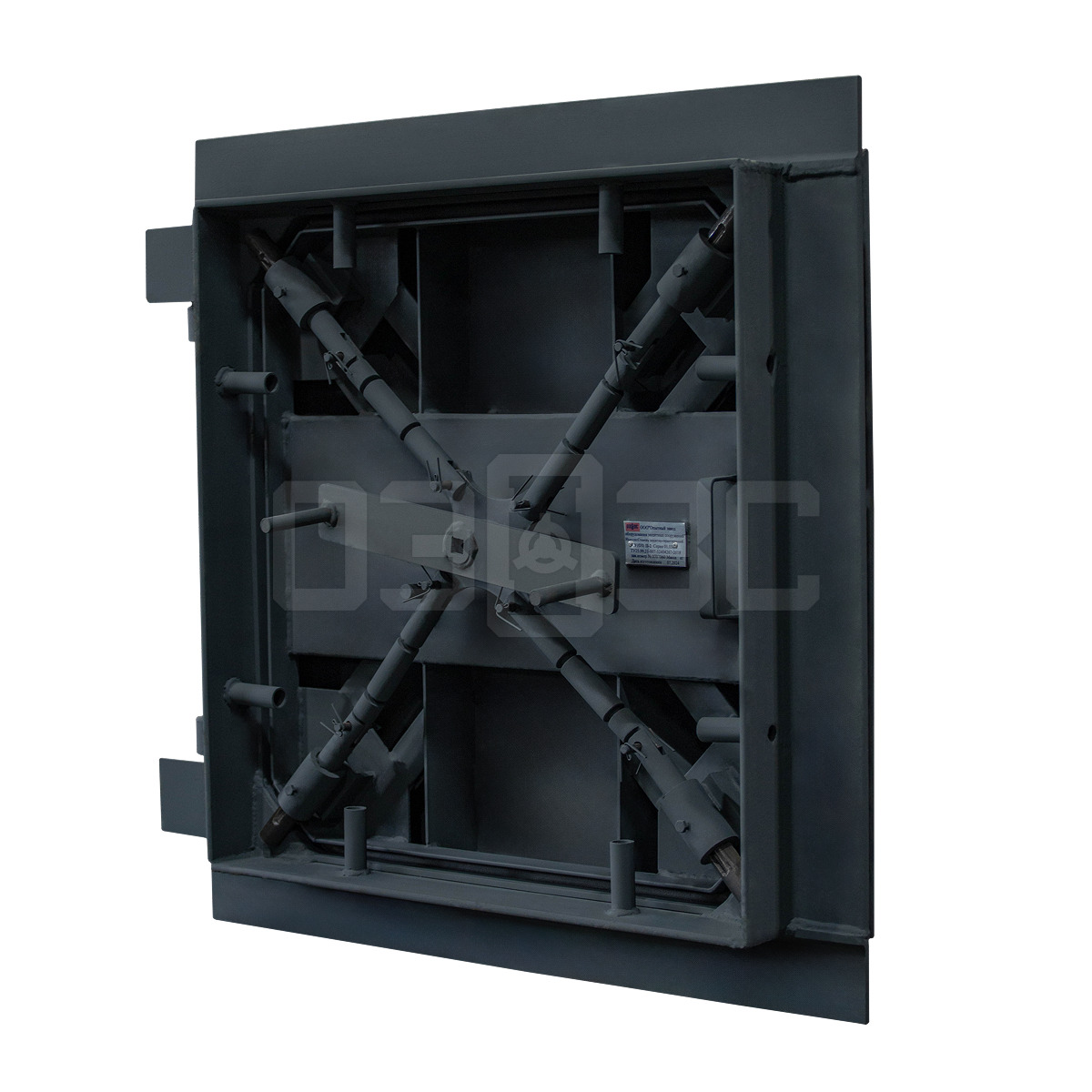

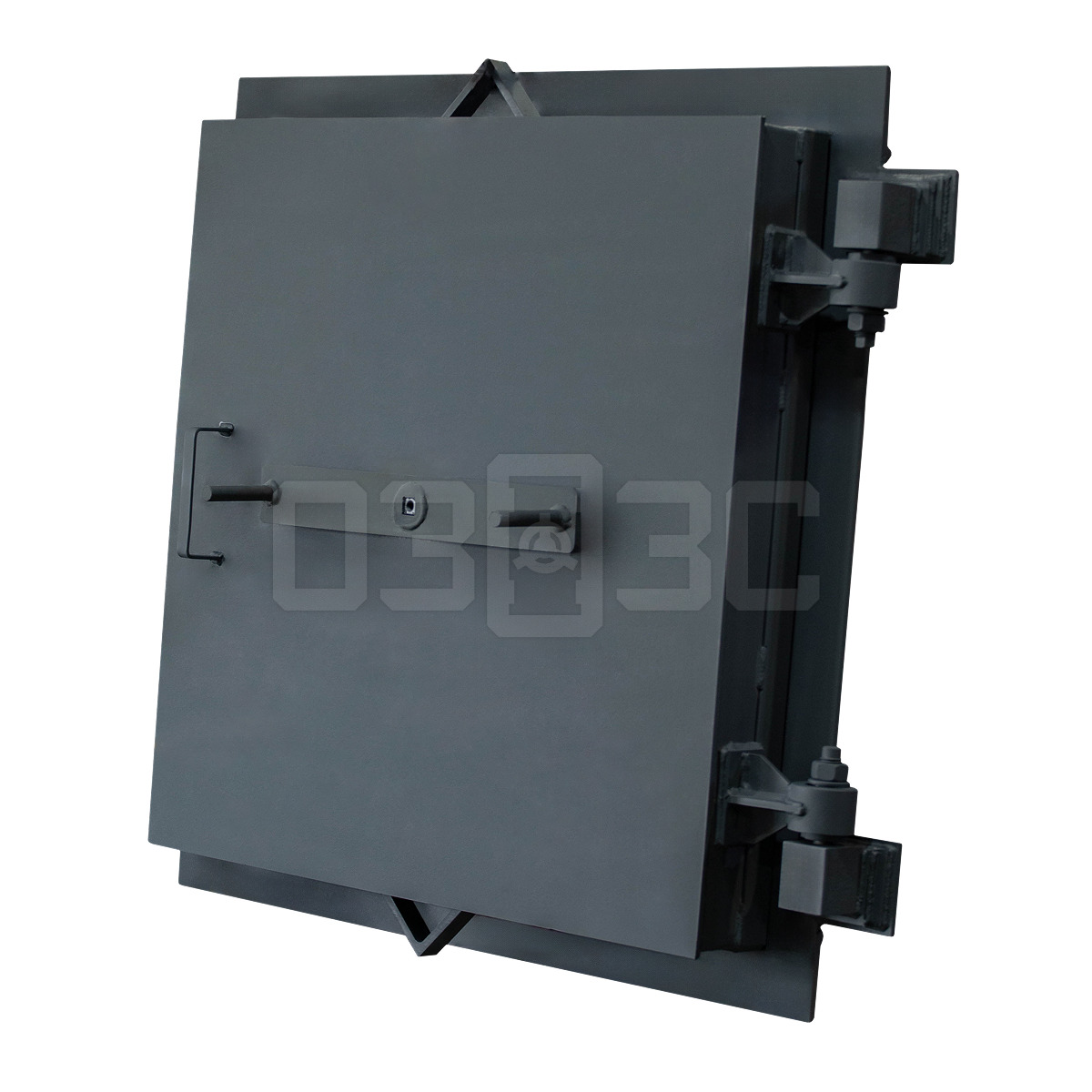

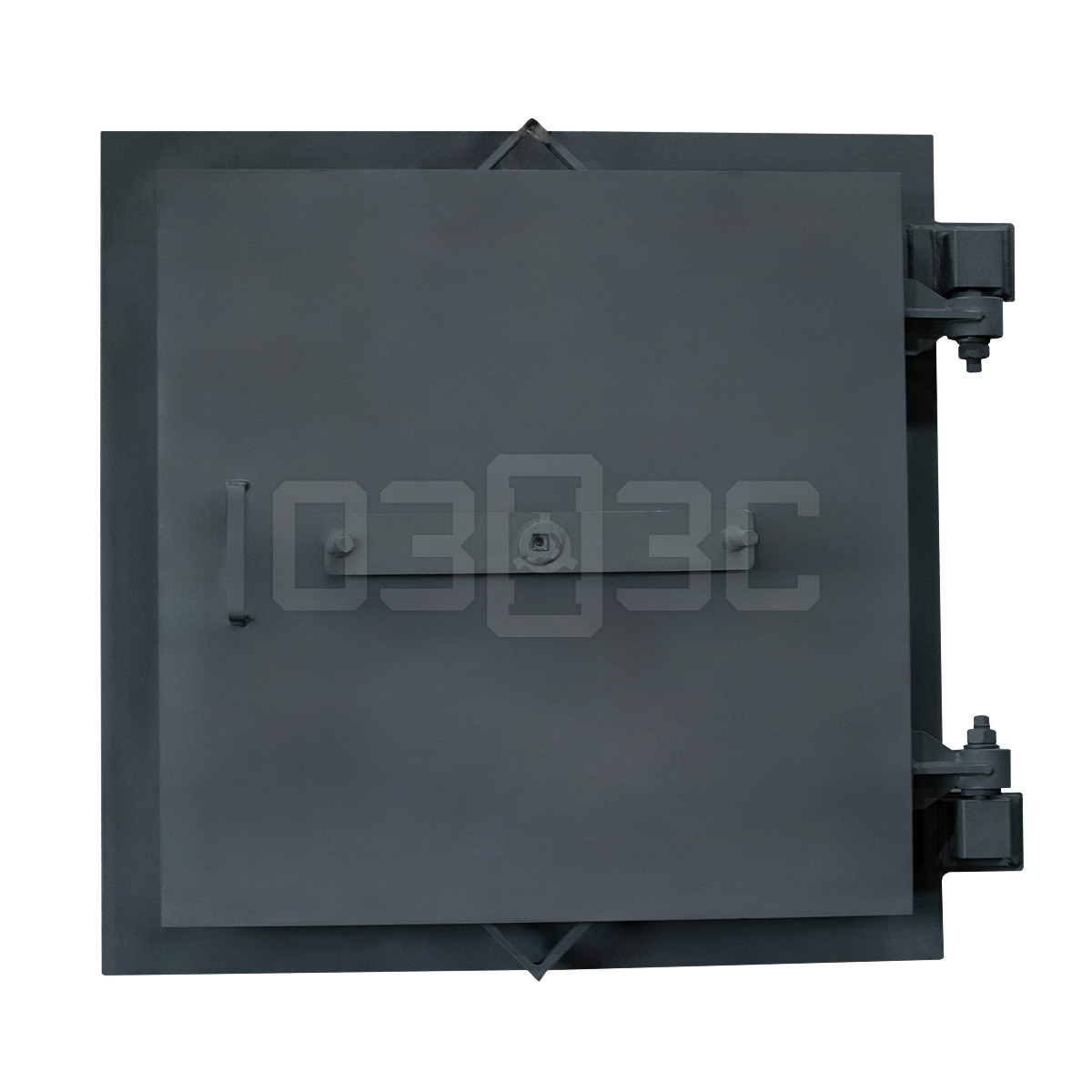

Ставень защитно-герметический СУ (ОЗ)-I-1

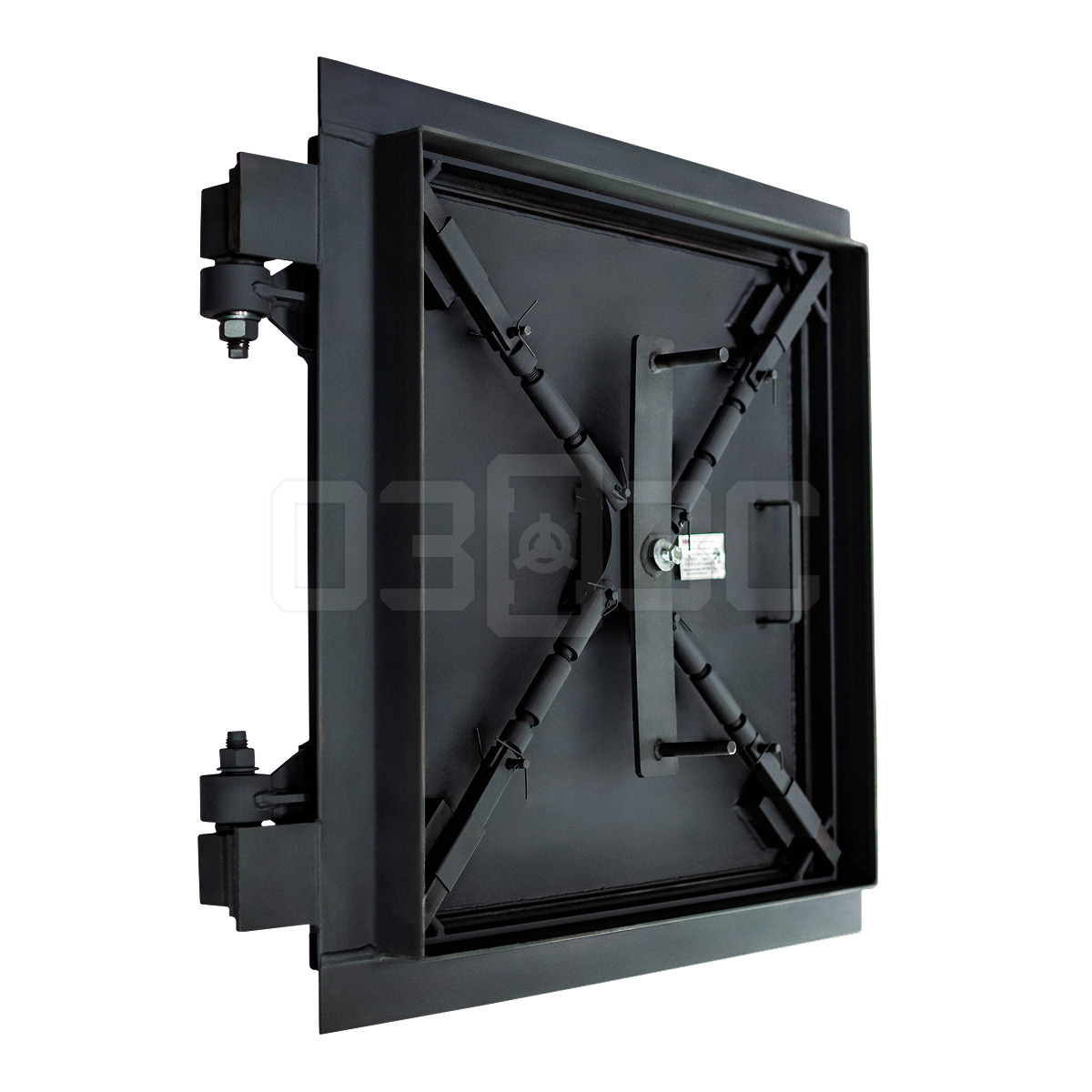

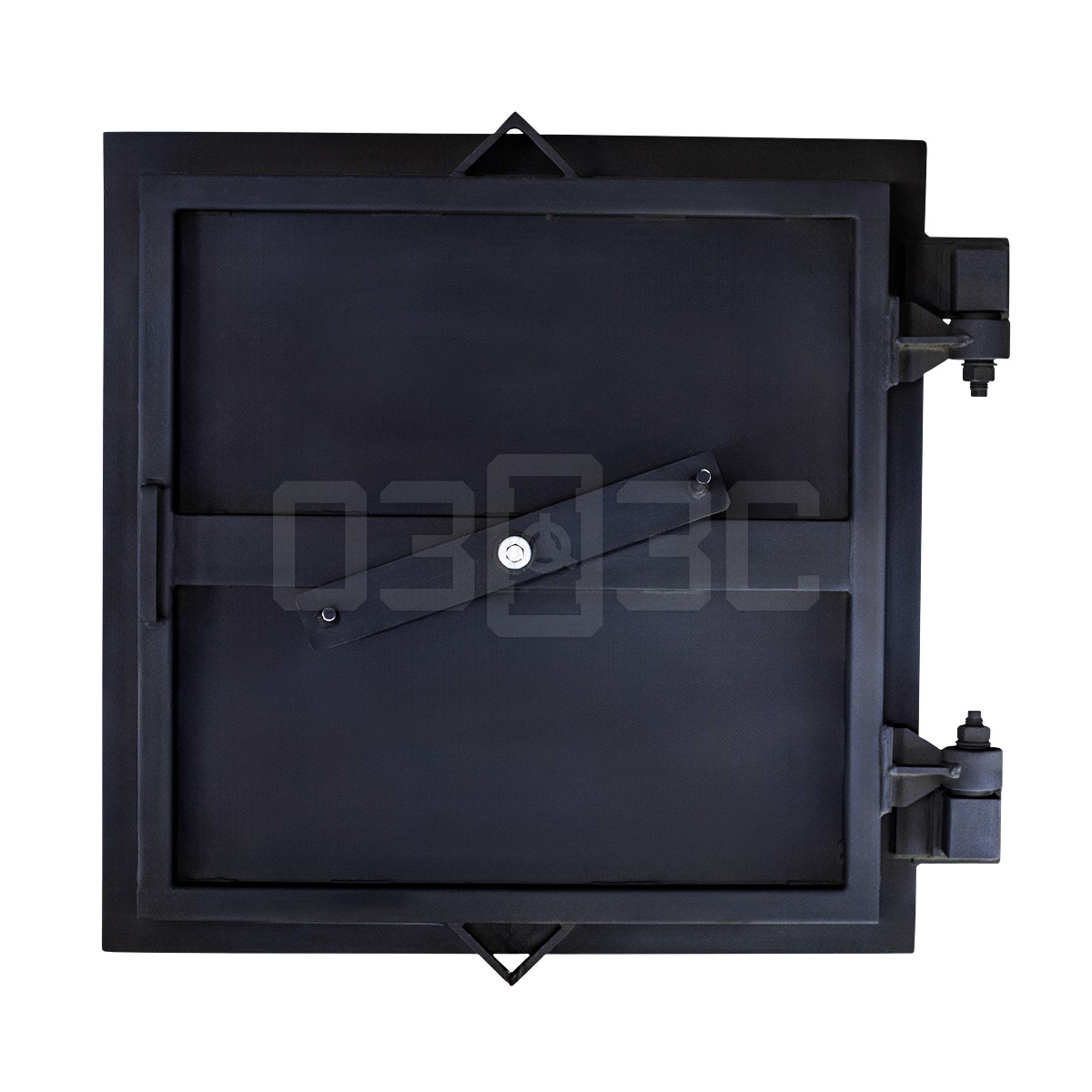

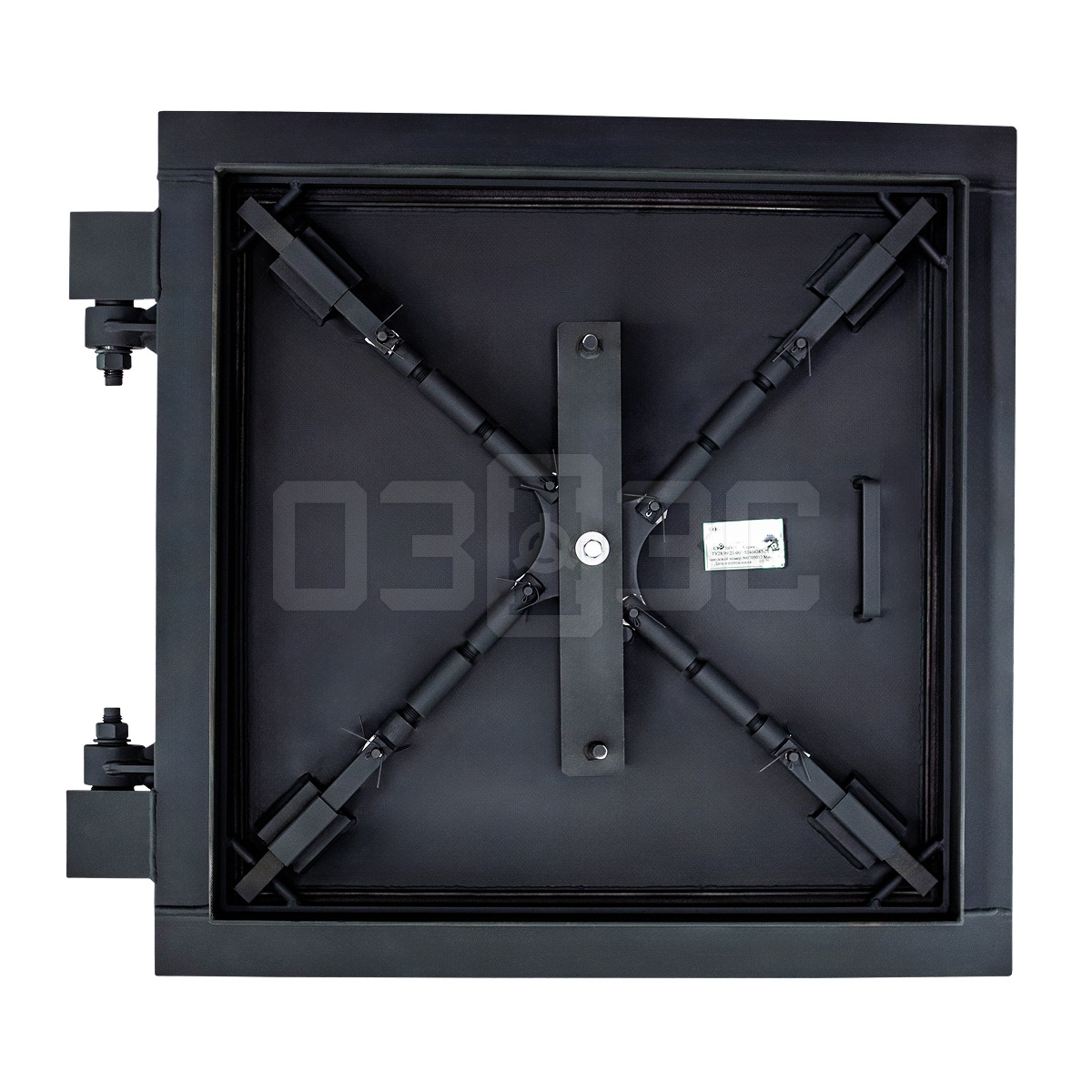

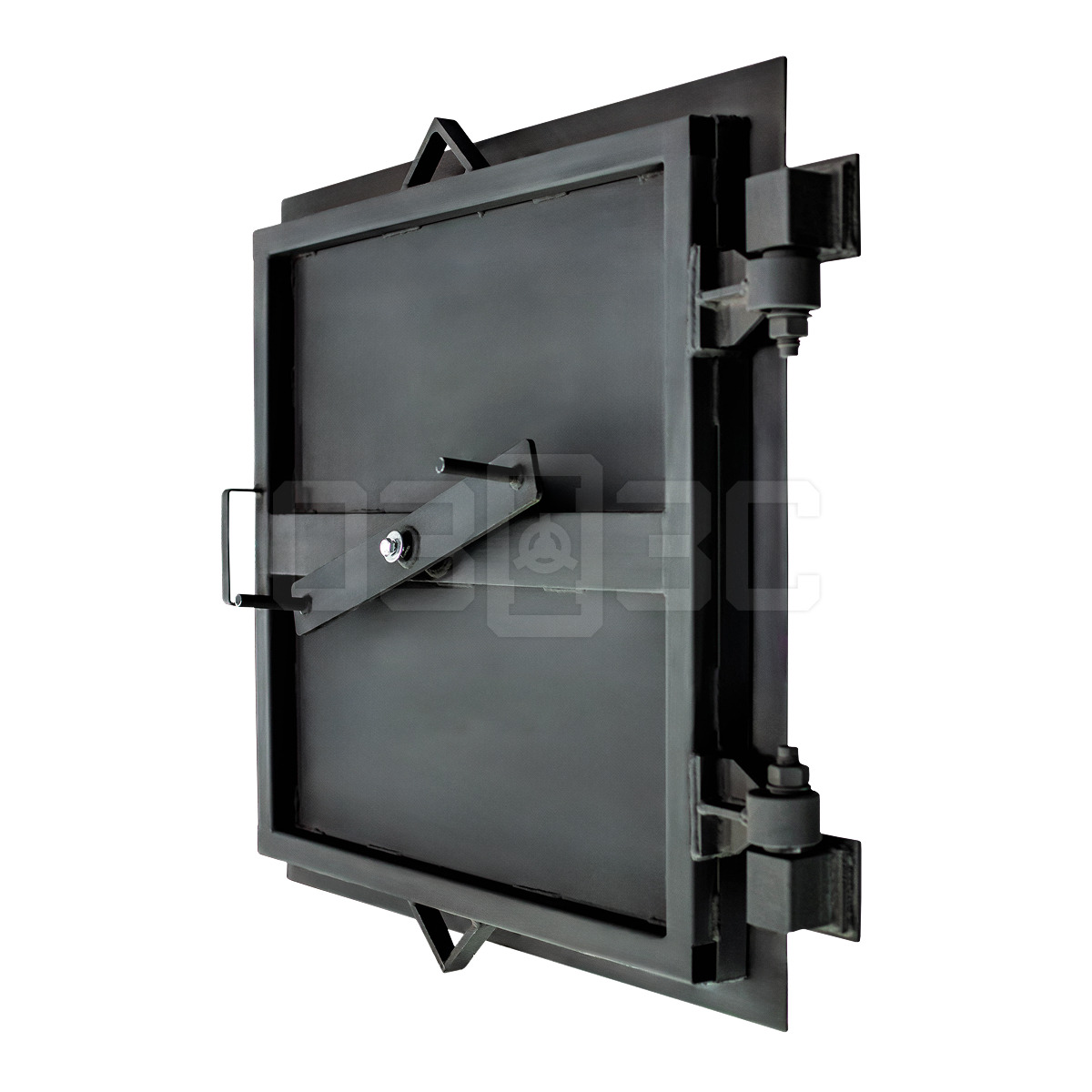

Ставень защитно-герметический СУ(ОЗ)-III-2

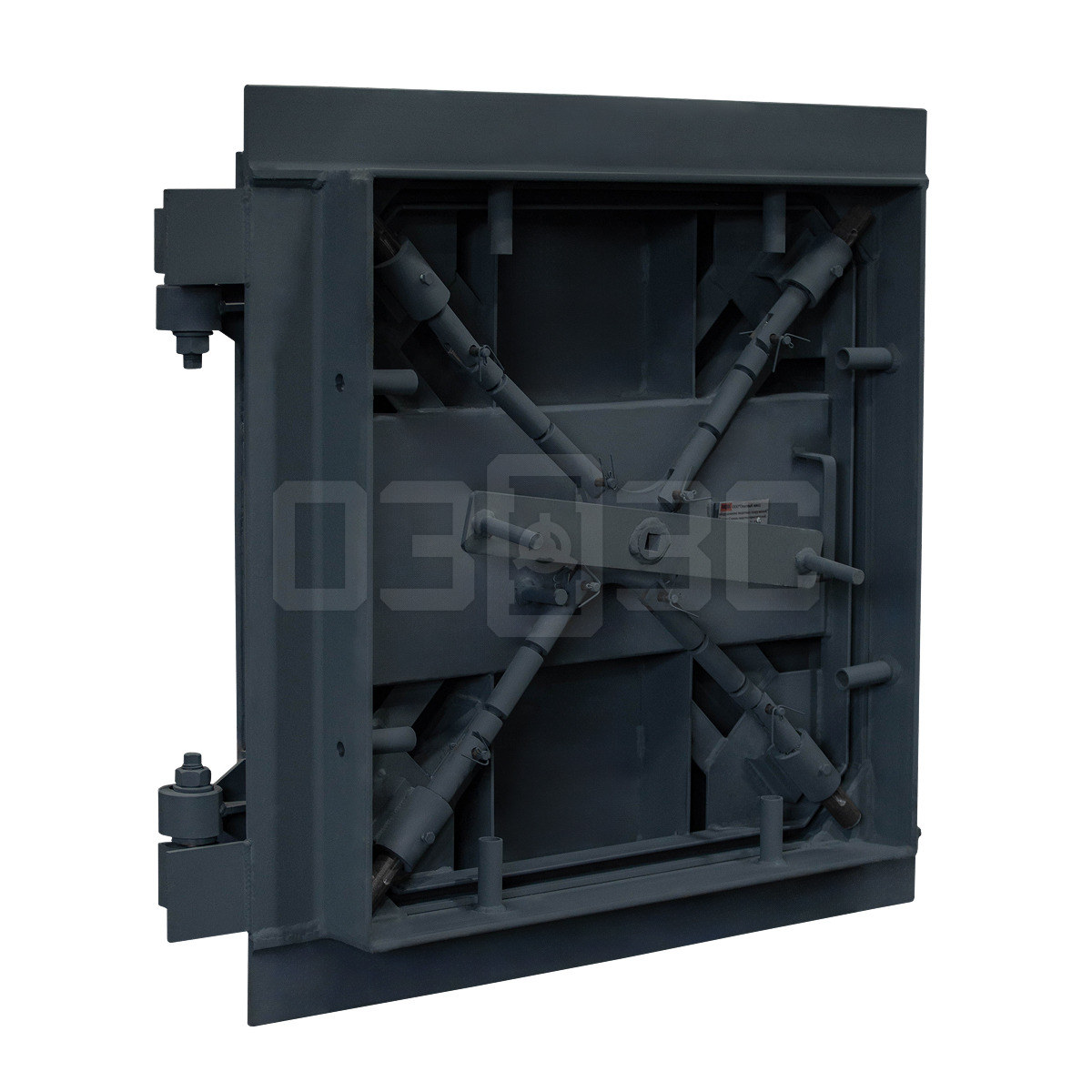

Ставень защитно герметический СУ(ОЗ)-IV-1
Исполнения
