​Клапаны герметические КГ с ручным приводом

Опытный завод оборудования защитных сооружений производит герметические клапана типа КГ различных номинальных проходов по ТУ 28.14.11-003-52404267-2018.

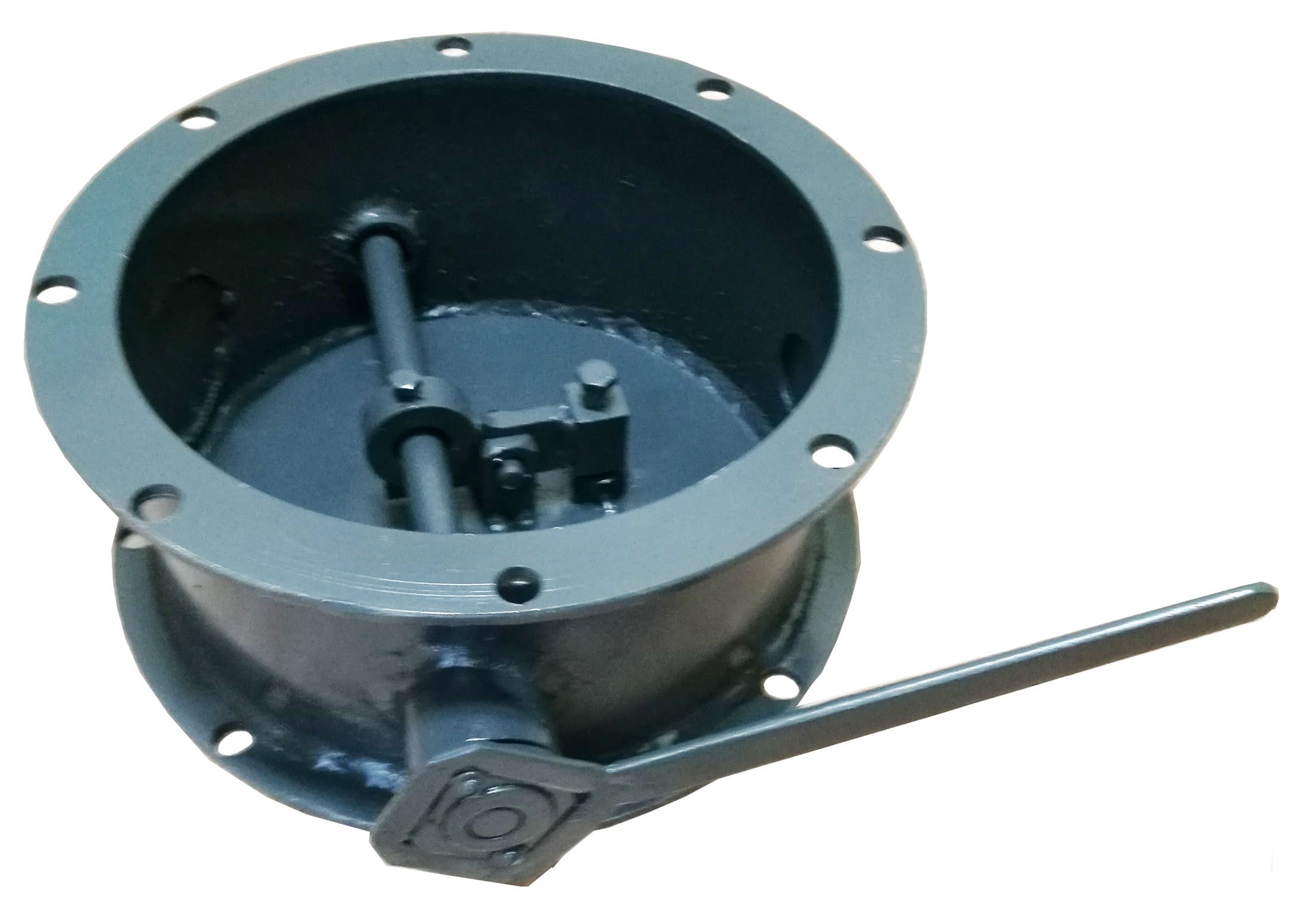

Клапан герметический с ручным приводом КГ-150 с номинальным входным диаметром 150 мм в комплекте с ответными фланцами и крепежом.

Клапан герметический с ручным приводом КГ-200 с номинальным входным диаметром 200 мм в комплекте с ответными фланцами и крепежом.

Клапан герметический с ручным приводом КГ-300 с номинальным входным диаметром 300 мм в комплекте с ответными фланцами и крепежом.

Все произведенные гермоклапаны – полное наименование герметические с ручным приводом (тип КГ) соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования»,

Клапаны герметические вентиляционные КГ (ОЗ) с индексом ОЗ являются аналогами клапанов КГ и комплектуются ручным проводом.

Назначение

Клапаны герметические типа КГ с ручным приводом устанавливаются на системах воздухоснабжения защитных сооружений гражданской обороны на воздуховодах для эффективного отключения одних помещений от других, а также от наружной среды и служат запорным механизмом.

Условное обозначение клапанов герметических

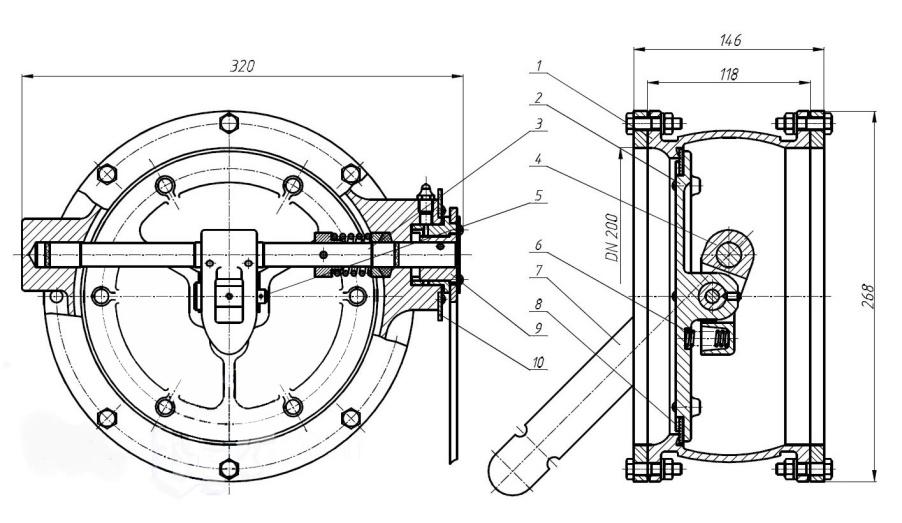

Состав клапанов герметических КГ с ручным приводом указан на рисунке и имеет

1. Корпус

   Через корпус клапана при открытом затворе - тарели проходит воздух, при закрытом затворе воздух не имеет возможность пройти дальше по вентиляционным системам.

2. Тарель или затвор

   Тарель является запорным механизмом, которое герметично обеспечивает перекрытие проходного сечения клапана

3. Вал

   С помощью вала передается движение от привода через рычаг тарели

4. Рычаг

   С помощью рычага происходит поджимания тарели к уплотнительной поверхности корпуса

5. Ось

   С помощью оси происходит соединение тарели и рычага

6. Пружина

   Пружина предназначена для стабилизации тарели на потоке, с помощью пружины происходит открытие и закрытие клапана. При необходимости пружины в клапане ГК ИА регулируются с помощью винтов

7. Рукоятка

   С ее помощью производится ручное вращение вала

8. Уплотнение

9. Ограничитель

10. Указатель

Принцип работы для гермоклапанов КГ с ручным проводом различных номинальных диаметров идентичен:

С помощью ответных фланцев гермоклапан КГ-150 (корпус 1) или КГ-200 или КГ-300 присоединяется к системе воздухоснабжения. Вентиляционные трубы, к которым присоединяется герметический клапан с ручным приводом должны быть закреплены с обеих сторон так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.

Технические специалисты должны производить затяжку болтов так, чтобы исключить перекосы и перетяжки фланцевых соединений

При помощи поворота рукоятки 8, которая закреплена на валу 3, проход клапана герметического с ручным приводом закрывается тарелью 2. На тарели имеется резиновое уплотнение 7. Тарель соединена с рычагом осью 5. Рычаг герметично соединен с валом гермоклапана с ручным приводом ГК.

Открытие заслонки клапана герметического с ручным приводом, типа КГ – гермоклапана КГ происходит в два этапа.

При необходимости открыть клапан герметический с ручным приводом (гермоклапан КГ-150) необходимо повернуть вал на 20-30заслонка отходит от седла корпуса клапана но не поворачивается ио стабилизируется пружиной 6.

При повороте вала на 90 тарель поворачивается и устанавливается в положении, перпендикулярном седлу клапана герметического с ручным приводом КГ-150 и параллельно оси воздуховода.

Для ограничения поворота тарели при открытии служит заштифтованный на валу клапана герметического с ручным приводом – гермоклапана КГ-150 ограничитель 9, который упирается в выступ на корпусе. При помощи указателя 10 определяет положение тарели Открыто и Закрыто.

При открывании и закрытии клапанов герметических с ручным приводом типа КГ – гермоклапанов КГ-150 применение добавочных рычагов не допускается.

Технические характеристики гермоклапанов КГ- клапанов герметических вентиляционных с ручным приводом

Технические характеристики клапанов КГ, основные габаритные, присоединительные размеры приведены в таблице 1 .

Комплектация при поставке герметических клапанов КГ

В комплект поставки клапанов герметических с ручным приводом тип КГ – гермоклапанов, таких как КГ-150 и других КГ 200, КГ-300 входит:

1. Изделие: Клапан КГ-150 или КГ-200 или же КГ-300

2. Изделия: Возможна поставка несколько клапанов герметических с ручным приводом, тип КГ – клапанов КГ, которые считаются партией.

Партия - это изделия, в данном случае гермоклапаны КГ, одного производителя, одинакового обозначения в соответствии с заказом и изготовленные по одной и той же технологической документации и одновременно поставляемые по одному или нескольким товаротранспортным документам в адрес одного грузополучателя.

Фланцы ответные с прокладками и крепежными деталями к клапану герметический с ручным приводом КГ комплектуются вместе с корпусами и поставляются одновременно с ними по одним и тем же товаротранспортным документам в адрес грузополучателя.

1. На каждый герметический клапан КГ – герметический клапан КГ-150 ( КГ-200, КГ-300) с ручным приводом и комплектом фланцев оформляется паспорт. Допускается комплектация одним паспортом до 30 клапанов герметических с ручным приводом – гермоклапанов КГ-150 одного наименования, или КГ-200 или ГК-300. Необходимо учесть, что в паспорте указываются заводские номера всех клапанов

2. Руководство по эксплуатации – 1 экземпляр или техническое описание на каждый клапан герметический с ручным приводом типа КГ .

Вся необходимая информация о технических характеристиках изделий - герметических клапанов с ручным приводом, правилах и условиях безопасной эксплуатации, срок службы и адрес предприятия-изготовителя обозначена в сопроводительной документации клапана КГ - указана в паспорте, руководстве по эксплуатации и техническом описании.

Маркировка клапана герметического с ручным приводом КГ

Каждый гермоклапан КГ-150 и марки КГ-200 и марка КГ-300 с ручным приводом имеет свою индивидуальную маркировку, которая крепится на корпусе в виде металлической таблички и имеет:

- наименование предприятия-изготовителя: Опытный завод оборудования защитных сооружений (ООО «ОЗОЗС»)

- обозначение клапана: КГ-150 / КГ-200 / КГ-300

- заводской порядковый номер, типа № ХХХХ

- дата выпуска меяц/год/

Необходимо учесть, что герметические клапаны с ручным приводом имеют маркировку КГ и цифровой индекс, что обозначает входной диаметр гермоклапана КГ, зачастую заказчики указывают неверную маркировку, а именно ГК-150, ГК-200 или ГК-300, из-за чего происходит недопонимание, что в результате приводит к неправильному формированию заказа.

Упаковка герметических клапанов КГ/ГК с ручным приводом

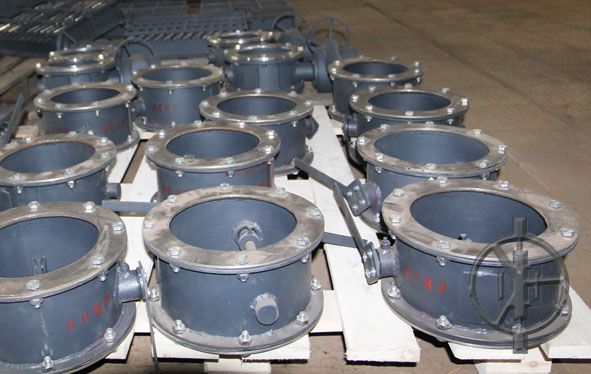

Укладываются гермоклапаны: КГ-150, КГ-200, КГ-300 на европаллеты, фиксируются, надежно закрепляются способом, исключающим возможность перемещения и повреждения, что гарантирует исключение риска повреждения.

Перед упаковкой все изготовленные клапана герметические с ручным приводом необходимо провести предподготовку:

1. резиновые уплотнения и седло корпуса смазывают техническим вазелином,

2. тарель тщательно прижать к седлу корпуса гермоклапана КГ и надежно зафиксировать

Цена клапана герметического КГ с ручным приводом зависит от марки (КГ-150, КГ-200, КГ-300) и размера, рассчитывается с ндс.

Доставка гермоклапанов осуществляется транспортной компанией по договоренности с заказчиком либо за счет поставщика, либо за счет заказчика.

Завод-изготовитель вентиляционных клапанов КГ с ручным приводом гарантирует качество поставленного изделия в рамках гарантийного срока хранения и правильной эксплуатации, согласно паспорта на изделие.

Специалисты завода готовы провести техническое обслуживание клапанов герметических с ручным приводом всех типов КГ на месте, при необходимости провести ремонт или заменить вышедшие детали.

Купить клапан герметический КГ-150 или КГ-200 или КГ-300 с ручным приводом можно, заказав у нас через обратную связь или связаться с нашим сотрудником любым удобным для Вас способом.

В самом низу:

Завод-изготовитель имеет право вносить изменения в конструкцию не влияющие на защитные и герметические свойства изделия.
